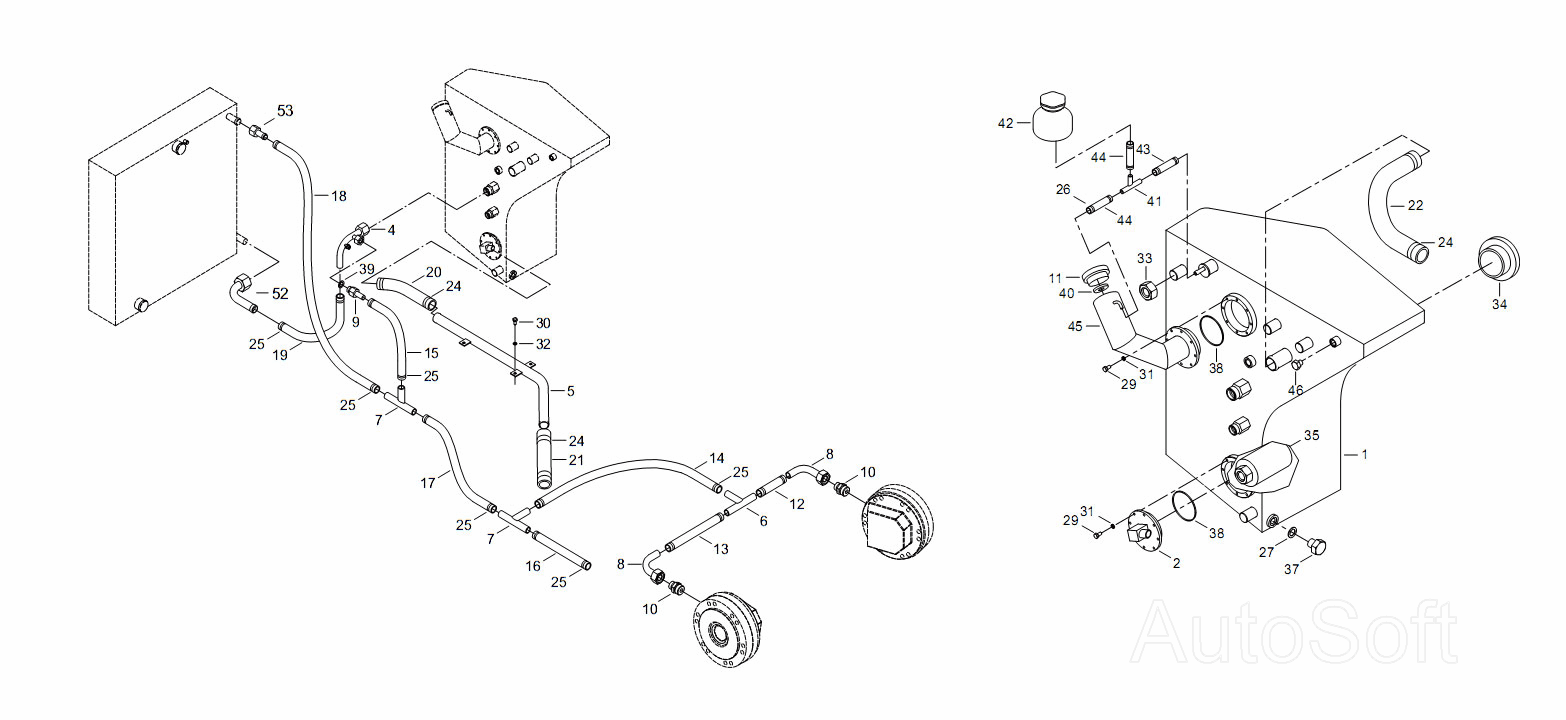

Гидравлическая система LOCUST L-752. Каталог 2007г.

Гидравлическая система LOCUST L-752 Гидравлическая система LOCUST L-752

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ГИДРАВЛИЧЕСКИЙ БАК

Заводской номер: 07063001 Количество на модель: 1
07063001
1
2

Номер детали на чертеже:

2

КРЫШКА В СБОРЕ

Заводской номер: 07063002 Количество на модель: 1
07063002
1
4

Номер детали на чертеже:

4

ТРУБОПРОВОД

Заводской номер: 07063004 Количество на модель: 1
07063004
1
5

Номер детали на чертеже:

5

ТРУБОПРОВОД

Заводской номер: 07063005 Количество на модель: 1
07063005
1
6

Номер детали на чертеже:

6

ТРУБОПРОВОД

Заводской номер: 07063006 Количество на модель: 1
07063006
1
7

Номер детали на чертеже:

7

ТРУБОПРОВОД

Заводской номер: 07063007 Количество на модель: 2
07063007
2
8

Номер детали на чертеже:

8

ТРУБОПРОВОД

Заводской номер: 00061034 Количество на модель: 2
00061034
2
9

Номер детали на чертеже:

9

ПЕРЕПУСКНОЙ КЛАПАН

Заводской номер: 00063010 Количество на модель: 1
00063010
1
10

Номер детали на чертеже:

10

ШТУЦЕР

Заводской номер: 07063010 Количество на модель: 2
07063010
2
11

Номер детали на чертеже:

11

ЗАТВОР

Заводской номер: 00050037 Количество на модель: 1
00050037
1
12

Номер детали на чертеже:

12

ШЛАНГ

Заводской номер: 00063136 Количество на модель: 1
00063136
1
16

Номер детали на чертеже:

16

ШЛАНГ

Заводской номер: 07063016 Количество на модель: 1
07063016
1
20

Номер детали на чертеже:

20

ШЛАНГ

Заводской номер: 00061105 Количество на модель: 1
00061105
1
22

Номер детали на чертеже:

22

ШЛАНГ

Заводской номер: 07063020 Количество на модель: 1
07063020
1
24

Номер детали на чертеже:

24

ХОМУТ

Заводской номер: 07063024 Количество на модель: 6
07063024
6
24

Номер детали на чертеже:

24

ХОМУТ

Заводской номер: 09065014 Количество на модель: 6
09065014
6
25

Номер детали на чертеже:

25

ХОМУТ

Заводской номер: 00061019 Количество на модель: 16
00061019
16
26

Номер детали на чертеже:

26

ХОМУТ

Заводской номер: 00174086 Количество на модель: 6
00174086
6
27

Номер детали на чертеже:

27

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Заводской номер: 00062033 Количество на модель: 1
00062033
1
29

Номер детали на чертеже:

29

БОЛТ

Заводской номер: 00031047 Количество на модель: 16
00031047
16
30

Номер детали на чертеже:

30

БОЛТ

Заводской номер: 00087118 Количество на модель: 3
00087118
3
31

Номер детали на чертеже:

31

ПРОКЛАДКА

Заводской номер: 00031055 Количество на модель: 16
00031055
16
32

Номер детали на чертеже:

32

ПРОКЛАДКА

Заводской номер: 00020019 Количество на модель: 3
00020019
3
33

Номер детали на чертеже:

33

ГАЙКА

Заводской номер: 07050021 Количество на модель: 4
07050021
4
34

Номер детали на чертеже:

34

УКАЗАТЕЛЬ УРОВНЯ МАСЛА

Заводской номер: 00066018 Количество на модель: 1
00066018
1
35

Номер детали на чертеже:

35

ФИЛЬТР

Заводской номер: 00066068 Количество на модель: 1
00066068
1
37

Номер детали на чертеже:

37

ПРОБКА

Заводской номер: 07050020 Количество на модель: 1
07050020
1
38

Номер детали на чертеже:

38

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Заводской номер: 07050028 Количество на модель: 2
07050028
2
39

Номер детали на чертеже:

39

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Заводской номер: 00062030 Количество на модель: 1
00062030
1
40

Номер детали на чертеже:

40

УПЛОТНЕНИЕ

Заводской номер: 07063040 Количество на модель: 1
07063040
1
41

Номер детали на чертеже:

41

ТРУБОПРОВОД

Заводской номер: 07063041 Количество на модель: 1
07063041
1
42

Номер детали на чертеже:

42

БАЧОК

Заводской номер: 07063042 Количество на модель: 1
07063042
1
43

Номер детали на чертеже:

43

ШЛАНГ

Заводской номер: 07050011 Количество на модель: 1
07050011
1
45

Номер детали на чертеже:

45

КРЫШКА ВЕРХНЯЯ

Заводской номер: 07063045 Количество на модель: 1
07063045
1
46

Номер детали на чертеже:

46

ПРОБКА

Заводской номер: 07063046 Количество на модель: 1
07063046
1
52

Номер детали на чертеже:

52

ТРУБОПРОВОД

Заводской номер: 07063052 Количество на модель: 1
07063052
1
53

Номер детали на чертеже:

53

ТРУБОПРОВОД

Заводской номер: 07063053 Количество на модель: 1
07063053
1
Гидравлическая система LOCUST L-752 Гидравлическая система LOCUST L-752
