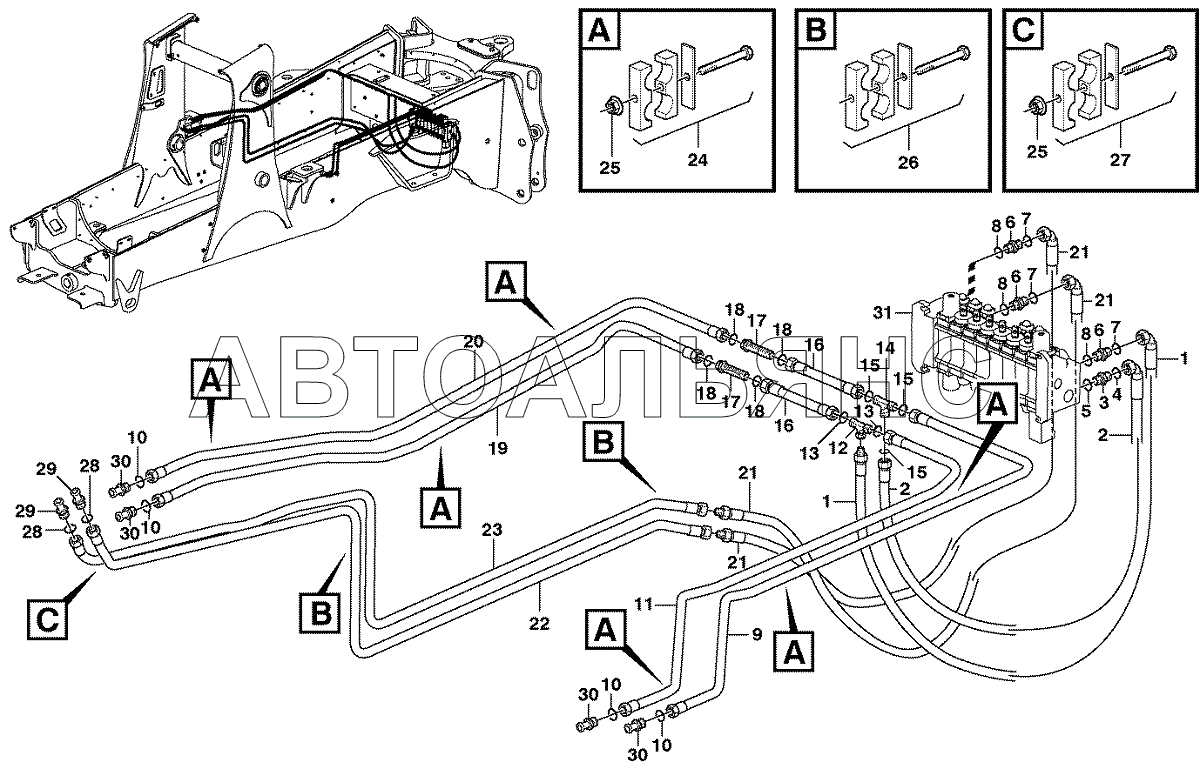

Hydraulics loader (lift & tilt) BL70

11891375 Pipes for hammer attachment BL70 11891005, 11891065, 11891020 Hydraulic system extendible dipper arm BL70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: VOE 11884391 Количество на модель: 1
VOE 11884391
1
2

Номер детали на чертеже:

2

Hose

Заводской номер: VOE 11884392 Количество на модель: 1
VOE 11884392
1
3

Номер детали на чертеже:

3

Union

Заводской номер: VOE 935093 Количество на модель: 1
VOE 935093
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: VOE 4880493 Количество на модель: 1
VOE 4880493
1
5

Номер детали на чертеже:

5

O-ring

Заводской номер: VOE 932042 Количество на модель: 1
VOE 932042
1
6

Номер детали на чертеже:

6

Nipple

Заводской номер: VOE 935032 Количество на модель: 3
VOE 935032
3
7

Номер детали на чертеже:

7

O-ring

Заводской номер: VOE 4880663 Количество на модель: 1
VOE 4880663
1
9

Номер детали на чертеже:

9

Tube

Заводской номер: VOE 11882768 Количество на модель: 1
VOE 11882768
1
11

Номер детали на чертеже:

11

Tube

Заводской номер: VOE 11882767 Количество на модель: 1
VOE 11882767
1
12

Номер детали на чертеже:

12

Nipple

Заводской номер: VOE 935877 Количество на модель: 1
VOE 935877
1
14

Номер детали на чертеже:

14

Fitting

Заводской номер: VOE 11884287 Количество на модель: 1
VOE 11884287
1
16

Номер детали на чертеже:

16

Tube

Заводской номер: VOE 11882763 Количество на модель: 2
VOE 11882763
2
17

Номер детали на чертеже:

17

Nipple

Заводской номер: VOE 13933961 Количество на модель: 2
VOE 13933961
2
19

Номер детали на чертеже:

19

Tube

Заводской номер: VOE 11882765 Количество на модель: 1
VOE 11882765
1
19

Номер детали на чертеже:

19

Tube

Заводской номер: VOE 11888711 Количество на модель: 1
VOE 11888711
1
20

Номер детали на чертеже:

20

Tube

Заводской номер: VOE 11882766 Количество на модель: 1
VOE 11882766
1
20

Номер детали на чертеже:

20

Tube

Заводской номер: VOE 11888712 Количество на модель: 1
VOE 11888712
1
21

Номер детали на чертеже:

21

Hose

Заводской номер: VOE 11884394 Количество на модель: 2
VOE 11884394
2
22

Номер детали на чертеже:

22

Tube

Заводской номер: VOE 11884828 Количество на модель: 1
VOE 11884828
1
23

Номер детали на чертеже:

23

Tube

Заводской номер: VOE 11884829 Количество на модель: 1
VOE 11884829
1
24

Номер детали на чертеже:

24

Clamp

Заводской номер: VOE 11881340 Количество на модель: 6
VOE 11881340
6
25

Номер детали на чертеже:

25

Flange Lock Nut

Заводской номер: VOE 948645 Количество на модель: 3
VOE 948645
3
26

Номер детали на чертеже:

26

Clamp

Заводской номер: VOE 11881641 Количество на модель: 2
VOE 11881641
2
27

Номер детали на чертеже:

27

Clamp

Заводской номер: VOE 11881372 Количество на модель: 1
VOE 11881372
1
29

Номер детали на чертеже:

29

Hose assembly

Заводской номер: Hose assembly Количество на модель: 2
Hose assembly
2
31

Номер детали на чертеже:

31

Valve

Заводской номер: Valve Количество на модель: 1
Valve
1
11891375 Pipes for hammer attachment BL70 11891005, 11891065, 11891020 Hydraulic system extendible dipper arm BL70
