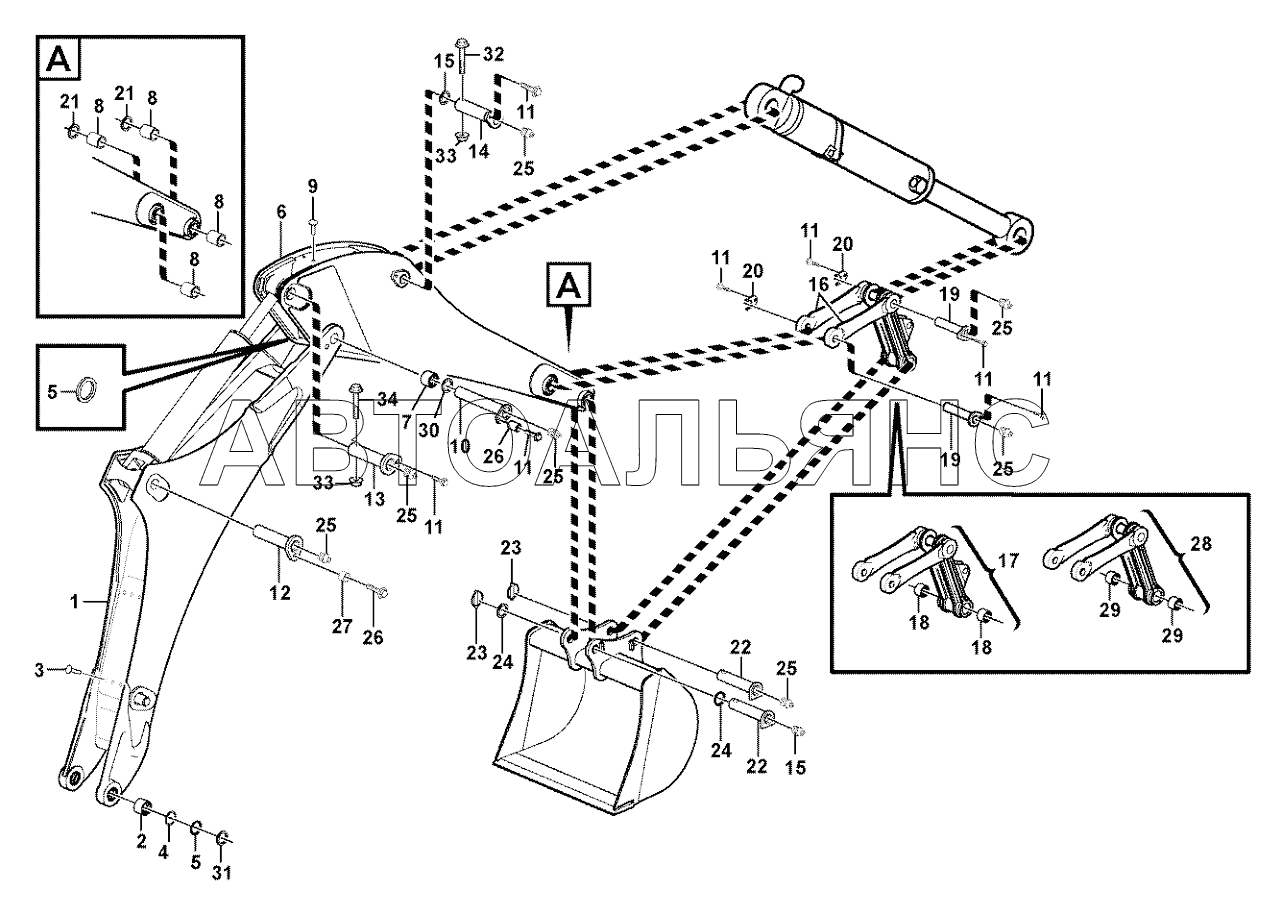

Boom and dipper arm BL61 Plus

Excavator boom, extendible dipper arm BL61 Plus Boom cylinder BL61 Plus

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Boom

Заводской номер: VOE11888239 Количество на модель: 1
VOE11888239
1
2

Номер детали на чертеже:

2

Bushing

Заводской номер: VOE11885426 Количество на модель: 2
VOE11885426
2
3

Номер детали на чертеже:

3

Rivet

Заводской номер: VOE11882943 Количество на модель: 9
VOE11882943
9
4

Номер детали на чертеже:

4

Shim

Заводской номер: VOE11885225 Количество на модель: 1
VOE11885225
1
5

Номер детали на чертеже:

5

Seal

Заводской номер: VOE11890069 Количество на модель: 6
VOE11890069
6
6

Номер детали на чертеже:

6

Dipper Arm

Заводской номер: VOE11888559 Количество на модель: 1
VOE11888559
1
7

Номер детали на чертеже:

7

Bushing

Заводской номер: VOE11883769 Количество на модель: 2
VOE11883769
2
8

Номер детали на чертеже:

8

Bushing

Заводской номер: VOE11883770 Количество на модель: 4
VOE11883770
4
10

Номер детали на чертеже:

10

Pin

Заводской номер: VOE11887962 Количество на модель: 1
VOE11887962
1
11

Номер детали на чертеже:

11

Flange screw

Заводской номер: VOE968589 Количество на модель: 5
VOE968589
5
12

Номер детали на чертеже:

12

Pin

Заводской номер: VOE11887958 Количество на модель: 1
VOE11887958
1
13

Номер детали на чертеже:

13

Pin

Заводской номер: VOE11887964 Количество на модель: 1
VOE11887964
1
14

Номер детали на чертеже:

14

Pin

Заводской номер: VOE11887965 Количество на модель: 1
VOE11887965
1
15

Номер детали на чертеже:

15

Washer

Заводской номер: VOE11890117 Количество на модель: 1
VOE11890117
1
16

Номер детали на чертеже:

16

Link

Заводской номер: VOE11886174 Количество на модель: 2
VOE11886174
2
17

Номер детали на чертеже:

17

Link

Заводской номер: VOE11885940 Количество на модель: 1
VOE11885940
1
18

Номер детали на чертеже:

18

Bushing

Заводской номер: VOE11883768 Количество на модель: 4
VOE11883768
4
19

Номер детали на чертеже:

19

Pin

Заводской номер: VOE11882533 Количество на модель: 2
VOE11882533
2
20

Номер детали на чертеже:

20

Clip

Заводской номер: VOE11881629 Количество на модель: 2
VOE11881629
2
21

Номер детали на чертеже:

21

Seal

Заводской номер: VOE11890048 Количество на модель: 4
VOE11890048
4
22

Номер детали на чертеже:

22

Pin

Заводской номер: VOE11883275 Количество на модель: 2
VOE11883275
2
23

Номер детали на чертеже:

23

Locking pin

Заводской номер: VOE11881622 Количество на модель: 2
VOE11881622
2
24

Номер детали на чертеже:

24

Washer

Заводской номер: VOE955912 Количество на модель: 2
VOE955912
2
25

Номер детали на чертеже:

25

Nipple

Заводской номер: VOE914167 Количество на модель: 8
VOE914167
8
26

Номер детали на чертеже:

26

Flange screw

Заводской номер: VOE968435 Количество на модель: 1
VOE968435
1
27

Номер детали на чертеже:

27

Spacer Tube

Заводской номер: VOE11888951 Количество на модель: 2
VOE11888951
2
28

Номер детали на чертеже:

28

Link

Заводской номер: VOE11885783 Количество на модель: 1
VOE11885783
1
30

Номер детали на чертеже:

30

Shim

Заводской номер: VOE11887717 Количество на модель: 1
VOE11887717
1
31

Номер детали на чертеже:

31

Shim

Заводской номер: VOE11885224 Количество на модель: 1
VOE11885224
1
32

Номер детали на чертеже:

32

Screw

Заводской номер: VOE965197 Количество на модель: 1
VOE965197
1
33

Номер детали на чертеже:

33

Flange Lock Nut

Заводской номер: VOE971099 Количество на модель: 2
VOE971099
2
34

Номер детали на чертеже:

34

Flange screw

Заводской номер: VOE965229 Количество на модель: 1
VOE965229
1
Excavator boom, extendible dipper arm BL61 Plus Boom cylinder BL61 Plus
