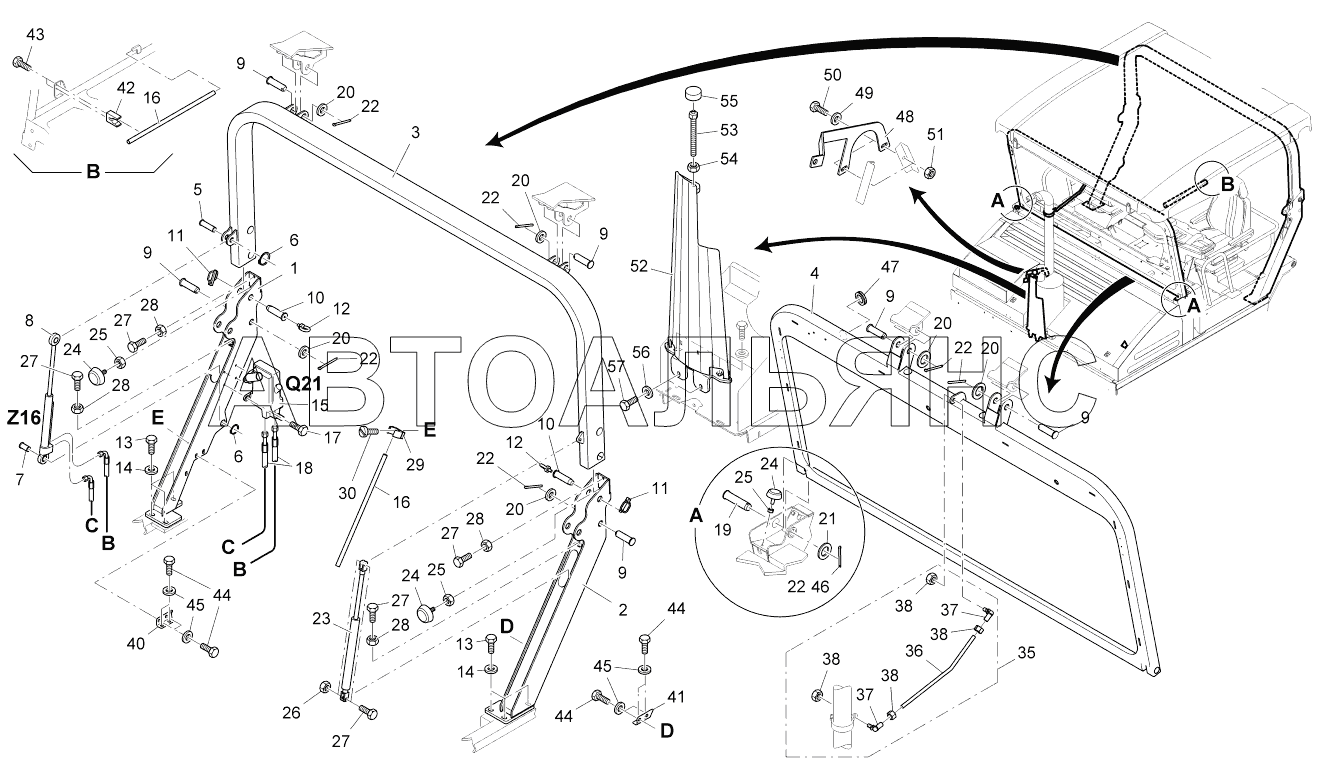

ROOF FRAME SUPER 1600-2. Каталог 2015г.

EXTERNAL CONTROL STAND SUPER 1600-2 ROOF FRAME SUPER 1600-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SUPPORT RIGHT.

Заводской номер: 2070995 Количество на модель: 1
2070995
1
2

Номер детали на чертеже:

2

SUPPORT LI.

Заводской номер: 2051920 Количество на модель: 1
2051920
1
3

Номер детали на чертеже:

3

ELBOW

Заводской номер: 2068642 Количество на модель: 1
2068642
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 2034712 Количество на модель: 1
2034712
1
6

Номер детали на чертеже:

6

SEEGER CIRCLIP RING

Заводской номер: 9500250471 Количество на модель: 2
9500250471
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 2034710 Количество на модель: 1
2034710
1
8

Номер детали на чертеже:

8

HYD CYLINDER

Заводской номер: 2036284 Количество на модель: 1
2036284
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 2034714 Количество на модель: 6
2034714
6
10

Номер детали на чертеже:

10

SECURING BOLTS

Заводской номер: 2037040 Количество на модель: 2
2037040
2
11

Номер детали на чертеже:

11

PLUG

Заводской номер: 9512451023 Количество на модель: 2
9512451023
2
12

Номер детали на чертеже:

12

SCREW

Заводской номер: 9500100580 Количество на модель: 2
9500100580
2
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 9516330933 Количество на модель: 6
9516330933
6
14

Номер детали на чертеже:

14

DISC

Заводской номер: 9500170125 Количество на модель: 6
9500170125
6
15

Номер детали на чертеже:

15

HYDRAULIC PUMP

Заводской номер: 9628021000 Количество на модель: 1
9628021000
1
16

Номер детали на чертеже:

16

LEVER

Заводской номер: 9628021001 Количество на модель: 1
9628021001
1
17

Номер детали на чертеже:

17

SCREW

Заводской номер: 9510200933 Количество на модель: 4
9510200933
4
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 2041169 Количество на модель: 2
2041169
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 2039839 Количество на модель: 2
2039839
2
20

Номер детали на чертеже:

20

DISC

Заводской номер: 9500310125 Количество на модель: 6
9500310125
6
21

Номер детали на чертеже:

21

DISC

Заводской номер: 9500270126 Количество на модель: 2
9500270126
2
22

Номер детали на чертеже:

22

SPLINT

Заводской номер: 9505340094 Количество на модель: 6
9505340094
6
23

Номер детали на чертеже:

23

FEATHER

Заводской номер: 2039921 Количество на модель: 1
2039921
1
24

Номер детали на чертеже:

24

RUBBER BUFFER

Заводской номер: 4915520119 Количество на модель: 4
4915520119
4
25

Номер детали на чертеже:

25

NUT

Заводской номер: 9500100934 Количество на модель: 4
9500100934
4
26

Номер детали на чертеже:

26

NUT

Заводской номер: 9500120980 Количество на модель: 2
9500120980
2
27

Номер детали на чертеже:

27

SCREW

Заводской номер: 9512330933 Количество на модель: 6
9512330933
6
28

Номер детали на чертеже:

28

NUT

Заводской номер: 9500120934 Количество на модель: 4
9500120934
4
35

Номер детали на чертеже:

35

STRUT

Заводской номер: 2054691 Количество на модель: 1
2054691
1
36

Номер детали на чертеже:

36

ROUND STEEL

Заводской номер: 2044548 Количество на модель: 1
2044548
1
37

Номер детали на чертеже:

37

ANGLE JOINT

Заводской номер: 2039099 Количество на модель: 2
2039099
2
38

Номер детали на чертеже:

38

NUT

Заводской номер: 9500160934 Количество на модель: 4
9500160934
4
40

Номер детали на чертеже:

40

BRACKET RIGHT

Заводской номер: 2071041 Количество на модель: 1
2071041
1
41

Номер детали на чертеже:

41

BRACKET LI.

Заводской номер: 2071054 Количество на модель: 1
2071054
1
42

Номер детали на чертеже:

42

CLAMPING PIECE

Заводской номер: 2062484 Количество на модель: 1
2062484
1
43

Номер детали на чертеже:

43

SCREW

Заводской номер: 9506160933 Количество на модель: 2
9506160933
2
44

Номер детали на чертеже:

44

SCREW

Заводской номер: 9512250933 Количество на модель: 8
9512250933
8
45

Номер детали на чертеже:

45

WASHER

Заводской номер: 9501307349 Количество на модель: 8
9501307349
8
46

Номер детали на чертеже:

46

SPLINT

Заводской номер: 9505300094 Количество на модель: 2
9505300094
2
47

Номер детали на чертеже:

47

CABLE SUPPORT SLEEVE

Заводской номер: 2043760 Количество на модель: 1
2043760
1
48

Номер детали на чертеже:

48

SHEET

Заводской номер: 2045569 Количество на модель: 1
2045569
1
49

Номер детали на чертеже:

49

WASHER

Заводской номер: 9500080125 Количество на модель: 2
9500080125
2
50

Номер детали на чертеже:

50

SCREW

Заводской номер: 9508200933 Количество на модель: 2
9508200933
2
51

Номер детали на чертеже:

51

NUT

Заводской номер: 9500080934 Количество на модель: 2
9500080934
2
EXTERNAL CONTROL STAND SUPER 1600-2 ROOF FRAME SUPER 1600-2
