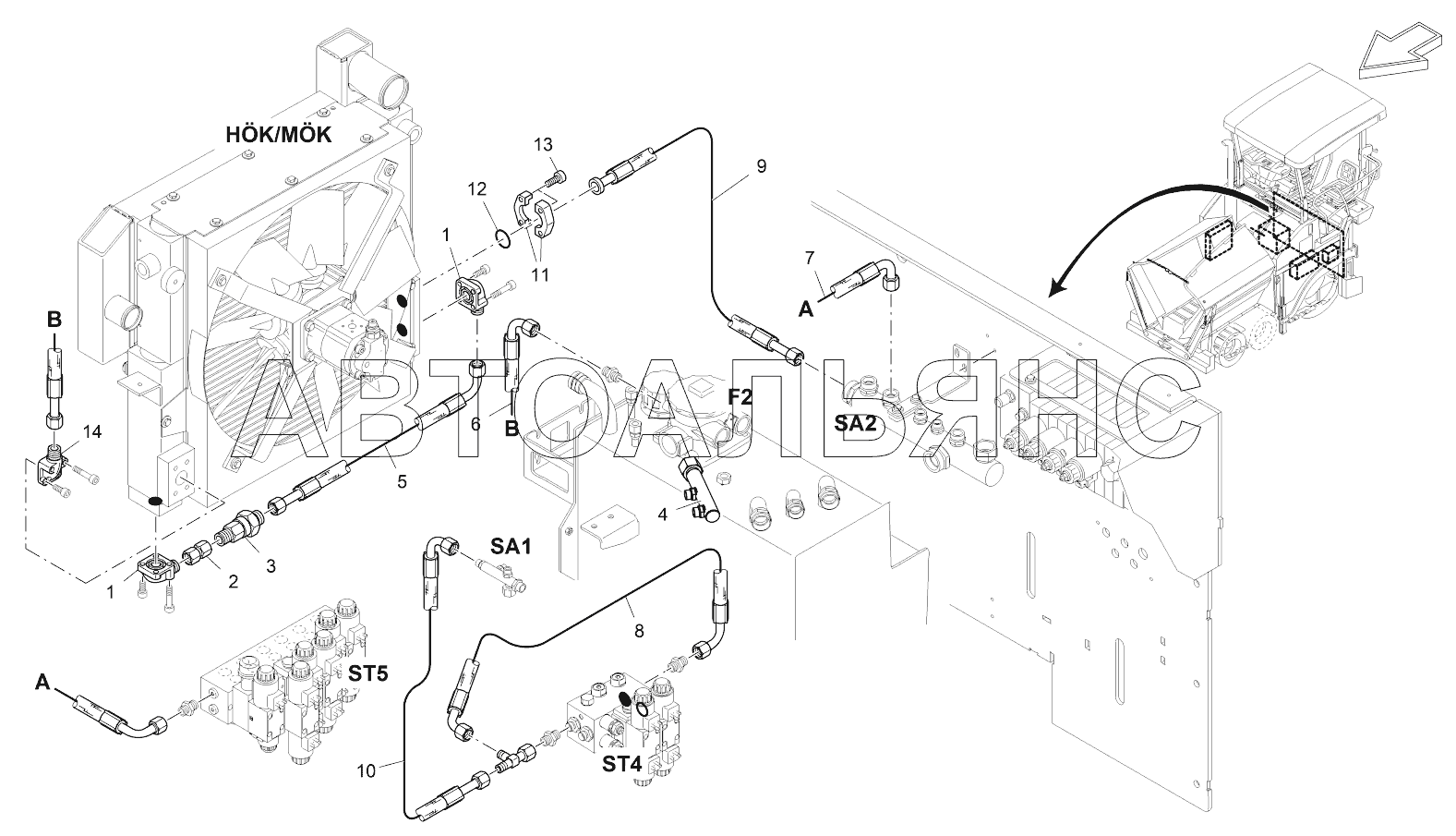

RETURN SUPER 1103-2. Каталог 2016г.

CONVEYOR MIXED MAT., HYDR. SUPER 1103-2 RETURN SUPER 1103-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SCREW CONNECTION

Заводской номер: 9612091000 Количество на модель: 2
9612091000
2
2

Номер детали на чертеже:

2

SCREW CONNECTION

Заводской номер: 9601220057 Количество на модель: 1
9601220057
1
3

Номер детали на чертеже:

3

NON-RETURN VALVE

Заводской номер: 9692220058 Количество на модель: 1
9692220058
1
4

Номер детали на чертеже:

4

COLLECTING PIPE

Заводской номер: 2068728 Количество на модель: 1
2068728
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 3460020055 Количество на модель: 1
3460020055
1
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 3480020150 Количество на модель: 1
3480020150
1
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 2077979 Количество на модель: 1
2077979
1
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 2077925 Количество на модель: 1
2077925
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 2065897 Количество на модель: 1
2065897
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 3430021080 Количество на модель: 1
3430021080
1
11

Номер детали на чертеже:

11

HALF OF FLANGE

Заводской номер: 9612161347 Количество на модель: 2
9612161347
2
12

Номер детали на чертеже:

12

O-RING SEAL

Заводской номер: 9672220062 Количество на модель: 1
9672220062
1
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 9512310912 Количество на модель: 4
9512310912
4
14

Номер детали на чертеже:

14

SCREW CONNECTION

Заводской номер: 9612161311 Количество на модель: 1
9612161311
1
CONVEYOR MIXED MAT., HYDR. SUPER 1103-2 RETURN SUPER 1103-2
