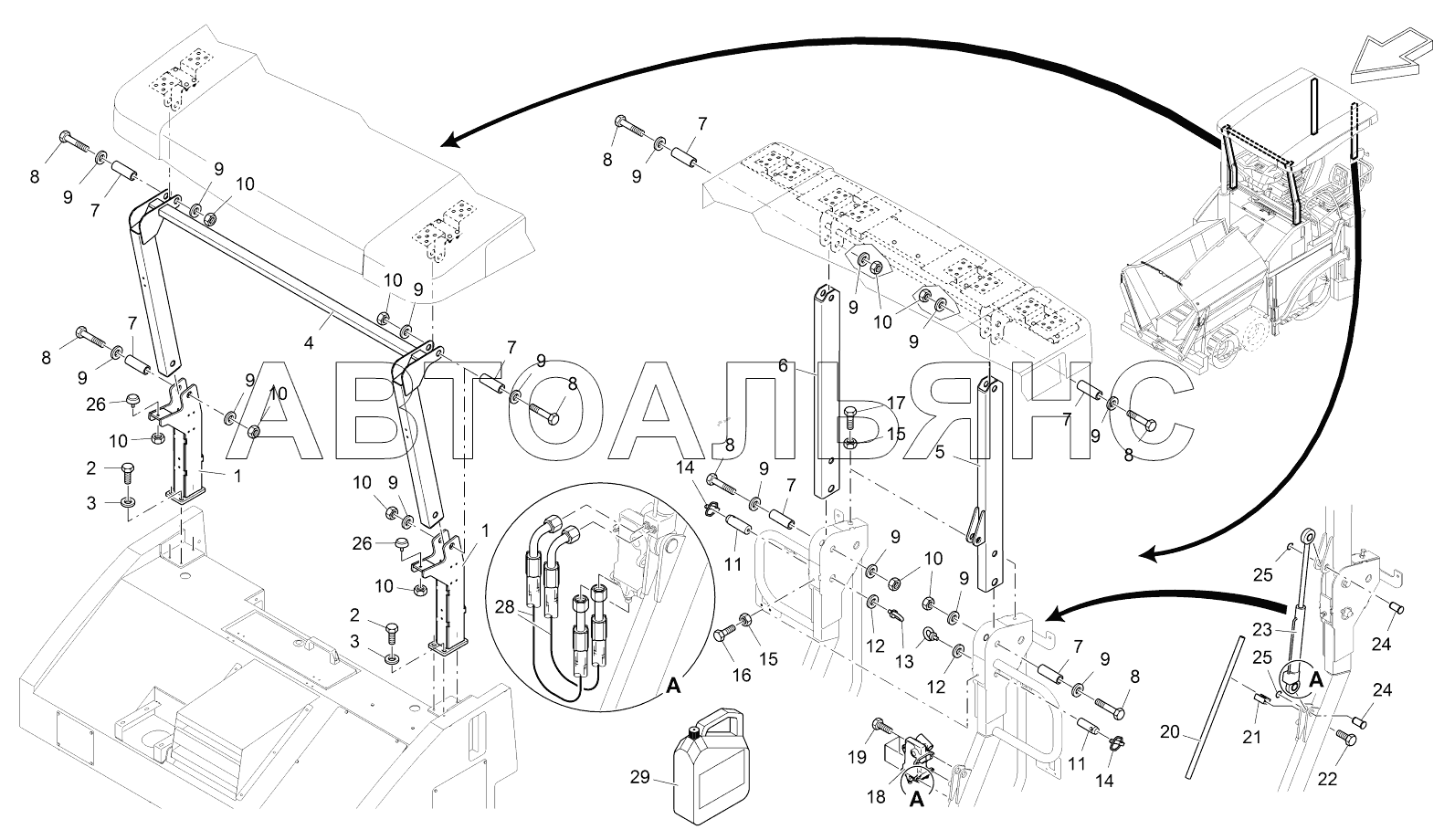

CANOPY FRAME COMPLETE SUPER 1103-2. Каталог 2016г.

CANOPY FRAME COMPLETE SUPER 1103-2 CAB ROOF SUPER 1103-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

POLE: CANOPY

Заводской номер: 2105625 Количество на модель: 2
2105625
2
2

Номер детали на чертеже:

2

SCREW

Заводской номер: 9510300933 Количество на модель: 6
9510300933
6
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 9501057349 Количество на модель: 6
9501057349
6
4

Номер детали на чертеже:

4

POLE: CANOPY

Заводской номер: 2108146 Количество на модель: 1
2108146
1
5

Номер детали на чертеже:

5

SUPPORT

Заводской номер: 2108157 Количество на модель: 1
2108157
1
6

Номер детали на чертеже:

6

PROFILE TUBE

Заводской номер: 2062467 Количество на модель: 1
2062467
1
7

Номер детали на чертеже:

7

PIPE

Заводской номер: 2046510 Количество на модель: 8
2046510
8
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 9516440933 Количество на модель: 8
9516440933
8
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 9501707349 Количество на модель: 16
9501707349
16
10

Номер детали на чертеже:

10

NUT

Заводской номер: 9500160980 Количество на модель: 8
9500160980
8
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 2046512 Количество на модель: 2
2046512
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 9500110440 Количество на модель: 2
9500110440
2
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 9500100580 Количество на модель: 2
9500100580
2
14

Номер детали на чертеже:

14

PLUG

Заводской номер: 95124510 Количество на модель: 2
95124510
2
15

Номер детали на чертеже:

15

NUT

Заводской номер: 9500100934 Количество на модель: 6
9500100934
6
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 9510310933 Количество на модель: 2
9510310933
2
17

Номер детали на чертеже:

17

SCREW

Заводской номер: 9510340933 Количество на модель: 2
9510340933
2
18

Номер детали на чертеже:

18

HYDRAULIC PUMP

Заводской номер: 9628021000 Количество на модель: 1
9628021000
1
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 9510200933 Количество на модель: 4
9510200933
4
20

Номер детали на чертеже:

20

LEVER

Заводской номер: 9628021001 Количество на модель: 1
9628021001
1
21

Номер детали на чертеже:

21

CLAMPING PIECE

Заводской номер: 2062484 Количество на модель: 1
2062484
1
22

Номер детали на чертеже:

22

SCREW

Заводской номер: 95062009 Количество на модель: 2
95062009
2
23

Номер детали на чертеже:

23

HYD CYLINDER

Заводской номер: 2036284 Количество на модель: 1
2036284
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 2034712 Количество на модель: 2
2034712
2
25

Номер детали на чертеже:

25

SEEGER CIRCLIP RING

Заводской номер: 9500250471 Количество на модель: 2
9500250471
2
26

Номер детали на чертеже:

26

RUBBER BUFFER

Заводской номер: 4915520119 Количество на модель: 2
4915520119
2
28

Номер детали на чертеже:

28

HOSE

Заводской номер: 2108708 Количество на модель: 2
2108708
2
29

Номер детали на чертеже:

29

HYDRAULIC OIL

Заводской номер: 3506011080 Количество на модель:
3506011080
