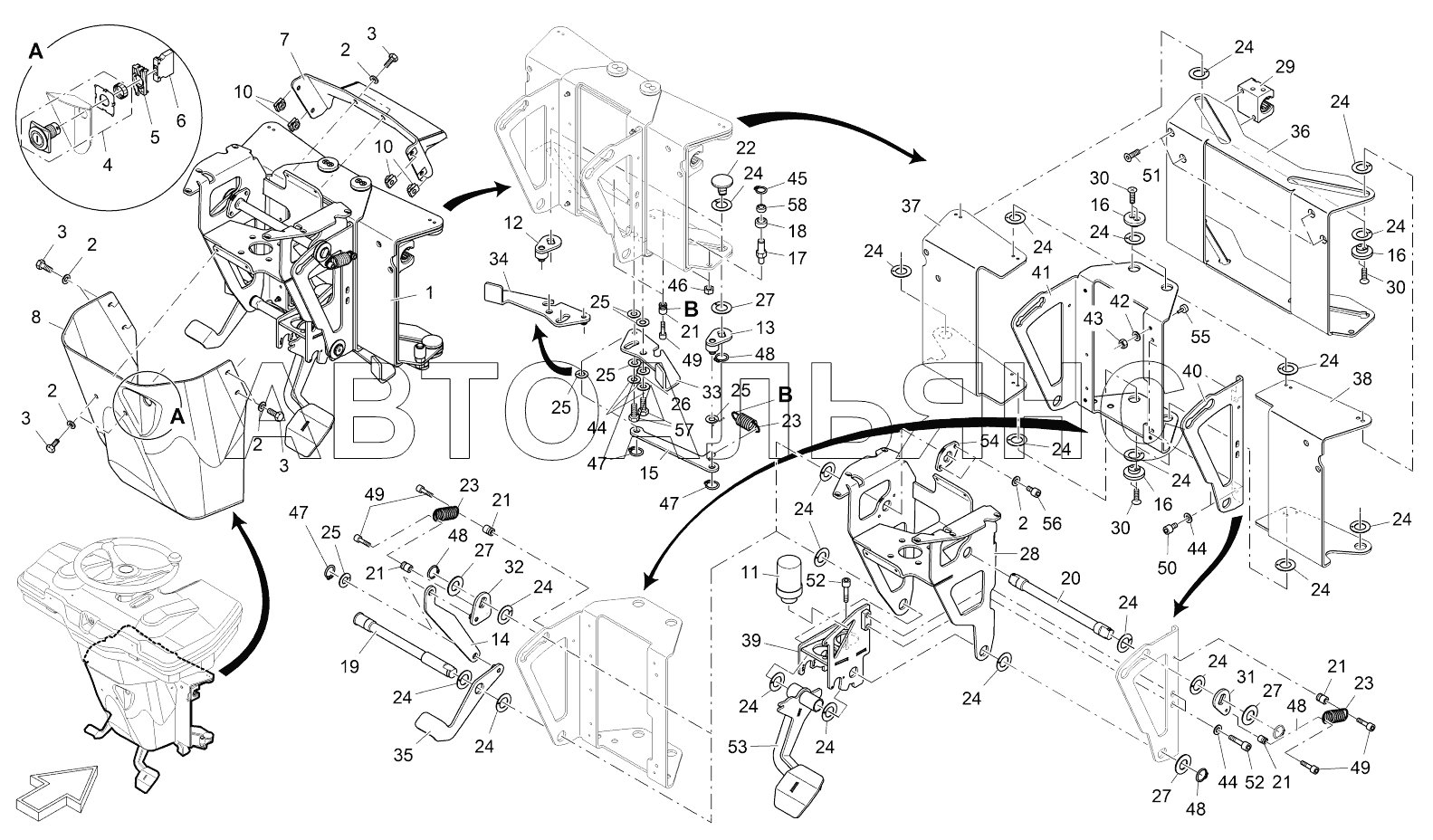

CONSOLE SLIDE SUPER 1103-2. Каталог 2016г.

CONTROL DESK SUPER 1103-2 CONSOLE RAIL: POWER CABLE SUPER 1103-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ADJUSTMENT

Заводской номер: 2056467 Количество на модель: 1
2056467
1
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 9500647349 Количество на модель: 8
9500647349
8
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 9506160933 Количество на модель: 8
9506160933
8
4

Номер детали на чертеже:

4

IGNITION SWITCH

Заводской номер: 2032194 Количество на модель: 1
2032194
1
5

Номер детали на чертеже:

5

FLANGE

Заводской номер: 2032206 Количество на модель: 1
2032206
1
6

Номер детали на чертеже:

6

SWITCH ELEMENT

Заводской номер: 2032207 Количество на модель: 1
2032207
1
7

Номер детали на чертеже:

7

CLADDING

Заводской номер: 2041282 Количество на модель: 1
2041282
1
8

Номер детали на чертеже:

8

CLADDING

Заводской номер: 2041283 Количество на модель: 1
2041283
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: 2063188 Количество на модель: 4
2063188
4
11

Номер детали на чертеже:

11

SPRING ELEMENT

Заводской номер: 2011531 Количество на модель: 1
2011531
1
12

Номер детали на чертеже:

12

LEVER

Заводской номер: 2025063 Количество на модель: 1
2025063
1
13

Номер детали на чертеже:

13

LEVER

Заводской номер: 2025070 Количество на модель: 1
2025070
1
14

Номер детали на чертеже:

14

METAL PLATE

Заводской номер: 2025080 Количество на модель: 1
2025080
1
15

Номер детали на чертеже:

15

METAL PLATE

Заводской номер: 2025096 Количество на модель: 2
2025096
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 2025120 Количество на модель: 6
2025120
6
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 2025202 Количество на модель: 2
2025202
2
18

Номер детали на чертеже:

18

ROLLER

Заводской номер: 2172960 Количество на модель: 2
2172960
2
19

Номер детали на чертеже:

19

SHAFT

Заводской номер: 2025209 Количество на модель: 1
2025209
1
20

Номер детали на чертеже:

20

SHAFT

Заводской номер: 2025210 Количество на модель: 1
2025210
1
21

Номер детали на чертеже:

21

SLEEVE

Заводской номер: 2025212 Количество на модель: 6
2025212
6
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 2025249 Количество на модель: 2
2025249
2
23

Номер детали на чертеже:

23

SPRING

Заводской номер: 2026109 Количество на модель: 4
2026109
4
24

Номер детали на чертеже:

24

WASHER

Заводской номер: 2026112 Количество на модель: 26
2026112
26
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 2026113 Количество на модель: 12
2026113
12
26

Номер детали на чертеже:

26

CUP SPRING

Заводской номер: 2026114 Количество на модель: 2
2026114
2
27

Номер детали на чертеже:

27

CUP SPRING

Заводской номер: 2026116 Количество на модель: 5
2026116
5
28

Номер детали на чертеже:

28

HOLDER

Заводской номер: 2026122 Количество на модель: 1
2026122
1
29

Номер детали на чертеже:

29

HOUSING

Заводской номер: 2026904 Количество на модель: 2
2026904
2
30

Номер детали на чертеже:

30

SCREW

Заводской номер: 2060501 Количество на модель: 12
2060501
12
31

Номер детали на чертеже:

31

METAL PLATE

Заводской номер: 2031922 Количество на модель: 1
2031922
1
32

Номер детали на чертеже:

32

LEVER

Заводской номер: 2031924 Количество на модель: 1
2031924
1
33

Номер детали на чертеже:

33

LEVER

Заводской номер: 2031929 Количество на модель: 1
2031929
1
34

Номер детали на чертеже:

34

LEVER

Заводской номер: 2031951 Количество на модель: 1
2031951
1
35

Номер детали на чертеже:

35

LEVER

Заводской номер: 2031989 Количество на модель: 1
2031989
1
36

Номер детали на чертеже:

36

METAL PLATE

Заводской номер: 2040729 Количество на модель: 1
2040729
1
37

Номер детали на чертеже:

37

METAL PLATE

Заводской номер: 2040731 Количество на модель: 1
2040731
1
38

Номер детали на чертеже:

38

METAL PLATE

Заводской номер: 2040738 Количество на модель: 1
2040738
1
39

Номер детали на чертеже:

39

HOLDER

Заводской номер: 2045358 Количество на модель: 1
2045358
1
40

Номер детали на чертеже:

40

METAL PLATE

Заводской номер: 2047320 Количество на модель: 1
2047320
1
41

Номер детали на чертеже:

41

HOLDER

Заводской номер: 2047328 Количество на модель: 1
2047328
1
42

Номер детали на чертеже:

42

WASHER

Заводской номер: 9500040125 Количество на модель: 4
9500040125
4
43

Номер детали на чертеже:

43

NUT

Заводской номер: 9500040934 Количество на модель: 4
9500040934
4
44

Номер детали на чертеже:

44

WASHER

Заводской номер: 9500080125 Количество на модель: 8
9500080125
8
45

Номер детали на чертеже:

45

SEEGER CIRCLIP RING

Заводской номер: 9500100471 Количество на модель: 2
9500100471
2
46

Номер детали на чертеже:

46

NUT

Заводской номер: 9500100934 Количество на модель: 2
9500100934
2
47

Номер детали на чертеже:

47

SEEGER CIRCLIP RING

Заводской номер: 9500120471 Количество на модель: 6
9500120471
6
48

Номер детали на чертеже:

48

SEEGER CIRCLIP RING

Заводской номер: 9500200471 Количество на модель: 5
9500200471
5
49

Номер детали на чертеже:

49

SCREW

Заводской номер: 9506200912 Количество на модель: 6
9506200912
6
50

Номер детали на чертеже:

50

SCREW

Заводской номер: 9508120912 Количество на модель: 2
9508120912
2
51

Номер детали на чертеже:

51

SCREW

Заводской номер: 9508207991 Количество на модель: 4
9508207991
4
52

Номер детали на чертеже:

52

SCREW

Заводской номер: 9508300912 Количество на модель: 3
9508300912
3
53

Номер детали на чертеже:

53

BRAKE PEDAL

Заводской номер: 2057529 Количество на модель: 1
2057529
1
54

Номер детали на чертеже:

54

METAL PLATE

Заводской номер: 2060392 Количество на модель: 1
2060392
1
55

Номер детали на чертеже:

55

RUBBER BUFFER

Заводской номер: 2026111 Количество на модель: 4
2026111
4
56

Номер детали на чертеже:

56

SCREW

Заводской номер: 9506120912 Количество на модель: 2
9506120912
2
57

Номер детали на чертеже:

57

SCREW

Заводской номер: 2005533 Количество на модель: 4
2005533
4
58

Номер детали на чертеже:

58

ROLLER

Заводской номер: 2160491 Количество на модель: 2
2160491
2
