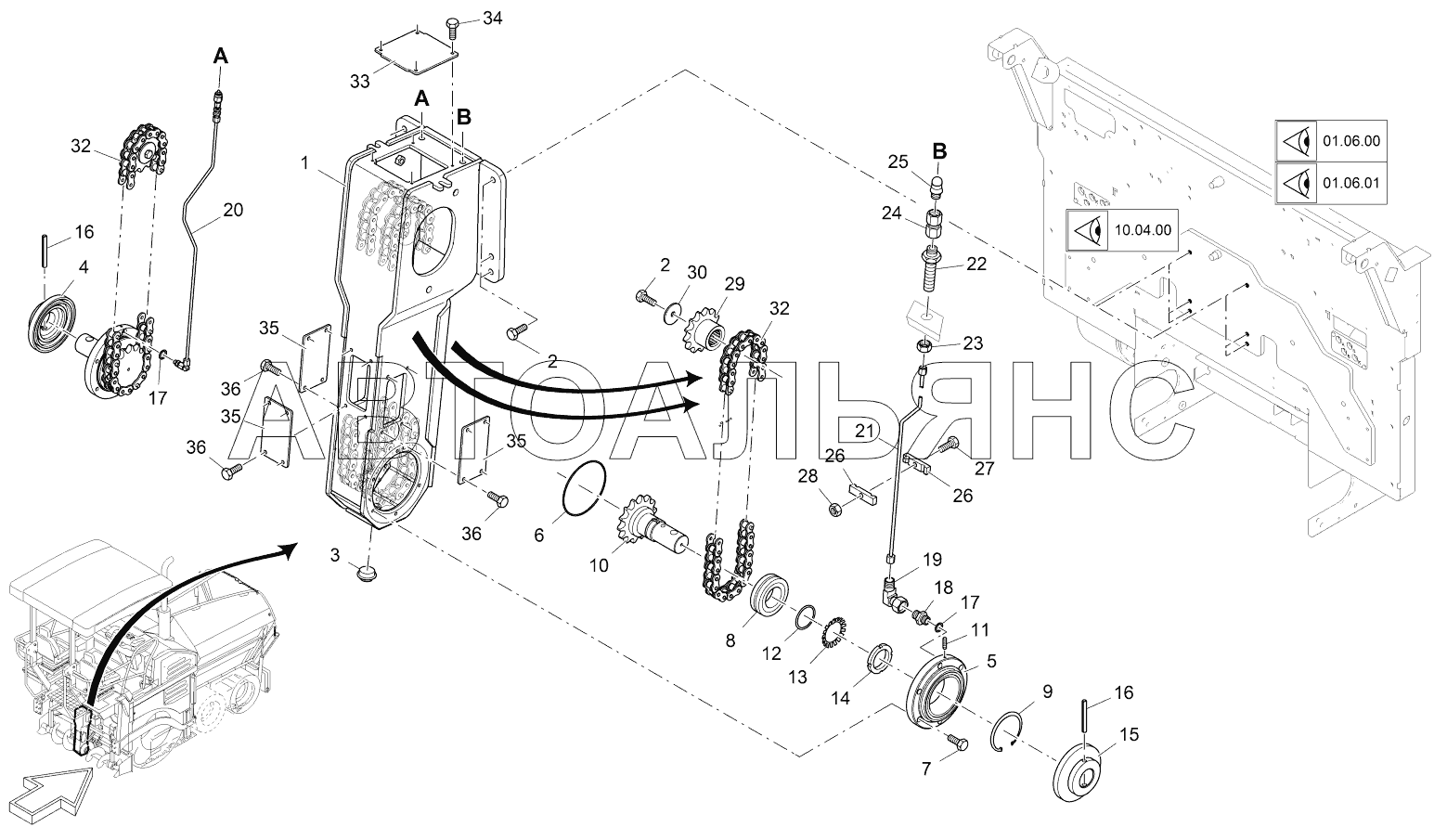

AUGER DRIVE SUPER 1103-2. Каталог 2016г.

AUGER DRIVE SUPER 1103-2 AUGER DRIVE SUPER 1103-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BEARING BLOCK

Заводской номер: 2159151 Количество на модель: 1
2159151
1
2

Номер детали на чертеже:

2

SCREW

Заводской номер: 9512300933 Количество на модель: 8
9512300933
8
3

Номер детали на чертеже:

3

LOCKING SCREW

Заводской номер: 9515300906 Количество на модель: 1
9515300906
1
4

Номер детали на чертеже:

4

FLANGE, LEFT SIDE

Заводской номер: 2158869 Количество на модель: 1
2158869
1
5

Номер детали на чертеже:

5

FLANGE, RIGHT SIDE

Заводской номер: 2158764 Количество на модель: 1
2158764
1
6

Номер детали на чертеже:

6

O-RING SEAL

Заводской номер: 9636970062 Количество на модель: 2
9636970062
2
7

Номер детали на чертеже:

7

SCREW

Заводской номер: 9508200912 Количество на модель: 12
9508200912
12
8

Номер детали на чертеже:

8

SPHERICAL ROLLER BEARING

Заводской номер: 2044482 Количество на модель: 2
2044482
2
9

Номер детали на чертеже:

9

SEEGER CIRCLIP RING

Заводской номер: 9501000472 Количество на модель: 2
9501000472
2
10

Номер детали на чертеже:

10

CHAIN WHEEL

Заводской номер: 2052040 Количество на модель: 2
2052040
2
11

Номер детали на чертеже:

11

THREADED PIN

Заводской номер: 9506080916 Количество на модель: 2
9506080916
2
12

Номер детали на чертеже:

12

DISTANCE RING

Заводской номер: 2077677 Количество на модель: 2
2077677
2
13

Номер детали на чертеже:

13

LOCKING SHEET

Заводской номер: 9600110202 Количество на модель: 2
9600110202
2
14

Номер детали на чертеже:

14

GROOVE NUT

Заводской номер: 9620110203 Количество на модель: 2
9620110203
2
15

Номер детали на чертеже:

15

LID

Заводской номер: 2076572 Количество на модель: 2
2076572
2
16

Номер детали на чертеже:

16

TENSIONER PIN

Заводской номер: 9510421481 Количество на модель: 2
9510421481
2
17

Номер детали на чертеже:

17

O-RING SEAL

Заводской номер: 9690370062 Количество на модель: 2
9690370062
2
18

Номер детали на чертеже:

18

SCREW CONNECTION

Заводской номер: 9603010057 Количество на модель: 2
9603010057
2
19

Номер детали на чертеже:

19

SCREW CONNECTION

Заводской номер: 9627060057 Количество на модель: 2
9627060057
2
20

Номер детали на чертеже:

20

GREASE PIPE

Заводской номер: 2164360 Количество на модель: 1
2164360
1
21

Номер детали на чертеже:

21

GREASE PIPE

Заводской номер: 2164380 Количество на модель: 1
2164380
1
22

Номер детали на чертеже:

22

SCREW CONNECTION

Заводской номер: 9520603910 Количество на модель: 2
9520603910
2
23

Номер детали на чертеже:

23

NUT

Заводской номер: 9630120010 Количество на модель: 2
9630120010
2
24

Номер детали на чертеже:

24

SCREW CONNECTION

Заводской номер: 9603060060 Количество на модель: 2
9603060060
2
25

Номер детали на чертеже:

25

GREASING NIPPLE

Заводской номер: 9601580054 Количество на модель: 2
9601580054
2
26

Номер детали на чертеже:

26

METAL PLATE

Заводской номер: 2163275 Количество на модель: 2
2163275
2
27

Номер детали на чертеже:

27

SCREW

Заводской номер: 9506250933 Количество на модель: 1
9506250933
1
28

Номер детали на чертеже:

28

NUT

Заводской номер: 9500060934 Количество на модель: 1
9500060934
1
29

Номер детали на чертеже:

29

CHAIN WHEEL

Заводской номер: 4610062263 Количество на модель: 2
4610062263
2
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 4618042832 Количество на модель: 2
4618042832
2
32

Номер детали на чертеже:

32

ROLLER CHAIN

Заводской номер: 2053888 Количество на модель: 2
2053888
2
33

Номер детали на чертеже:

33

LID

Заводской номер: 2164774 Количество на модель: 1
2164774
1
34

Номер детали на чертеже:

34

SCREW

Заводской номер: 9506160933 Количество на модель: 4
9506160933
4
35

Номер детали на чертеже:

35

LID

Заводской номер: 2052528 Количество на модель: 3
2052528
3
36

Номер детали на чертеже:

36

SCREW

Заводской номер: 9508160933 Количество на модель: 12
9508160933
12
AUGER DRIVE SUPER 1103-2 AUGER DRIVE SUPER 1103-2
