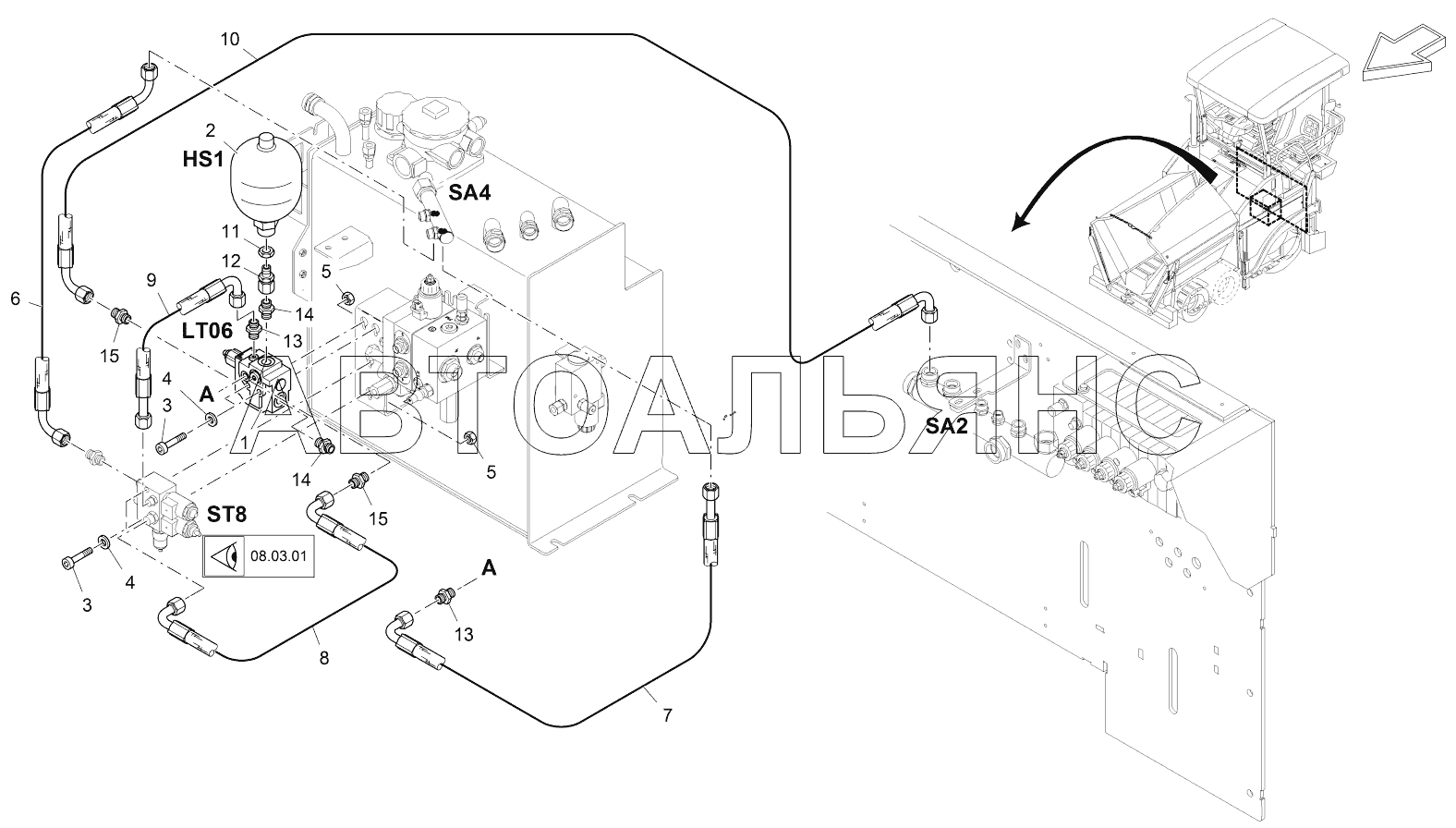

BRAKE (HYDRAULIC) SUPER 1103-2. Каталог 2016г.

FEED,TRACTION DRIVE (HYDRAULIC) SUPER 1103-2 VALVE BLOCK:BRAKEE SUPER 1103-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE

Заводской номер: 9608741000 Количество на модель: 1
9608741000
1
2

Номер детали на чертеже:

2

HYD ACCUMULATOR

Заводской номер: 2001989 Количество на модель: 1
2001989
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 9506370912 Количество на модель: 4
9506370912
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 9500647349 Количество на модель: 4
9500647349
4
5

Номер детали на чертеже:

5

NUT

Заводской номер: 9500060934 Количество на модель: 4
9500060934
4
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 2077867 Количество на модель: 1
2077867
1
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 3410021040 Количество на модель: 1
3410021040
1
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 2077960 Количество на модель: 1
2077960
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 2077877 Количество на модель: 1
2077877
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 2077930 Количество на модель: 1
2077930
1
11

Номер детали на чертеже:

11

NUT

Заводской номер: 9630330010 Количество на модель: 1
9630330010
1
12

Номер детали на чертеже:

12

SCREW CONNECTION

Заводской номер: 9633170057 Количество на модель: 1
9633170057
1
13

Номер детали на чертеже:

13

SCREW CONNECTION

Заводской номер: 9603080057 Количество на модель: 2
9603080057
2
14

Номер детали на чертеже:

14

SCREW CONNECTION

Заводской номер: 9603190057 Количество на модель: 2
9603190057
2
15

Номер детали на чертеже:

15

SCREW CONNECTION

Заводской номер: 9603130057 Количество на модель: 2
9603130057
2
