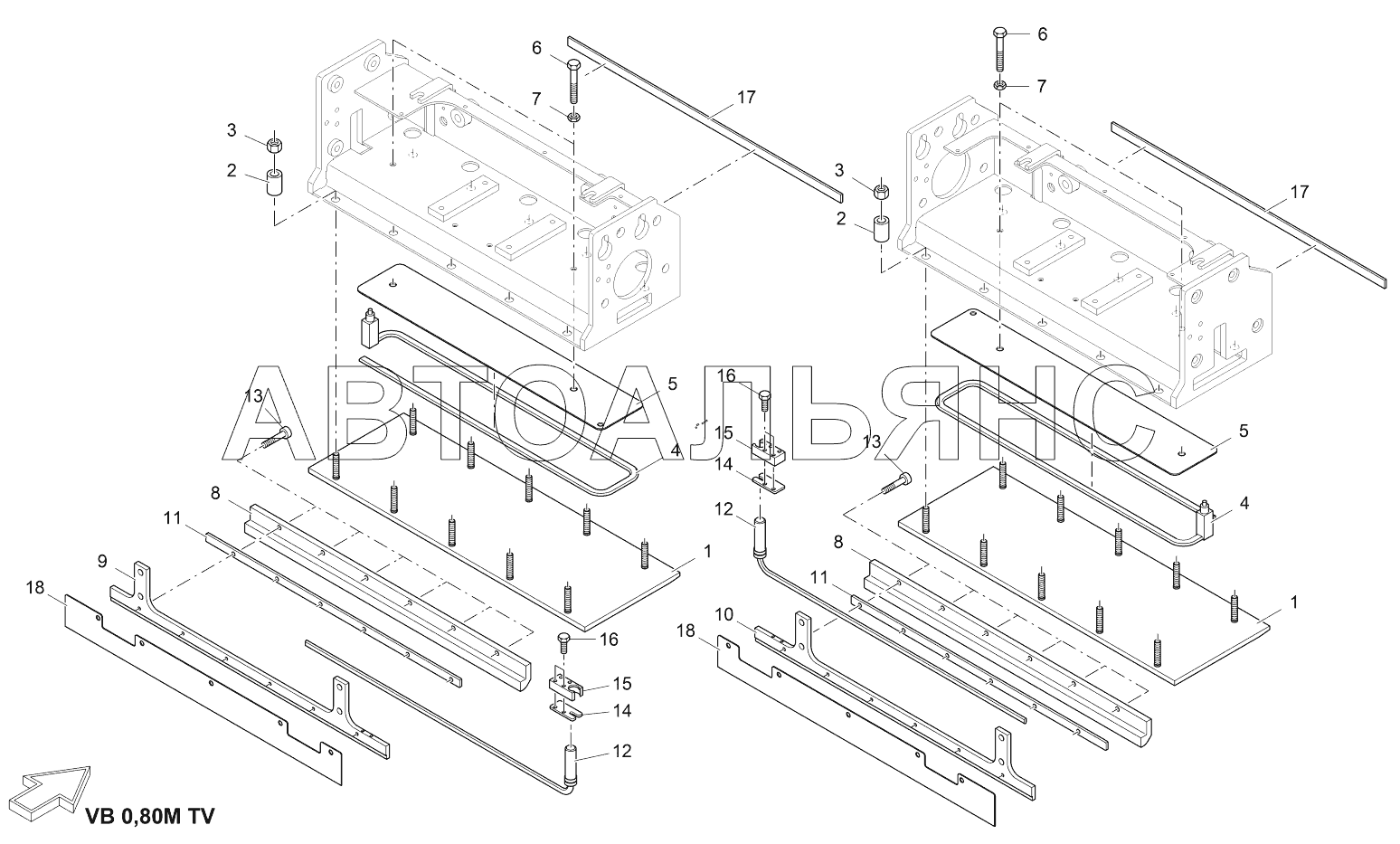

VSS_BOLT-ON EXTENSION 0,80M TV AB 340. Каталог 2016г.

VSS_BOLT-ON EXTENSION 0,55M TV AB 340

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SCREED SHEET

Заводской номер: 2066364 Количество на модель: 2
2066364
2
2

Номер детали на чертеже:

2

SLEEVE

Заводской номер: 4608112101 Количество на модель: 20
4608112101
20
3

Номер детали на чертеже:

3

NUT

Заводской номер: 9610120095 Количество на модель: 20
9610120095
20
4

Номер детали на чертеже:

4

HEATING ROD

Заводской номер: 2067119 Количество на модель: 2
2067119
2
5

Номер детали на чертеже:

5

METAL PLATE

Заводской номер: 2067102 Количество на модель: 2
2067102
2
6

Номер детали на чертеже:

6

SCREW

Заводской номер: 9510380933 Количество на модель: 4
9510380933
4
7

Номер детали на чертеже:

7

NUT

Заводской номер: 9500100439 Количество на модель: 4
9500100439
4
8

Номер детали на чертеже:

8

TAMPER BAR

Заводской номер: 2066448 Количество на модель: 2
2066448
2
9

Номер детали на чертеже:

9

PLATE, LEFT SIDE

Заводской номер: 2066447 Количество на модель: 1
2066447
1
10

Номер детали на чертеже:

10

PLATE, RIGHT SIDE

Заводской номер: 2066774 Количество на модель: 1
2066774
1
11

Номер детали на чертеже:

11

METAL PLATE

Заводской номер: 2066451 Количество на модель: 2
2066451
2
12

Номер детали на чертеже:

12

HEATING ROD

Заводской номер: 2067126 Количество на модель: 2
2067126
2
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 2117865 Количество на модель: 12
2117865
12
14

Номер детали на чертеже:

14

METAL PLATE

Заводской номер: 2004903 Количество на модель: 2
2004903
2
15

Номер детали на чертеже:

15

HOLDER

Заводской номер: 2004887 Количество на модель: 2
2004887
2
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 9506310933 Количество на модель: 4
9506310933
4
17

Номер детали на чертеже:

17

STRIP STEEL

Заводской номер: 2066900 Количество на модель: 2
2066900
2
18

Номер детали на чертеже:

18

FLAT STEEL

Заводской номер: 2066334 Количество на модель: 2
2066334
2
