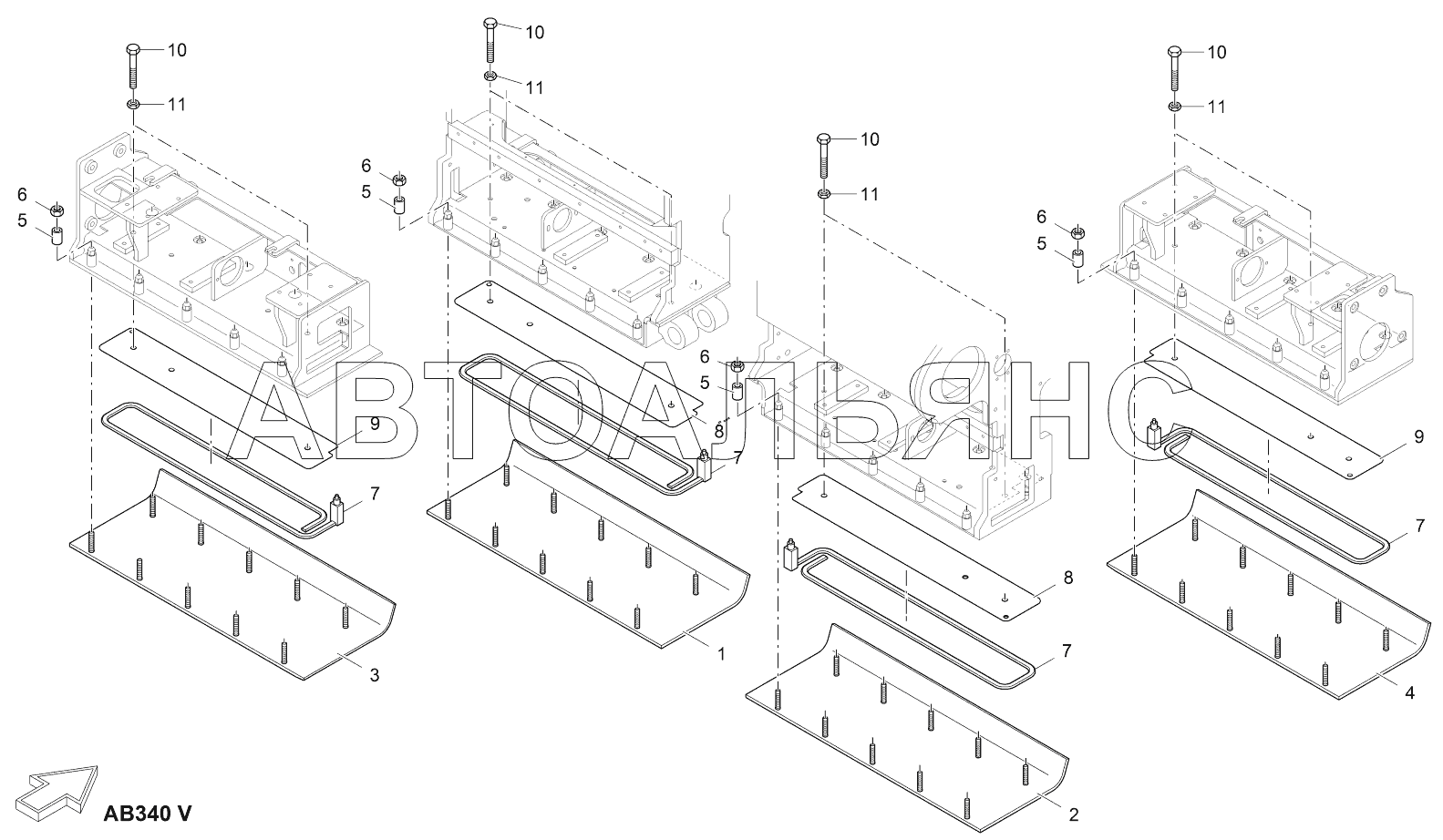

VSS_BASIC SCREED V AB 340. Каталог 2016г.

VSS_BASIC SCREED V AB 340 VSS_BASIC SCREED TV AB 340

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SCREED PLATE, LEFT SIDE

Заводской номер: 2100923 Количество на модель: 1
2100923
1
2

Номер детали на чертеже:

2

SCREED PLATE, RIGHT SIDE

Заводской номер: 2100925 Количество на модель: 1
2100925
1
3

Номер детали на чертеже:

3

SCREED PLATE, LEFT SIDE

Заводской номер: 2100927 Количество на модель: 1
2100927
1
4

Номер детали на чертеже:

4

SCREED PLATE, RIGHT SIDE

Заводской номер: 2100931 Количество на модель: 1
2100931
1
5

Номер детали на чертеже:

5

SLEEVE

Заводской номер: 4608112101 Количество на модель: 40
4608112101
40
6

Номер детали на чертеже:

6

NUT

Заводской номер: 9610120095 Количество на модель: 40
9610120095
40
7

Номер детали на чертеже:

7

HEATING ROD

Заводской номер: 2060753 Количество на модель: 4
2060753
4
8

Номер детали на чертеже:

8

METAL PLATE

Заводской номер: 2043838 Количество на модель: 2
2043838
2
9

Номер детали на чертеже:

9

METAL PLATE

Заводской номер: 2043860 Количество на модель: 2
2043860
2
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 9510380933 Количество на модель: 8
9510380933
8
11

Номер детали на чертеже:

11

NUT

Заводской номер: 9500100439 Количество на модель: 8
9500100439
8
VSS_BASIC SCREED V AB 340 VSS_BASIC SCREED TV AB 340
