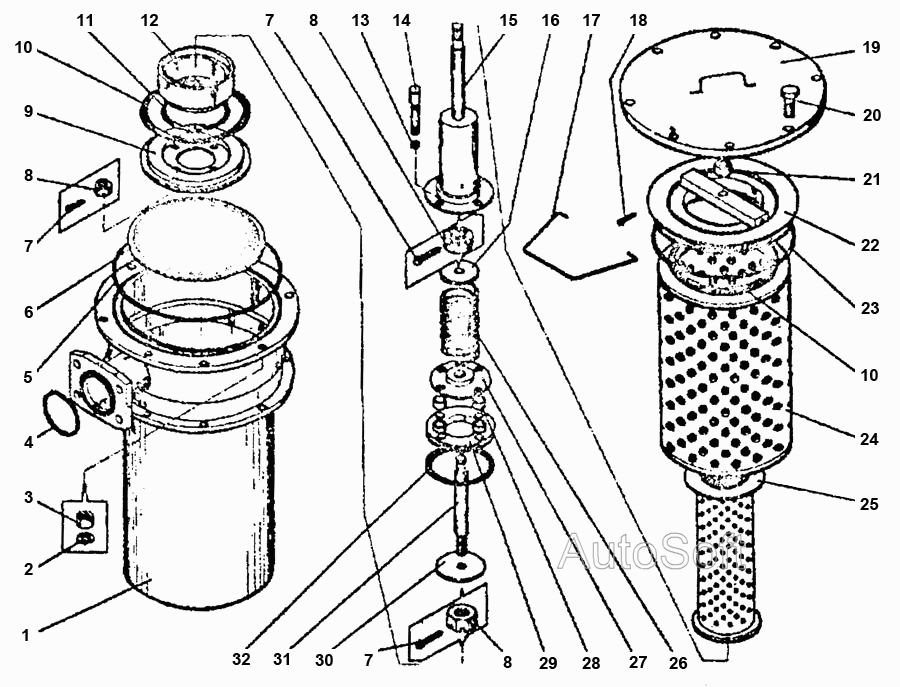

ЭО-5221.07.03.000 Фильтр встраиваемый ЭО-5225. Каталог 2009г.

ЭО-5225.07.00.800 Установка датчика уровня ЭО-5225 ЭО-5225.08.00.000-3 Установка кабины машиниста ЭО-5225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: ЭО-5221.07.03.100 Количество на модель: 1
ЭО-5221.07.03.100
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 6402.12 Количество на модель: 8
6402.12
8
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 5915.12 Количество на модель: 8
5915.12
8
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 9833.084.090 Количество на модель: 1
9833.084.090
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 9833.310.320 Количество на модель: 1
9833.310.320
1
6

Номер детали на чертеже:

6

Сетка

Заводской номер: ЭО-5221.07.03.400 Количество на модель: 1
ЭО-5221.07.03.400
1
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 397.2,5.25 Количество на модель: 6
397.2,5.25
6
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 5918.10 Количество на модель: 6
5918.10
6
9

Номер детали на чертеже:

9

Опора

Заводской номер: ЭО-5221.07.03.011 Количество на модель: 1
ЭО-5221.07.03.011
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: ЭО-5221.07.03.150 Количество на модель: 2
ЭО-5221.07.03.150
2
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: ЭО-5221.07.03.013 Количество на модель: 1
ЭО-5221.07.03.013
1
12

Номер детали на чертеже:

12

Труба

Заводской номер: ЭО-5221.07.03.009 Количество на модель: 1
ЭО-5221.07.03.009
1
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 9833.008.012 Количество на модель: 4
9833.008.012
4
14

Номер детали на чертеже:

14

Стержень

Заводской номер: ЭО-5221.07.03.008 Количество на модель: 4
ЭО-5221.07.03.008
4
15

Номер детали на чертеже:

15

Каркас

Заводской номер: ЭО-5221.07.03.300 Количество на модель: 1
ЭО-5221.07.03.300
1
16

Номер детали на чертеже:

16

Опора

Заводской номер: ЭО-5221.07.03.002 Количество на модель: 1
ЭО-5221.07.03.002
1
17

Номер детали на чертеже:

17

Ручка

Заводской номер: ЭО-5221.07.03.012 Количество на модель: 1
ЭО-5221.07.03.012
1
18

Номер детали на чертеже:

18

Шплинт

Заводской номер: 397.4.36 Количество на модель: 1
397.4.36
1
19

Номер детали на чертеже:

19

Крышка

Заводской номер: ЭО-5221.07.03.500 Количество на модель: 1
ЭО-5221.07.03.500
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 7798.42.50 Количество на модель: 8
7798.42.50
8
21

Номер детали на чертеже:

21

Гайка

Заводской номер: ЭО-5221.07.03.014 Количество на модель: 1
ЭО-5221.07.03.014
1
22

Номер детали на чертеже:

22

Плита

Заводской номер: ЭО-5221.07.03.200 Количество на модель: 1
ЭО-5221.07.03.200
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 98.260.270 Количество на модель: 1
98.260.270
1
24

Номер детали на чертеже:

24

Элемент фильтрующий

Заводской номер: Hti-10-4H Количество на модель: 1
Hti-10-4H
1
25

Номер детали на чертеже:

25

Ограждение

Заводской номер: ЭО-5221.07.03.600 Количество на модель: 1
ЭО-5221.07.03.600
1
26

Номер детали на чертеже:

26

Пружина

Заводской номер: ЭО-5221.07.03.003 Количество на модель: 1
ЭО-5221.07.03.003
1
27

Номер детали на чертеже:

27

Направляющая

Заводской номер: ЭО-5221.07.03.004 Количество на модель: 1
ЭО-5221.07.03.004
1
28

Номер детали на чертеже:

28

Втулка

Заводской номер: ЭО-5221.07.03.005 Количество на модель: 4
ЭО-5221.07.03.005
4
29

Номер детали на чертеже:

29

Седло клапана

Заводской номер: ЭО-5221.07.03.006 Количество на модель: 1
ЭО-5221.07.03.006
1
30

Номер детали на чертеже:

30

Клапан

Заводской номер: ЭО-5221.07.03.007 Количество на модель: 1
ЭО-5221.07.03.007
1
31

Номер детали на чертеже:

31

Стержень

Заводской номер: ЭО-5221.07.03.001 Количество на модель: 1
ЭО-5221.07.03.001
1
32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 9833.120.130 Количество на модель: 1
9833.120.130
1
