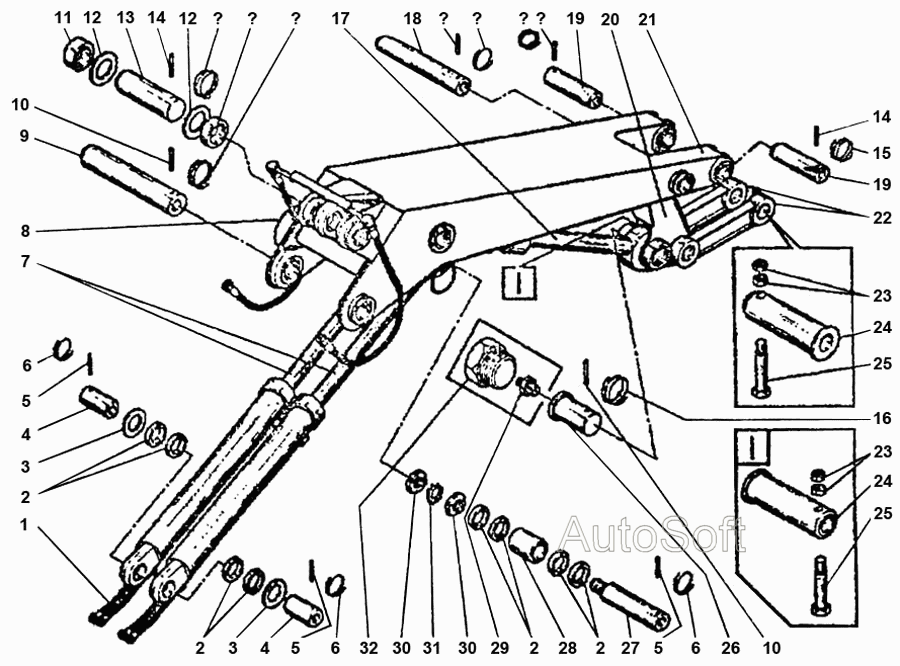

ЭО-5225.53.00.000-1 Установка рукояти прямая лопата ЭО-5225. Каталог 2009г.

ЭО-5124А.29.09.000 Трубопроводы рабочего оборудования ЭО-5225 ЭО-5225.53.31.000 Рукоять ЭО-5225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубопроводы установки рукояти

Заводской номер: ЭО-5225.53.35.000 Количество на модель: 1
ЭО-5225.53.35.000
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: ЭО-5122.02.00.009 Количество на модель: 8
ЭО-5122.02.00.009
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: ЭО-5122.13.00.017 Количество на модель: 2
ЭО-5122.13.00.017
2
4

Номер детали на чертеже:

4

Ось

Заводской номер: ЭО-5225.53.00.007 Количество на модель: 2
ЭО-5225.53.00.007
2
5

Номер детали на чертеже:

5

Палец

Заводской номер: ЭО-5126.29.00.011-1 Количество на модель: 4
ЭО-5126.29.00.011-1
4
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: ЭО-5126.29.00.013-1 Количество на модель: 4
ЭО-5126.29.00.013-1
4
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: ЭО-5221.29.06.000 Количество на модель: 2
ЭО-5221.29.06.000
2
8

Номер детали на чертеже:

8

Трубопроводы смазки рукояти

Заводской номер: ЭО-5225.53.33.000 Количество на модель: 1
ЭО-5225.53.33.000
1
9

Номер детали на чертеже:

9

Ось

Заводской номер: ЭО-5225.53.00.004 Количество на модель: 1
ЭО-5225.53.00.004
1
10

Номер детали на чертеже:

10

Палец

Заводской номер: ЭО-5225.53.00.013 Количество на модель: 2
ЭО-5225.53.00.013
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: ЭО-5225.53.00.012 Количество на модель: 2
ЭО-5225.53.00.012
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: ЭО-6121.13.00.019 Количество на модель: 2
ЭО-6121.13.00.019
2
13

Номер детали на чертеже:

13

Ось

Заводской номер: ЭО-5225.53.00.005 Количество на модель: 1
ЭО-5225.53.00.005
1
14

Номер детали на чертеже:

14

Палец

Заводской номер: ЭО-5124А.29.00.014 Количество на модель: 3
ЭО-5124А.29.00.014
3
16

Номер детали на чертеже:

16

Фиксатор

Заводской номер: ЭО-5225.53.00.014 Количество на модель: 2
ЭО-5225.53.00.014
2
17

Номер детали на чертеже:

17

Гидроцилиндр

Заводской номер: ЭО-6123А-1.13.05.000 Количество на модель: 1
ЭО-6123А-1.13.05.000
1
18

Номер детали на чертеже:

18

Ось

Заводской номер: ЭО-5225.53.00.001 Количество на модель: 1
ЭО-5225.53.00.001
1
19

Номер детали на чертеже:

19

Ось

Заводской номер: ЭО-5225.53.00.002 Количество на модель: 2
ЭО-5225.53.00.002
2
20

Номер детали на чертеже:

20

Рычаг

Заводской номер: ЭО-5225.53.34.000 Количество на модель: 1
ЭО-5225.53.34.000
1
21

Номер детали на чертеже:

21

Рукоять

Заводской номер: ЭО-5225.53.31.000 Количество на модель: 1
ЭО-5225.53.31.000
1
22

Номер детали на чертеже:

22

Тяга

Заводской номер: ЭО-5225.53.36.000 Количество на модель: 2
ЭО-5225.53.36.000
2
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 5916.24 Количество на модель: 4
5916.24
4
24

Номер детали на чертеже:

24

Ось

Заводской номер: ЭО-5225.53.00.008 Количество на модель: 2
ЭО-5225.53.00.008
2
25

Номер детали на чертеже:

25

Стопор

Заводской номер: ЭО-5225.53.00.009 Количество на модель: 2
ЭО-5225.53.00.009
2
26

Номер детали на чертеже:

26

Ось

Заводской номер: ЭО-5225.53.00.003 Количество на модель: 1
ЭО-5225.53.00.003
1
27

Номер детали на чертеже:

27

Ось

Заводской номер: ЭО-5225.53.00.006 Количество на модель: 1
ЭО-5225.53.00.006
1
28

Номер детали на чертеже:

28

Втулка

Заводской номер: ЭО-5225.53.00.011 Количество на модель: 1
ЭО-5225.53.00.011
1
29

Номер детали на чертеже:

29

Масленка

Заводской номер: 19853.1,3 Количество на модель: 1
19853.1,3
1
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 11871.100.2 Количество на модель: 2
11871.100.2
2
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 11872.100 Количество на модель: 1
11872.100
1
32

Номер детали на чертеже:

32

Пробка

Заводской номер: 041.30.1,5 Количество на модель: 1
041.30.1,5
1
