Трубопроводы на платформе ЭО-5122

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

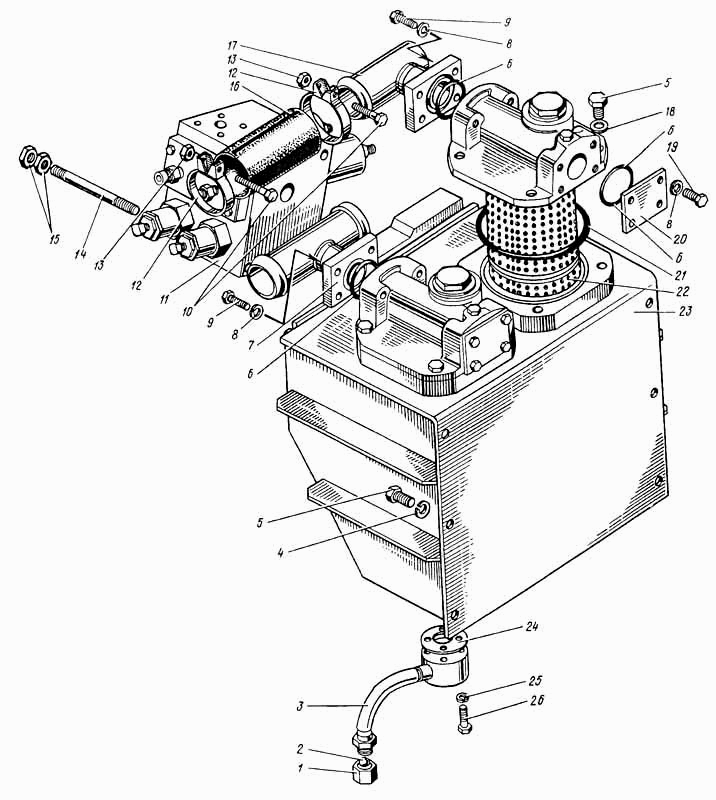

Установка фильтров

Заводской номер: ЭО-5122.09.33.000 Количество на модель:
ЭО-5122.09.33.000
1

Номер детали на чертеже:

1

Гайка специальная

Заводской номер: 109-6-31 Количество на модель: 1
109-6-31
1
2

Номер детали на чертеже:

2

Шарик

Заводской номер: БУ 23,813 мм Р Количество на модель: 1
БУ 23,813 мм Р
1
3

Номер детали на чертеже:

3

Патрубок

Заводской номер: ЭО-5122.09.33.080 Количество на модель: 1
ЭО-5122.09.33.080
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ШП-16 Количество на модель: 6
ШП-16
6
5

Номер детали на чертеже:

5

Болт

Заводской номер: БНТ-М16х30 Количество на модель: 14
БНТ-М16х30
14
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: КРУ-063-068-30-2-3 Количество на модель: 4
КРУ-063-068-30-2-3
4
7

Номер детали на чертеже:

7

Патрубок

Заводской номер: ЭО-5122.09.33.030-1 Количество на модель: 1
ЭО-5122.09.33.030-1
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: ШП-12 Количество на модель: 16
ШП-12
16
9

Номер детали на чертеже:

9

Болт

Заводской номер: БНТ-М12х35 Количество на модель: 8
БНТ-М12х35
8
10

Номер детали на чертеже:

10

Болт

Заводской номер: 102-М8х60 Количество на модель: 2
102-М8х60
2
11

Номер детали на чертеже:

11

Гидроаппарат регулирующий

Заводской номер: ЭО-5122.09.06.000-2 Количество на модель: 1
ЭО-5122.09.06.000-2
1
12

Номер детали на чертеже:

12

Хомут

Заводской номер: 102-90 Количество на модель: 2
102-90
2
13

Номер детали на чертеже:

13

Гайка

Заводской номер: ГШ-М8 Количество на модель: 2
ГШ-М8
2
14

Номер детали на чертеже:

14

Шпилька

Заводской номер: ШПН-М16х200(20/44) Количество на модель: 3
ШПН-М16х200(20/44)
3
15

Номер детали на чертеже:

15

Гайка

Заводской номер: ГШН-М16 Количество на модель: 6
ГШН-М16
6
16

Номер детали на чертеже:

16

Рукав

Заводской номер: Б(1)-16-63-86-У Количество на модель: 1
Б(1)-16-63-86-У
1
17

Номер детали на чертеже:

17

Патрубок

Заводской номер: ЭО-5122.09.33.050-1 Количество на модель: 1
ЭО-5122.09.33.050-1
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: ШЧ-16 Количество на модель: 8
ШЧ-16
8
19

Номер детали на чертеже:

19

Болт М12х30

Заводской номер: БНТ-М12х30 Количество на модель: 8
БНТ-М12х30
8
20

Номер детали на чертеже:

20

Крышка

Заводской номер: ЭО-5122.09.33.001 Количество на модель: 2
ЭО-5122.09.33.001
2
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: КРУ-185-190-36-2-3 Количество на модель: 2
КРУ-185-190-36-2-3
2
22

Номер детали на чертеже:

22

Фильтр

Заводской номер: 1.1.50-25 Количество на модель: 2
1.1.50-25
2
23

Номер детали на чертеже:

23

Бак фильтров

Заводской номер: ЭО-5122.09.33.010 Количество на модель: 1
ЭО-5122.09.33.010
1
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: ЭО-5122.09.33.002 Количество на модель: 1
ЭО-5122.09.33.002
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: ШП-10 Количество на модель:
ШП-10
26

Номер детали на чертеже:

26

Болт

Заводской номер: БНТ-М10х55 Количество на модель: 4
БНТ-М10х55
4
