Рабочее оборудование прямая лопата ЭО-5122

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

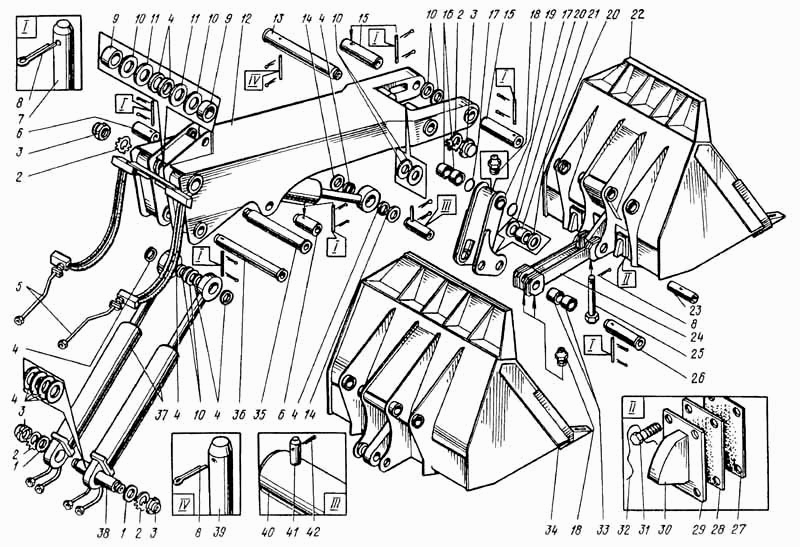

Рабочее оборудование прямая лопата

Заводской номер: ЭО-5122.13.00.000-1 Количество на модель:
ЭО-5122.13.00.000-1
1

Номер детали на чертеже:

1

Шайба

Заводской номер: ЭО-5122.06.00.003 Количество на модель: 2
ЭО-5122.06.00.003
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ШСМЛ-100 Количество на модель: 4
ШСМЛ-100
4
3

Номер детали на чертеже:

3

Гайка глухая

Заводской номер: ЭО-5122.06.00.006 Количество на модель: 4
ЭО-5122.06.00.006
4
4

Номер детали на чертеже:

4

Втулка

Заводской номер: ЭО-5122.02.00.009 Количество на модель: 12
ЭО-5122.02.00.009
12
5

Номер детали на чертеже:

5

Трубопроводы рабочего оборудования

Заводской номер: ЭО-5122.13.15.000-2 Количество на модель: 1
ЭО-5122.13.15.000-2
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: ЭО-5122.13.00.009-1 Количество на модель: 2
ЭО-5122.13.00.009-1
2
7

Номер детали на чертеже:

7

Палец

Заводской номер: ЭО-5122.02.00.008 Количество на модель: 6
ЭО-5122.02.00.008
6
8

Номер детали на чертеже:

8

Шплинт

Заводской номер: Ш-8х50 Количество на модель: 15
Ш-8х50
15
9

Номер детали на чертеже:

9

Втулка

Заводской номер: ЭО-5122.13.00.018 Количество на модель: 2
ЭО-5122.13.00.018
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: ЭО-5122.13.00.033 Количество на модель: 27
ЭО-5122.13.00.033
27
11

Номер детали на чертеже:

11

Шайба

Заводской номер: ЭО-5122.13.00.017 Количество на модель: 2
ЭО-5122.13.00.017
2
12

Номер детали на чертеже:

12

Рукоять прямой лопаты

Заводской номер: ЭО-5122.13.21.000-2 Количество на модель: 1
ЭО-5122.13.21.000-2
1
13

Номер детали на чертеже:

13

Ось

Заводской номер: ЭО-5122.13.00.006-1 Количество на модель: 1
ЭО-5122.13.00.006-1
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: ЭО-5122.13.00.016-1 Количество на модель: 2
ЭО-5122.13.00.016-1
2
15

Номер детали на чертеже:

15

Ось

Заводской номер: ЭО-5122.13.00.002 Количество на модель: 2
ЭО-5122.13.00.002
2
16

Номер детали на чертеже:

16

Втулка

Заводской номер: ЭО-5122.06.00.002 Количество на модель: 2
ЭО-5122.06.00.002
2
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: КРУ-110-120-58-2-2 Количество на модель: 2
КРУ-110-120-58-2-2
2
18

Номер детали на чертеже:

18

Масленка

Заводской номер: ТШ-1,3 Количество на модель: 5
ТШ-1,3
5
19

Номер детали на чертеже:

19

Рычаг

Заводской номер: ЭО-5122 .13.04.100-2 Количество на модель: 1
ЭО-5122 .13.04.100-2
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 035-110х2,5 Количество на модель: 2
035-110х2,5
2
21

Номер детали на чертеже:

21

Втулка

Заводской номер: ЭО-5122.13.00.019 Количество на модель: 1
ЭО-5122.13.00.019
1
22

Номер детали на чертеже:

22

Ковш пряной лопаты вместимостью 1,6 м.куб.

Заводской номер: ЭО-5122.13.11.000-1 Количество на модель: 1
ЭО-5122.13.11.000-1
1
23

Номер детали на чертеже:

23

Ось

Заводской номер: ЭО-5122.13.00.003 Количество на модель: 2
ЭО-5122.13.00.003
2
24

Номер детали на чертеже:

24

Тяга

Заводской номер: ЭО-5122.13.10.100-1 Количество на модель: 1
ЭО-5122.13.10.100-1
1
25

Номер детали на чертеже:

25

Палец

Заводской номер: ЭО-5122.13.00.021 Количество на модель: 1
ЭО-5122.13.00.021
1
26

Номер детали на чертеже:

26

Ось

Заводской номер: ЭО-5122.13.00.004-1 Количество на модель: 1
ЭО-5122.13.00.004-1
1
27

Номер детали на чертеже:

27

Амортизатор

Заводской номер: ЭО-5122.13.29.012 Количество на модель: 2
ЭО-5122.13.29.012
2
28

Номер детали на чертеже:

28

Амортизатор

Заводской номер: ЭО-5122.13.29.004 Количество на модель: 2
ЭО-5122.13.29.004
2
29

Номер детали на чертеже:

29

Основание

Заводской номер: ЭО-5122.13.29.005 Количество на модель: 2
ЭО-5122.13.29.005
2
30

Номер детали на чертеже:

30

Упор

Заводской номер: ЭО-5122.13.29.001-1 Количество на модель: 2
ЭО-5122.13.29.001-1
2
31

Номер детали на чертеже:

31

Болт

Заводской номер: БНТ-М20х70 Количество на модель: 8
БНТ-М20х70
8
32

Номер детали на чертеже:

32

Проволока L=80 мм

Заводской номер: ПЖ-2 Количество на модель: 1
ПЖ-2
1
33

Номер детали на чертеже:

33

Втулка

Заводской номер: ЭО-5122.13 .10.001 Количество на модель: 4
ЭО-5122.13 .10.001
4
34

Номер детали на чертеже:

34

Ковш погрузочный вместимостью 2 м. куб.

Заводской номер: ЭО-5122.13.03.000-1 Количество на модель: 1
ЭО-5122.13.03.000-1
1
35

Номер детали на чертеже:

35

Ось

Заводской номер: ЭО-5122.13.00.011-2 Количество на модель: 1
ЭО-5122.13.00.011-2
1
36

Номер детали на чертеже:

36

Ось

Заводской номер: ЭО-5122.13.00.001 Количество на модель: 1
ЭО-5122.13.00.001
1
37

Номер детали на чертеже:

37

Гидроцилиндр

Заводской номер: ЭО-5122.13.13.000-1 Количество на модель: 3
ЭО-5122.13.13.000-1
3
38

Номер детали на чертеже:

38

Ось

Заводской номер: ЭО-5122.13.00.005 Количество на модель: 1
ЭО-5122.13.00.005
1
39

Номер детали на чертеже:

39

Палец

Заводской номер: ЭО-5122.13.00.014-1 Количество на модель: 1
ЭО-5122.13.00.014-1
1
40

Номер детали на чертеже:

40

Ось

Заводской номер: ЭО-5122.13.00.013-2 Количество на модель: 1
ЭО-5122.13.00.013-2
1
41

Номер детали на чертеже:

41

Палец

Заводской номер: ЭО-5122.13.00.008-1 Количество на модель: 1
ЭО-5122.13.00.008-1
1
42

Номер детали на чертеже:

42

Шплинт

Заводской номер: Ш-6,3х40 Количество на модель: 2
Ш-6,3х40
2
