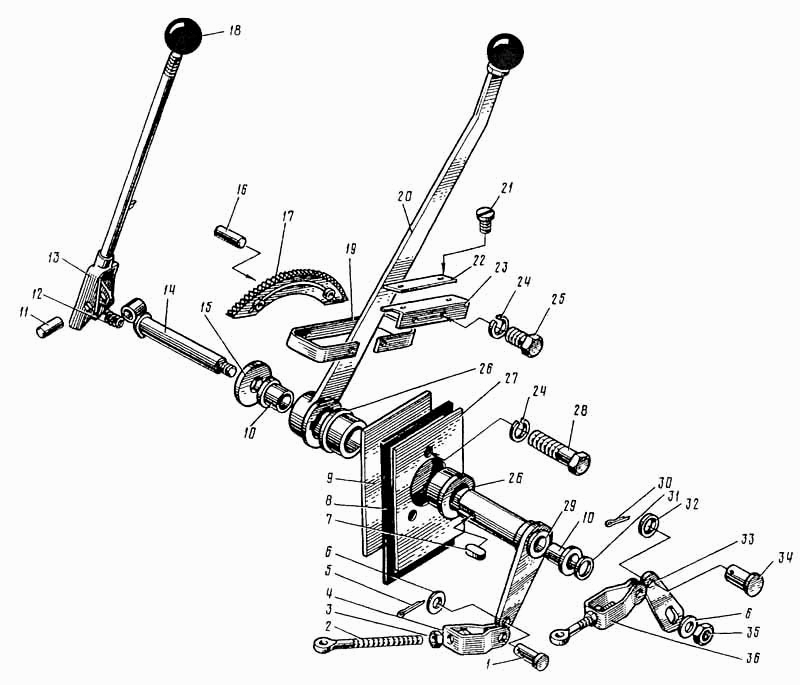

Рычаги управления ЭО-5122

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рычаги управления

Заводской номер: ЭО-5122.04.07.000 Количество на модель:
ЭО-5122.04.07.000
1

Номер детали на чертеже:

1

Ось

Заводской номер: 22-10х4х30 Количество на модель: 1
22-10х4х30
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 025-1-М8х100х70 Количество на модель: 2
025-1-М8х100х70
2
3

Номер детали на чертеже:

3

Гайка

Заводской номер: ГШ-М8 Количество на модель: 4
ГШ-М8
4
4

Номер детали на чертеже:

4

Серьга

Заводской номер: ЭО-5122.04.07.014 Количество на модель: 1
ЭО-5122.04.07.014
1
5

Номер детали на чертеже:

5

Шплинт

Заводской номер: Ш-2.5х20 Количество на модель: 1
Ш-2.5х20
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: ШЧ-10 Количество на модель: 2
ШЧ-10
2
7

Номер детали на чертеже:

7

Шпонка

Заводской номер: ШПП-10х8х25 Количество на модель: 1
ШПП-10х8х25
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: ЭО-5122.04.07.003 Количество на модель: 1
ЭО-5122.04.07.003
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: ЭО-5122.04.07.001 Количество на модель: 1
ЭО-5122.04.07.001
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: ЭО-5122.04.07.008 Количество на модель: 2
ЭО-5122.04.07.008
2
11

Номер детали на чертеже:

11

Штифт

Заводской номер: ШТЦ-10Гх30 Количество на модель: 1
ШТЦ-10Гх30
1
12

Номер детали на чертеже:

12

Пружина

Заводской номер: 111В-6-10 Количество на модель: 1
111В-6-10
1
13

Номер детали на чертеже:

13

Рукоятка

Заводской номер: ЭО-5122.00.07.300 Количество на модель: 1
ЭО-5122.00.07.300
1
14

Номер детали на чертеже:

14

Ось

Заводской номер: ЭО-5122.04.07.007 Количество на модель: 1
ЭО-5122.04.07.007
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ЭО-5122.04.07.009 Количество на модель: 1
ЭО-5122.04.07.009
1
16

Номер детали на чертеже:

16

Штифт

Заводской номер: ШТЦ-6Гх22 Количество на модель: 1
ШТЦ-6Гх22
1
17

Номер детали на чертеже:

17

Сектор

Заводской номер: 111В-6Б-13 Количество на модель: 1
111В-6Б-13
1
18

Номер детали на чертеже:

18

Головка

Заводской номер: 109-1-20Б Количество на модель: 2
109-1-20Б
2
19

Номер детали на чертеже:

19

Обечайка

Заводской номер: ЭО-5122.04.07.005 Количество на модель: 1
ЭО-5122.04.07.005
1
20

Номер детали на чертеже:

20

Рычаг

Заводской номер: ЭО-6122.04.07.100 Количество на модель: 1
ЭО-6122.04.07.100
1
21

Номер детали на чертеже:

21

Винт

Заводской номер: ВПК-М3х6 Количество на модель: 2
ВПК-М3х6
2
22

Номер детали на чертеже:

22

Табличка

Заводской номер: ЭО-5122.04.07.015 Количество на модель: 1
ЭО-5122.04.07.015
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: ШП-8 Количество на модель: 9
ШП-8
9
25

Номер детали на чертеже:

25

Болт

Заводской номер: БНТ-М8х16 Количество на модель: 6
БНТ-М8х16
6
25

Номер детали на чертеже:

25

Уголок

Заводской номер: ЭО-5122.04.07.004 Количество на модель: 1
ЭО-5122.04.07.004
1
26

Номер детали на чертеже:

26

Втулка

Заводской номер: 030-12-36х30 Количество на модель: 2
030-12-36х30
2
27

Номер детали на чертеже:

27

Крышка

Заводской номер: ЭО-5122.04.07.002 Количество на модель: 1
ЭО-5122.04.07.002
1
28

Номер детали на чертеже:

28

Болт

Заводской номер: БНТ-М8Х40 Количество на модель: 3
БНТ-М8Х40
3
29

Номер детали на чертеже:

29

Рычаг

Заводской номер: ЭО-5122.04.07.200 Количество на модель: 1
ЭО-5122.04.07.200
1
30

Номер детали на чертеже:

30

Шплинт

Заводской номер: 1-2х16 Количество на модель: 1
1-2х16
1
31

Номер детали на чертеже:

31

Шайба

Заводской номер: ШЧ-16 Количество на модель: 1
ШЧ-16
1
32

Номер детали на чертеже:

32

Шайба

Заводской номер: ШЧ-8 Количество на модель: 1
ШЧ-8
1
33

Номер детали на чертеже:

33

Рычаг

Заводской номер: 111В-6-15А Количество на модель: 1
111В-6-15А
1
34

Номер детали на чертеже:

34

Ось

Заводской номер: 22-8х4х20 Количество на модель: 1
22-8х4х20
1
35

Номер детали на чертеже:

35

Гайка

Заводской номер: ГШ-М10 Количество на модель: 1
ГШ-М10
1
36

Номер детали на чертеже:

36

Серьга

Заводской номер: 111Г-6А-21 Количество на модель: 1
111Г-6А-21
1
