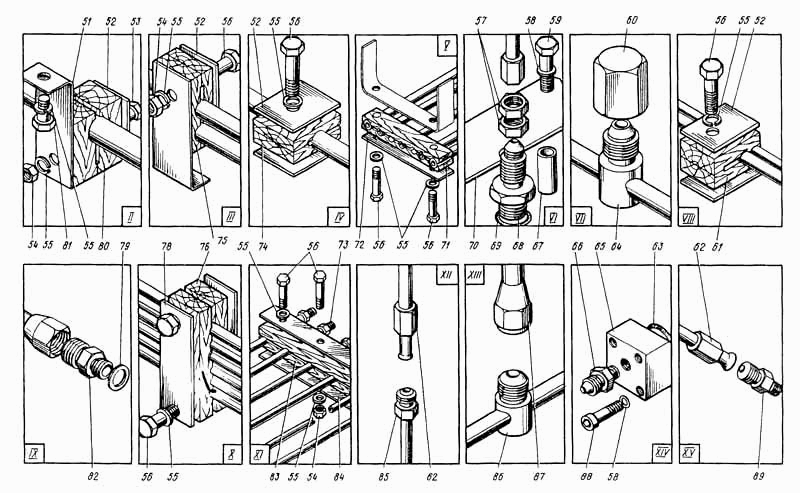

Трубопроводы управления на платформе ЭО-5122

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Трубопроводы управления на платформе

Заводской номер: ЭО-5122.05.25.000-2 Количество на модель:
ЭО-5122.05.25.000-2
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 077-14 Количество на модель: 2
077-14
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 087-М30х2 Количество на модель: 2
087-М30х2
2
3

Номер детали на чертеже:

3

Ниппель

Заводской номер: 086-14 Количество на модель: 2
086-14
2
4

Номер детали на чертеже:

4

Трубка L=1100 мм

Заводской номер: ЭО-5122.05.25.103 Количество на модель: 1
ЭО-5122.05.25.103
1
5

Номер детали на чертеже:

5

Пневмогидроаккумулятор 64020 А

Заводской номер: 640.20.00.000 Количество на модель: 1
640.20.00.000
1
6

Номер детали на чертеже:

6

Трубка L=700 мм

Заводской номер: ЭО-5122.05.25.099 Количество на модель: 1
ЭО-5122.05.25.099
1
7

Номер детали на чертеже:

7

Обратный клапан

Заводской номер: Г51-23 Количество на модель: 1
Г51-23
1
8

Номер детали на чертеже:

8

Трубка L=100 мм

Заводской номер: ЭО-5122.05.25.089 Количество на модель: 1
ЭО-5122.05.25.089
1
9

Номер детали на чертеже:

9

Трубка L=500 мм

Заводской номер: ЭО-5122.05.25.039 Количество на модель: 1
ЭО-5122.05.25.039
1
10

Номер детали на чертеже:

10

Трубка L=200 мм

Заводской номер: ЭО-5122.05.25.038 Количество на модель: 1
ЭО-5122.05.25.038
1
11

Номер детали на чертеже:

11

Золотник напорный

Заводской номер: БГ54-23 Количество на модель: 1
БГ54-23
1
12

Номер детали на чертеже:

12

Клапан предохранительный

Заводской номер: Г52-23 Количество на модель: 1
Г52-23
1
13

Номер детали на чертеже:

13

Трубка L=1200 мм

Заводской номер: ЭО-5122.05.25.047 Количество на модель: 1
ЭО-5122.05.25.047
1
14

Номер детали на чертеже:

14

Трубка L=100 мм

Заводской номер: ЭО-5122.02.25.098 Количество на модель: 1
ЭО-5122.02.25.098
1
15

Номер детали на чертеже:

15

Трубка L=1500 мм

Заводской номер: ЭО-5122.05.25.045 Количество на модель: 1
ЭО-5122.05.25.045
1
16

Номер детали на чертеже:

16

Трубка L=1500 мм

Заводской номер: ЭО-5122.05.25.046 Количество на модель: 1
ЭО-5122.05.25.046
1
17

Номер детали на чертеже:

17

Штуцер тройниковый

Заводской номер: ЭО-5122.05.25.713 Количество на модель: 1
ЭО-5122.05.25.713
1
18

Номер детали на чертеже:

18

Трубка L=100 мм

Заводской номер: ЭО-5122.05.25.112 Количество на модель: 1
ЭО-5122.05.25.112
1
19

Номер детали на чертеже:

19

Трубка L=200 мм

Заводской номер: ЭО-5122.05.25.113 Количество на модель: 1
ЭО-5122.05.25.113
1
20

Номер детали на чертеже:

20

Трубка L=1000 мм

Заводской номер: ЭО-5122.05.25.043 Количество на модель: 1
ЭО-5122.05.25.043
1
21

Номер детали на чертеже:

21

Трубка L=350 мм

Заводской номер: ЭО-5122.05.25.053 Количество на модель: 1
ЭО-5122.05.25.053
1
22

Номер детали на чертеже:

22

Трубка L=400 мм

Заводской номер: ЭО-5122.05.25.052 Количество на модель: 1
ЭО-5122.05.25.052
1
23

Номер детали на чертеже:

23

Трубка L=500 мм

Заводской номер: ЭО-5122.05.25.051 Количество на модель: 1
ЭО-5122.05.25.051
1
24

Номер детали на чертеже:

24

Трубка L=1200 мм

Заводской номер: ЭО-5122.05.25.044 Количество на модель: 1
ЭО-5122.05.25.044
1
25

Номер детали на чертеже:

25

Трубка L=550 мм

Заводской номер: ЭО-5122.05.25.101 Количество на модель: 1
ЭО-5122.05.25.101
1
26

Номер детали на чертеже:

26

Трубка L=600 мм

Заводской номер: ЭО-5122.05.25.102 Количество на модель: 1
ЭО-5122.05.25.102
1
27

Номер детали на чертеже:

27

Трубка L=1200 мм

Заводской номер: ЭО-5122.05.25.104 Количество на модель: 1
ЭО-5122.05.25.104
1
28

Номер детали на чертеже:

28

Трубка L=1500 мм

Заводской номер: ЭО-5122.05.25.059 Количество на модель: 1
ЭО-5122.05.25.059
1
29

Номер детали на чертеже:

29

Трубка L=12000 мм

Заводской номер: ЭО-5122.05.25.105 Количество на модель: 1
ЭО-5122.05.25.105
1
30

Номер детали на чертеже:

30

Колодка

Заводской номер: 007-21-22 Количество на модель: 2
007-21-22
2
30

Номер детали на чертеже:

30

Трубка L=1250 мм

Заводской номер: ЭО-5122.05.25.106 Количество на модель: 1
ЭО-5122.05.25.106
1
31

Номер детали на чертеже:

31

Трубка L=1250 мм

Заводской номер: ЭО-5122.05.25.107 Количество на модель: 1
ЭО-5122.05.25.107
1
32

Номер детали на чертеже:

32

Трубка L=1300 мм

Заводской номер: ЭО-5122.05.25.108 Количество на модель: 1
ЭО-5122.05.25.108
1
33

Номер детали на чертеже:

33

Трубка L=1300 мм

Заводской номер: ЭО-5122.05.25.109 Количество на модель: 1
ЭО-5122.05.25.109
1
34

Номер детали на чертеже:

34

Трубка L=1300 мм

Заводской номер: ЭО-5122.05.25.111 Количество на модель: 1
ЭО-5122.05.25.111
1
35

Номер детали на чертеже:

35

Трубка L=200 мм

Заводской номер: ЭО-5122.05.25.078 Количество на модель: 1
ЭО-5122.05.25.078
1
36

Номер детали на чертеже:

36

Штуцер

Заводской номер: ЭО-5122.05.25.122 Количество на модель: 1
ЭО-5122.05.25.122
1
37

Номер детали на чертеже:

37

Трубка L=650 мм

Заводской номер: ЭО-5122.05.25.079 Количество на модель: 1
ЭО-5122.05.25.079
1
38

Номер детали на чертеже:

38

Трубка L=600 мм

Заводской номер: ЭО-5122.05.25.077 Количество на модель: 1
ЭО-5122.05.25.077
1
39

Номер детали на чертеже:

39

Трубка L=1500 мм

Заводской номер: ЭО-5122.05.25.076 Количество на модель: 1
ЭО-5122.05.25.076
1
40

Номер детали на чертеже:

40

Трубка L=650 мм

Заводской номер: ЭО-5122.05.25.074 Количество на модель: 1
ЭО-5122.05.25.074
1
41

Номер детали на чертеже:

41

Трубка L=600 ми

Заводской номер: ЭО-5122.05.25.075 Количество на модель: 1
ЭО-5122.05.25.075
1
42

Номер детали на чертеже:

42

Трубка L=1300 мм

Заводской номер: ЭО-5122.05.25.092 Количество на модель: 1
ЭО-5122.05.25.092
1
43

Номер детали на чертеже:

43

Трубка L=1500 мм

Заводской номер: ЭО-5122.05.25.088 Количество на модель: 1
ЭО-5122.05.25.088
1
44

Номер детали на чертеже:

44

Рукав

Заводской номер: ЭО-5122.05.23.010 Количество на модель: 1
ЭО-5122.05.23.010
1
45

Номер детали на чертеже:

45

Трубка L=1200 мм

Заводской номер: ЭО-5122.05.25.094 Количество на модель: 1
ЭО-5122.05.25.094
1
46

Номер детали на чертеже:

46

Трубка L=1000 мм

Заводской номер: ЭО-5122.05.25.095 Количество на модель: 1
ЭО-5122.05.25.095
1
47

Номер детали на чертеже:

47

Переходник

Заводской номер: ЭО-5122.05.25.017 Количество на модель: 1
ЭО-5122.05.25.017
1
48

Номер детали на чертеже:

48

Трубка L=1200 мм

Заводской номер: ЭО-5122.05.25.031 Количество на модель: 1
ЭО-5122.05.25.031
1
49

Номер детали на чертеже:

49

Трубка L=800 мм

Заводской номер: ЭО-5122.05.25.096 Количество на модель: 1
ЭО-5122.05.25.096
1
50

Номер детали на чертеже:

50

Трубка L=1500 мм

Заводской номер: ЭО-5122.05.25.097 Количество на модель: 1
ЭО-5122.05.25.097
1
51

Номер детали на чертеже:

51

Кронштейн

Заводской номер: ЭО-5122.05.25.016 Количество на модель: 3
ЭО-5122.05.25.016
3
52

Номер детали на чертеже:

52

Накладка

Заводской номер: 017-11-60 Количество на модель: 11
017-11-60
11
53

Номер детали на чертеже:

53

Болт

Заводской номер: БНТ-М10х70 Количество на модель: 1
БНТ-М10х70
1
54

Номер детали на чертеже:

54

Гайка

Заводской номер: ГШ-М10 Количество на модель: 4
ГШ-М10
4
55

Номер детали на чертеже:

55

Шайба

Заводской номер: ШП-10 Количество на модель: 17
ШП-10
17
56

Номер детали на чертеже:

56

Болт

Заводской номер: БНТ-М10х50 Количество на модель: 13
БНТ-М10х50
13
57

Номер детали на чертеже:

57

Гайка

Заводской номер: ГШН-М20 Количество на модель: 2
ГШН-М20
2
58

Номер детали на чертеже:

58

Шайба

Заводской номер: ШП-12 Количество на модель: 7
ШП-12
7
59

Номер детали на чертеже:

59

Болт

Заводской номер: БНТ-М12х80 Количество на модель: 3
БНТ-М12х80
3
60

Номер детали на чертеже:

60

Заглушка

Заводской номер: 109-5-110 Количество на модель: 1
109-5-110
1
61

Номер детали на чертеже:

61

Колодка

Заводской номер: 007-22-10 Количество на модель: 1
007-22-10
1
62

Номер детали на чертеже:

62

Гайка соединительная

Заводской номер: 109-5-6 Количество на модель: 32
109-5-6
32
63

Номер детали на чертеже:

63

Кольцо

Заводской номер: КРУ-032-038-36-2-2 Количество на модель: 1
КРУ-032-038-36-2-2
1
64

Номер детали на чертеже:

64

Тройник

Заводской номер: ЭО-5122.05.25.702 Количество на модель: 2
ЭО-5122.05.25.702
2
65

Номер детали на чертеже:

65

Фланец

Заводской номер: ЭО-5122.05.25.011 Количество на модель: 1
ЭО-5122.05.25.011
1
66

Номер детали на чертеже:

66

Штуцер

Заводской номер: ЭО-5122.05.25.014 Количество на модель: 6
ЭО-5122.05.25.014
6
67

Номер детали на чертеже:

67

Трубка L=60 мм

Заводской номер: ЭО-5122.05.25.093 Количество на модель: 3
ЭО-5122.05.25.093
3
68

Номер детали на чертеже:

68

Штуцер

Заводской номер: ЭО-5122.05.25.008 Количество на модель: 1
ЭО-5122.05.25.008
1
69

Номер детали на чертеже:

69

Кольцо

Заводской номер: КРУ-024-030-36-2-2 Количество на модель: 1
КРУ-024-030-36-2-2
1
70

Номер детали на чертеже:

70

Фланец

Заводской номер: ЭО-5122.05.25.009 Количество на модель: 1
ЭО-5122.05.25.009
1
71

Номер детали на чертеже:

71

Колодка

Заводской номер: ЭО-5122.04.17.001 Количество на модель: 2
ЭО-5122.04.17.001
2
72

Номер детали на чертеже:

72

Накладка

Заводской номер: ЭО-5122.04.17.002 Количество на модель: 1
ЭО-5122.04.17.002
1
73

Номер детали на чертеже:

73

Штуцер

Заводской номер: 081-6 Количество на модель: 7
081-6
7
74

Номер детали на чертеже:

74

Колодка

Заводской номер: 007-21-17 Количество на модель: 4
007-21-17
4
75

Номер детали на чертеже:

75

Колодка

Заводской номер: 007-22-17 Количество на модель: 4
007-22-17
4
76

Номер детали на чертеже:

76

Колодка

Заводской номер: ЭО-5122.05.25.021 Количество на модель: 2
ЭО-5122.05.25.021
2
78

Номер детали на чертеже:

78

Накладка

Заводской номер: ЭО-5122.05.25.022 Количество на модель: 2
ЭО-5122.05.25.022
2
79

Номер детали на чертеже:

79

Прокладка

Заводской номер: 088-18 Количество на модель: 1
088-18
1
81

Номер детали на чертеже:

81

Болт

Заводской номер: БНТ-М10х20 Количество на модель: 3
БНТ-М10х20
3
82

Номер детали на чертеже:

82

Штуцер

Заводской номер: ЭО-5122.05.25.012 Количество на модель: 1
ЭО-5122.05.25.012
1
83

Номер детали на чертеже:

83

Колодка

Заводской номер: ЭО-5122.05.25.023 Количество на модель: 2
ЭО-5122.05.25.023
2
84

Номер детали на чертеже:

84

Накладка

Заводской номер: ЭО-5122.05.25.024 Количество на модель: 2
ЭО-5122.05.25.024
2
85

Номер детали на чертеже:

85

Штуцер

Заводской номер: ЭО-5122.05.25.512 Количество на модель: 3
ЭО-5122.05.25.512
3
86

Номер детали на чертеже:

86

Штуцер тройниковый

Заводской номер: ЭО-5122.05.25.663 Количество на модель: 2
ЭО-5122.05.25.663
2
87

Номер детали на чертеже:

87

Гайка соединительная

Заводской номер: 109-5-7 Количество на модель: 19
109-5-7
19
88

Номер детали на чертеже:

88

Винт

Заводской номер: ВЦШ-М12х45 Количество на модель: 4
ВЦШ-М12х45
4
89

Номер детали на чертеже:

89

Штуцер К1/4

Заводской номер: ЭО-5122.05.25.013 Количество на модель: 1
ЭО-5122.05.25.013
1
Вернуться в раздел каталога
