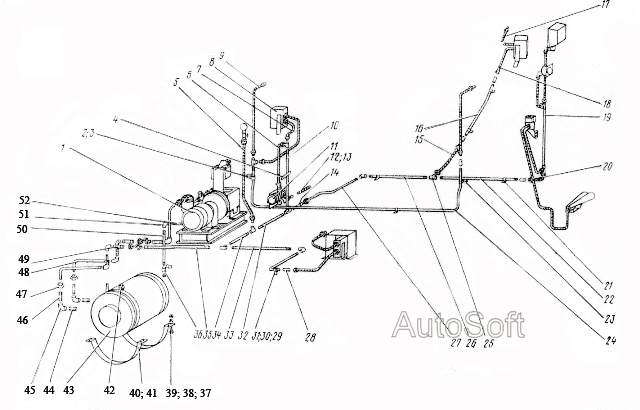

Установка компрессора ЭК-4 ЭКГ-5А. Каталог 2009г.

Установка компрессора ЭК-4 ЭКГ-5А Установка компрессора ЭК-7В ЭКГ-5А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пневмосистема

Заводской номер: 1082.19.00СБ Количество на модель: 1
1082.19.00СБ
1

Номер детали на чертеже:

Пневмосистема

Заводской номер: 1082.19.00-1СБ Количество на модель: 1
1082.19.00-1СБ
1

Номер детали на чертеже:

Распределитель тормоза подъема

Заводской номер: 1082.19.01СБ Количество на модель: 1
1082.19.01СБ
1

Номер детали на чертеже:

Распределитель тормоза напора

Заводской номер: 1082.19.17СБ Количество на модель: 1
1082.19.17СБ
1

Номер детали на чертеже:

Распределитель тормозов поворота

Заводской номер: 1082.19.21СБ Количество на модель: 1
1082.19.21СБ
1
1

Номер детали на чертеже:

1

Установка компрессора ЭК-4

Заводской номер: 1082.19.100-1СБ Количество на модель: 1
1082.19.100-1СБ
1
1

Номер детали на чертеже:

1

Установка компрессора ЭК-4

Заводской номер: 1082.19.100CБ Количество на модель: 1
1082.19.100CБ
1
2

Номер детали на чертеже:

2

Кронштейн левый

Заводской номер: 1080.19.26СБ Количество на модель: 1
1080.19.26СБ
1
3

Номер детали на чертеже:

3

Скоба 28-1

Заводской номер: Скоба 28-1 Количество на модель: 3
Скоба 28-1
3
4

Номер детали на чертеже:

4

Планка

Заводской номер: 1082.19.40 Количество на модель: 1
1082.19.40
1
5

Номер детали на чертеже:

5

Установка манометра

Заводской номер: 1082.19.12СБ Количество на модель: 1
1082.19.12СБ
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 1082.19.24СБ Количество на модель: 1
1082.19.24СБ
1
7

Номер детали на чертеже:

7

Рукав

Заводской номер: 1082.1907СБ Количество на модель: 2
1082.1907СБ
2
8

Номер детали на чертеже:

8

Распределитель РЭП 1-1 -20

Заводской номер: 03820.00-01CБ Количество на модель: 3
03820.00-01CБ
3
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 1082.19.18СБ Количество на модель: 4
1082.19.18СБ
4
10

Номер детали на чертеже:

10

Труба

Заводской номер: 1082.19.39 Количество на модель: 1
1082.19.39
1
11

Номер детали на чертеже:

11

Установка редукционного клапана

Заводской номер: 1082.19.25СБ Количество на модель: 1
1082.19.25СБ
1
11

Номер детали на чертеже:

11

Установка редукционного клапана

Заводской номер: 1082.19.25-1СБ Количество на модель: 1
1082.19.25-1СБ
1
12

Номер детали на чертеже:

12

Хомутик 22

Заводской номер: 02722.00 Количество на модель: 1
02722.00
1
12

Номер детали на чертеже:

12

Хомутик 22

Заводской номер: 02722.01 Количество на модель: 1
02722.01
1
13

Номер детали на чертеже:

13

Рукав Г (IV) -10-1 2Т

Заводской номер: Рукав Г (IV) -10-1 2Т Количество на модель: 1
Рукав Г (IV) -10-1 2Т
1
14

Номер детали на чертеже:

14

Труба

Заводской номер: 1082.19.36 Количество на модель: 1
1082.19.36
1
15

Номер детали на чертеже:

15

Рукав

Заводской номер: 1082.19.08СБ Количество на модель: 2
1082.19.08СБ
2
16

Номер детали на чертеже:

16

Труба

Заводской номер: 1080.19.39 Количество на модель: 1
1080.19.39
1
17

Номер детали на чертеже:

17

Рукав

Заводской номер: 1082.19.51СБ Количество на модель: 1
1082.19.51СБ
1
18

Номер детали на чертеже:

18

Рукав

Заводской номер: 1082.19.19СБ Количество на модель: 1
1082.19.19СБ
1
19

Номер детали на чертеже:

19

Пневмосистема кабины

Заводской номер: 1080.19.300-1СБ Количество на модель: 1
1080.19.300-1СБ
1
19

Номер детали на чертеже:

19

Пневмосистема кабины

Заводской номер: 1082.19.300-1СБ Количество на модель: 1
1082.19.300-1СБ
1
20

Номер детали на чертеже:

20

Наконечник 20

Заводской номер: Наконечник 20 Количество на модель: 1
Наконечник 20
1
21

Номер детали на чертеже:

21

Крепление 28-1

Заводской номер: Крепление 28-1 Количество на модель: 11
Крепление 28-1
11
21

Номер детали на чертеже:

21

Крепление 28-1

Заводской номер: 01197.00-1 Количество на модель: 11
01197.00-1
11
22

Номер детали на чертеже:

22

Труба

Заводской номер: 1082.19.38 Количество на модель: 1
1082.19.38
1
23

Номер детали на чертеже:

23

Кронштейн правый

Заводской номер: 1080.19.23СБ Количество на модель: 1
1080.19.23СБ
1
24

Номер детали на чертеже:

24

Труба

Заводской номер: 1080.19.36 Количество на модель: 1
1080.19.36
1
25

Номер детали на чертеже:

25

Тройник 20

Заводской номер: Тройник 20 Количество на модель: 5
Тройник 20
5
26

Номер детали на чертеже:

26

Труба

Заводской номер: 1080.19.38 Количество на модель: 1
1080.19.38
1
27

Номер детали на чертеже:

27

Труба

Заводской номер: 1082.19.37 Количество на модель: 1
1082.19.37
1
28

Номер детали на чертеже:

28

Муфта К Труб. 3/4

Заводской номер: Муфта К Труб. 3/4 Количество на модель: 6
Муфта К Труб. 3/4
6
29

Номер детали на чертеже:

29

Труба

Заводской номер: 1080.19.27 Количество на модель: 1
1080.19.27
1
30

Номер детали на чертеже:

30

Планка

Заводской номер: 1080.19.47-1 Количество на модель: 1
1080.19.47-1
1
31

Номер детали на чертеже:

31

Болт M10х20.58

Заводской номер: Болт M10х20.58 Количество на модель: 3
Болт M10х20.58
3
32

Номер детали на чертеже:

32

Труба

Заводской номер: 1082.19.35 Количество на модель: 1
1082.19.35
1
33

Номер детали на чертеже:

33

Труба

Заводской номер: 1082.19.32 Количество на модель: 1
1082.19.32
1
34

Номер детали на чертеже:

34

Труба

Заводской номер: 1082.19.33 Количество на модель: 1
1082.19.33
1
35

Номер детали на чертеже:

35

Труба

Заводской номер: 1082.19.34 Количество на модель: 1
1082.19.34
1
36

Номер детали на чертеже:

36

Муфта К Труб.1/2

Заводской номер: Муфта К Труб.1/2 Количество на модель: 1
Муфта К Труб.1/2
1
37

Номер детали на чертеже:

37

Болт М 12х40.58

Заводской номер: Болт М 12х40.58 Количество на модель: 8
Болт М 12х40.58
8
38

Номер детали на чертеже:

38

Гайка M12.4

Заводской номер: Гайка M12.4 Количество на модель: 8
Гайка M12.4
8
39

Номер детали на чертеже:

39

Шайба 12 65Г

Заводской номер: Шайба 12 65Г Количество на модель: 8
Шайба 12 65Г
8
40

Номер детали на чертеже:

40

Ниппель К Труб. 3/4х52

Заводской номер: Ниппель К Труб. 3/4х52 Количество на модель: 5
Ниппель К Труб. 3/4х52
5
40

Номер детали на чертеже:

40

Хомут

Заводской номер: 1080.19.45 Количество на модель: 2
1080.19.45
2
41

Номер детали на чертеже:

41

Прокладка 2х80.х1625

Заводской номер: 1080.19.46 Количество на модель: 2
1080.19.46
2
42

Номер детали на чертеже:

42

Пробка 15

Заводской номер: Пробка 15 Количество на модель: 1
Пробка 15
1
43

Номер детали на чертеже:

43

Воздухосборник

Заводской номер: 1080.19.200СБ Количество на модель: 1
1080.19.200СБ
1
44

Номер детали на чертеже:

44

Ниппель 20

Заводской номер: Ниппель 20 Количество на модель: 2
Ниппель 20
2
45

Номер детали на чертеже:

45

Угольник 20

Заводской номер: Угольник 20 Количество на модель: 8
Угольник 20
8
46

Номер детали на чертеже:

46

Труба

Заводской номер: 1080.19.49 Количество на модель:
1080.19.49
47

Номер детали на чертеже:

47

Гайка К Труб 3/4"

Заводской номер: 01236.00 Количество на модель: 5
01236.00
5
48

Номер детали на чертеже:

48

Труба

Заводской номер: 1080.19.31 Количество на модель: 1
1080.19.31
1
49

Номер детали на чертеже:

49

Труба

Заводской номер: 1080.19.30 Количество на модель: 3
1080.19.30
3
50

Номер детали на чертеже:

50

Труба

Заводской номер: 1080.19.40 Количество на модель: 1
1080.19.40
1
51

Номер детали на чертеже:

51

Угольник 16

Заводской номер: Угольник 16 Количество на модель: 1
Угольник 16
1
52

Номер детали на чертеже:

52

Труба

Заводской номер: 1080.19.33 Количество на модель: 1
1080.19.33
1
