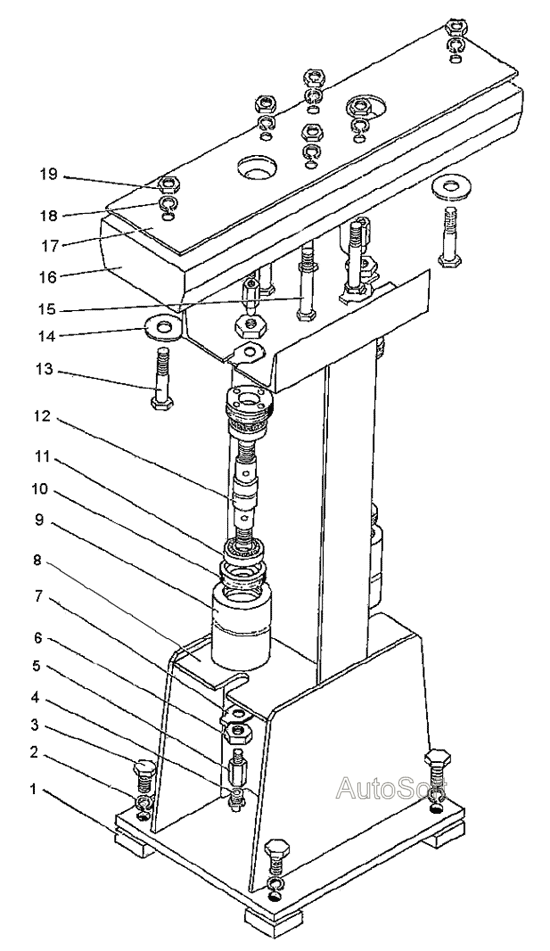

Установка направляющих роликов ЭКГ-5А. Каталог 2009г.

Головная часть стрелы ЭКГ-5А Тормоз напора ЭКГ-5А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка направляющих роликов

Заводской номер: 1080.05.600СБ Количество на модель: 1
1080.05.600СБ
1
1

Номер детали на чертеже:

1

Бонка

Заводской номер: 1080.05.614 Количество на модель: 4
1080.05.614
4
2

Номер детали на чертеже:

2

Шайба 20 65Г

Заводской номер: Шайба 20 65Г Количество на модель: 4
Шайба 20 65Г
4
3

Номер детали на чертеже:

3

Болт М20х40.58

Заводской номер: Болт М20х40.58 Количество на модель: 4
Болт М20х40.58
4
4

Номер детали на чертеже:

4

Масленка винтовая МВ3/8

Заводской номер: Масленка винтовая МВ3/8 Количество на модель: 4
Масленка винтовая МВ3/8
4
5

Номер детали на чертеже:

5

Футорка

Заводской номер: 1080.05.611 Количество на модель: 4
1080.05.611
4
6

Номер детали на чертеже:

6

Гайка М24.4

Заводской номер: Гайка М24.4 Количество на модель: 4
Гайка М24.4
4
7

Номер детали на чертеже:

7

Шайба стопорная 24

Заводской номер: Шайба стопорная 24 Количество на модель: 4
Шайба стопорная 24
4
8

Номер детали на чертеже:

8

Стойка

Заводской номер: 1080.05.601СБ Количество на модель: 1
1080.05.601СБ
1
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 1080.05.609 Количество на модель: 1
1080.05.609
1
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 1080.05.607СБ Количество на модель: 2
1080.05.607СБ
2
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 1080.05.615 Количество на модель: 2
1080.05.615
2
11

Номер детали на чертеже:

11

Шарикоподшипник 206

Заводской номер: Шарикоподшипник 206 Количество на модель: 2
Шарикоподшипник 206
2
12

Номер детали на чертеже:

12

Ось ролика

Заводской номер: 1080.05.610 Количество на модель: 1
1080.05.610
1
13

Номер детали на чертеже:

13

Болт М16х90.58

Заводской номер: Болт М16х90.58 Количество на модель: 2
Болт М16х90.58
2
14

Номер детали на чертеже:

14

Шайба 16.02

Заводской номер: Шайба 16.02 Количество на модель: 2
Шайба 16.02
2
15

Номер детали на чертеже:

15

Болт М16х110.58

Заводской номер: Болт М16х110.58 Количество на модель: 4
Болт М16х110.58
4
16

Номер детали на чертеже:

16

Брус

Заводской номер: 1080.05.612 Количество на модель: 1
1080.05.612
1
17

Номер детали на чертеже:

17

Лист

Заводской номер: 1080.05.613 Количество на модель: 1
1080.05.613
1
18

Номер детали на чертеже:

18

Шайба 16 65Г

Заводской номер: Шайба 16 65Г Количество на модель: 6
Шайба 16 65Г
6
19

Номер детали на чертеже:

19

Гайка M16.4

Заводской номер: Гайка M16.4 Количество на модель: 6
Гайка M16.4
6
