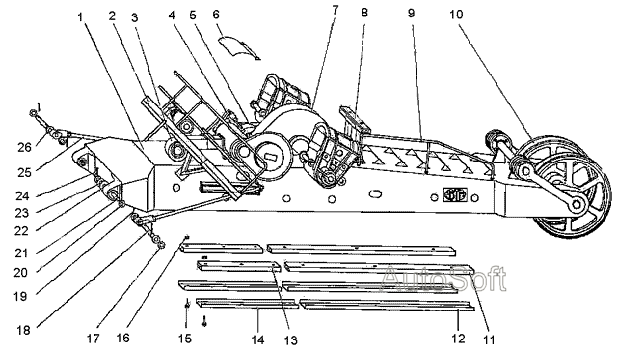

Стрела ЭКГ-5А. Каталог 2009г.

Оборудование рабочее ЭКГ-5А Головная часть стрелы ЭКГ-5А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус стрелы

Заводской номер: 1080.05.100-1СБ Количество на модель: 1
1080.05.100-1СБ
1
1

Номер детали на чертеже:

1

Корпус стрелы

Заводской номер: 1081.05.100-СБ Количество на модель: 1
1081.05.100-СБ
1
2

Номер детали на чертеже:

2

Площадка

Заводской номер: 1080.05.01-1СБ Количество на модель: 1
1080.05.01-1СБ
1
3

Номер детали на чертеже:

3

Установка вентилятора

Заводской номер: 1080.05.800-1СБ Количество на модель: 1
1080.05.800-1СБ
1
4

Номер детали на чертеже:

4

Тормоз напора

Заводской номер: 1080.05.700СБ Количество на модель: 1
1080.05.700СБ
1
5

Номер детали на чертеже:

5

Ограничитель хода рукояти

Заводской номер: 1080.05.900СБ Количество на модель: 1
1080.05.900СБ
1
5

Номер детали на чертеже:

5

Ограничитель хода рукояти

Заводской номер: 1082.05.900СБ Количество на модель: 1
1082.05.900СБ
1
6

Номер детали на чертеже:

6

Кожух солнцезащитный

Заводской номер: 1082.05.550СБ Количество на модель: 1
1082.05.550СБ
1
7

Номер детали на чертеже:

7

Механизм напорный

Заводской номер: 1080.55.300СБ Количество на модель: 1
1080.55.300СБ
1
8

Номер детали на чертеже:

8

Установка направляющих роликов

Заводской номер: 1080.05.600СБ Количество на модель: 1
1080.05.600СБ
1
9

Номер детали на чертеже:

9

Перила

Заводской номер: 1080.05.36СБ Количество на модель: 1
1080.05.36СБ
1
10

Номер детали на чертеже:

10

Головная часть стрелы

Заводской номер: 1080.05.39СБ Количество на модель: 1
1080.05.39СБ
1
11

Номер детали на чертеже:

11

Брус

Заводской номер: 1080.05.95 Количество на модель: 2
1080.05.95
2
12

Номер детали на чертеже:

12

Окантовка

Заводской номер: 1080.05.74СБ Количество на модель: 2
1080.05.74СБ
2
13

Номер детали на чертеже:

13

Брус

Заводской номер: 1080.05.94 Количество на модель: 2
1080.05.94
2
14

Номер детали на чертеже:

14

Окантовка

Заводской номер: 1080.05.62СБ Количество на модель: 2
1080.05.62СБ
2
15

Номер детали на чертеже:

15

Болт М20х100.58

Заводской номер: Болт М20х100.58 Количество на модель: 12
Болт М20х100.58
12
16

Номер детали на чертеже:

16

Гайка М20.4

Заводской номер: Гайка М20.4 Количество на модель: 12
Гайка М20.4
12
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 1080.05.89 Количество на модель: 4
1080.05.89
4
18

Номер детали на чертеже:

18

Ось 12-100х320.40

Заводской номер: Ось 12-100х320.40 Количество на модель: 2
Ось 12-100х320.40
2
19

Номер детали на чертеже:

19

Шплинт 12х140

Заводской номер: Шплинт 12х140 Количество на модель: 4
Шплинт 12х140
4
20

Номер детали на чертеже:

20

Шайба 64.02

Заводской номер: Шайба 64.02 Количество на модель: 4
Шайба 64.02
4
21

Номер детали на чертеже:

21

Валик

Заводской номер: 1080.05.88 Количество на модель: 2
1080.05.88
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 1080.05.488-01 Количество на модель: 2
1080.05.488-01
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 1080.05.488-02 Количество на модель: 2
1080.05.488-02
2
24

Номер детали на чертеже:

24

Шплинт 10х80

Заводской номер: Шплинт 10х80 Количество на модель: 4
Шплинт 10х80
4
25

Номер детали на чертеже:

25

Тяга

Заводской номер: 1080.05.65-1СБ Количество на модель: 2
1080.05.65-1СБ
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 1080.05.488 Количество на модель: 8
1080.05.488
8
