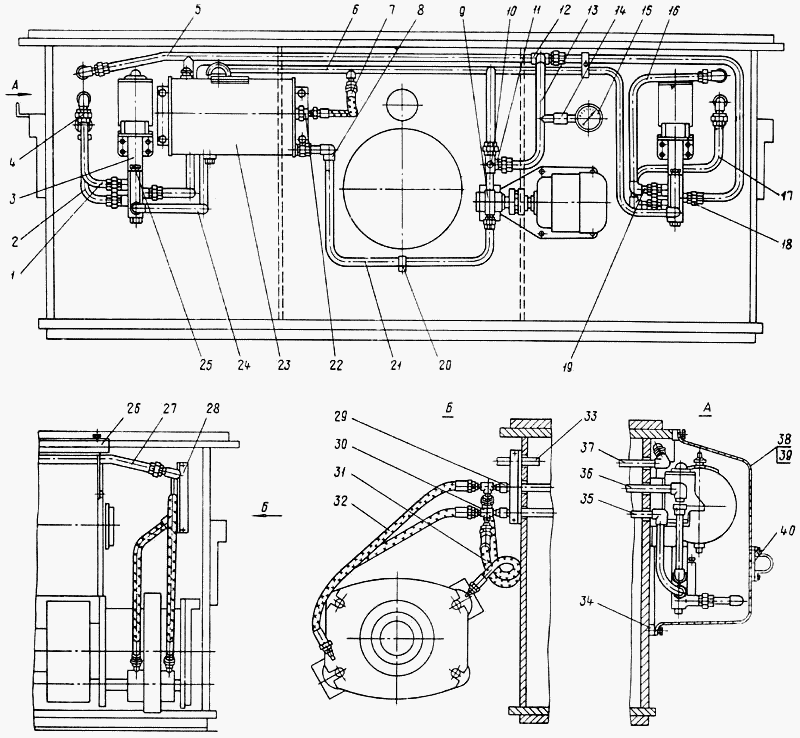

Гидравлическая система управления механизмом хода ЭКГ-4,6Б

Гусеничный ход ЭКГ-4,6Б Гидравлическая система управления механизмом хода ЭКГ-4,6Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлическая система управления механизмом хода

Заводской номер: 1033.20.00.2 Количество на модель: 1
1033.20.00.2
1

Номер детали на чертеже:

Труба L=313

Заводской номер: 1033.20.65 Количество на модель: 1
1033.20.65
1
1

Номер детали на чертеже:

1

Труба L=329

Заводской номер: 1033.20.91 Количество на модель: 1
1033.20.91
1
3

Номер детали на чертеже:

3

Золотник диаметр 25

Заводской номер: 1001.14.136Сб3 Количество на модель: 2
1001.14.136Сб3
2
4

Номер детали на чертеже:

4

Гайка соединительная

Заводской номер: 1041.20.17Сб Количество на модель: 8
1041.20.17Сб
8
5

Номер детали на чертеже:

5

Коллектор

Заводской номер: 1033.20.92Сб1 Количество на модель: 1
1033.20.92Сб1
1
6

Номер детали на чертеже:

6

Коллектор

Заводской номер: 1033.20.95Сб1 Количество на модель: 1
1033.20.95Сб1
1
7

Номер детали на чертеже:

7

Рукав 12 с арматурой

Заводской номер: 1001.20.255Сб1 Количество на модель: 1
1001.20.255Сб1
1
8

Номер детали на чертеже:

8

Угольник К Труб. 1/4"

Заводской номер: А130.1 Количество на модель: 12
А130.1
12
9

Номер детали на чертеже:

9

Насос шестеренный типа БГ11-22

Заводской номер: Насос шестеренный типа БГ11-22 Количество на модель: 1
Насос шестеренный типа БГ11-22
1
10

Номер детали на чертеже:

10

Клапан редукционный

Заводской номер: 1001.20.220Сб Количество на модель: 1
1001.20.220Сб
1
11

Номер детали на чертеже:

11

Труба, L=92

Заводской номер: 1033.20.18 Количество на модель: 1
1033.20.18
1
12

Номер детали на чертеже:

12

Тройник К 3/4

Заводской номер: А132.1 Количество на модель: 1
А132.1
1
13

Номер детали на чертеже:

13

Коллектор

Заводской номер: 1033.20.77Сб Количество на модель: 1
1033.20.77Сб
1
14

Номер детали на чертеже:

14

Муфта М20х1,5

Заводской номер: 4262.38.08 Количество на модель: 1
4262.38.08
1
15

Номер детали на чертеже:

15

Манометр ОБМ1 100х40

Заводской номер: Манометр ОБМ1 100х40 Количество на модель: 1
Манометр ОБМ1 100х40
1
16

Номер детали на чертеже:

16

Труба, L=1217

Заводской номер: 1033.20.70.1 Количество на модель: 1
1033.20.70.1
1
17

Номер детали на чертеже:

17

Труба, L=599

Заводской номер: 1033.20.73 Количество на модель: 1
1033.20.73
1
18

Номер детали на чертеже:

18

Гайка соединительная

Заводской номер: 1041.20.10Сб Количество на модель: 11
1041.20.10Сб
11
19

Номер детали на чертеже:

19

Ниппель К Труб.3/4х52

Заводской номер: 0.00745.1 (А29) Количество на модель: 5
0.00745.1 (А29)
5
20

Номер детали на чертеже:

20

Крепление 28-1

Заводской номер: 01197.00.1 (Д503) Количество на модель: 1
01197.00.1 (Д503)
1
21

Номер детали на чертеже:

21

Труба, L=1319

Заводской номер: 1033.20.74 Количество на модель: 1
1033.20.74
1
22

Номер детали на чертеже:

22

Фильтр

Заводской номер: 1010.20.53Сб1 Количество на модель: 1
1010.20.53Сб1
1
23

Номер детали на чертеже:

23

Бак гидросистемы

Заводской номер: 1033.20.20Сб3 Количество на модель: 1
1033.20.20Сб3
1
24

Номер детали на чертеже:

24

Труба, L=925

Заводской номер: 1033.20.75 Количество на модель: 1
1033.20.75
1
25

Номер детали на чертеже:

25

Заглушка 3/4"

Заводской номер: Д907 Количество на модель: 2
Д907
2
26

Номер детали на чертеже:

26

Кожух

Заводской номер: 1033.20.40Сб1 Количество на модель: 1
1033.20.40Сб1
1
27

Номер детали на чертеже:

27

Труба, L =905

Заводской номер: 1033.20.71 Количество на модель: 1
1033.20.71
1
28

Номер детали на чертеже:

28

Уголок 45х45х5, L=300

Заводской номер: 1033.20.39 Количество на модель: 2
1033.20.39
2
29

Номер детали на чертеже:

29

Ниппель К Труб. 3/8"

Заводской номер: 0.00741.1 (А29) Количество на модель: 2
0.00741.1 (А29)
2
30

Номер детали на чертеже:

30

Тройник К 3/8

Заводской номер: Тройник К 3/8 Количество на модель: 4
Тройник К 3/8
4
31

Номер детали на чертеже:

31

Рукав 12 с арматурой

Заводской номер: 1033.20.81Сб Количество на модель: 4
1033.20.81Сб
4
32

Номер детали на чертеже:

32

Шланг соединительный L =1000

Заводской номер: 9102.16.111Сб Количество на модель: 4
9102.16.111Сб
4
33

Номер детали на чертеже:

33

Труба L= 3035

Заводской номер: 1033.20.79 Количество на модель: 1
1033.20.79
1
34

Номер детали на чертеже:

34

Бонка М10х40х20

Заводской номер: Д1007 Количество на модель: 15
Д1007
15
35

Номер детали на чертеже:

35

Труба L= 2920

Заводской номер: 1033.20.38 Количество на модель: 2
1033.20.38
2
36

Номер детали на чертеже:

36

Труба L=2990

Заводской номер: 1033.20.37 Количество на модель: 1
1033.20.37
1
37

Номер детали на чертеже:

37

Труба L=2940

Заводской номер: 1033.20.76 Количество на модель: 1
1033.20.76
1
38

Номер детали на чертеже:

38

Кожух левый

Заводской номер: 1033.20.86Сб1 Количество на модель: 1
1033.20.86Сб1
1
39

Номер детали на чертеже:

39

Кожух правый

Заводской номер: 1033.20.82Сб Количество на модель: 1
1033.20.82Сб
1
40

Номер детали на чертеже:

40

Крепление 60

Заводской номер: 02864.00 (Д505.1) Количество на модель: 4
02864.00 (Д505.1)
4
