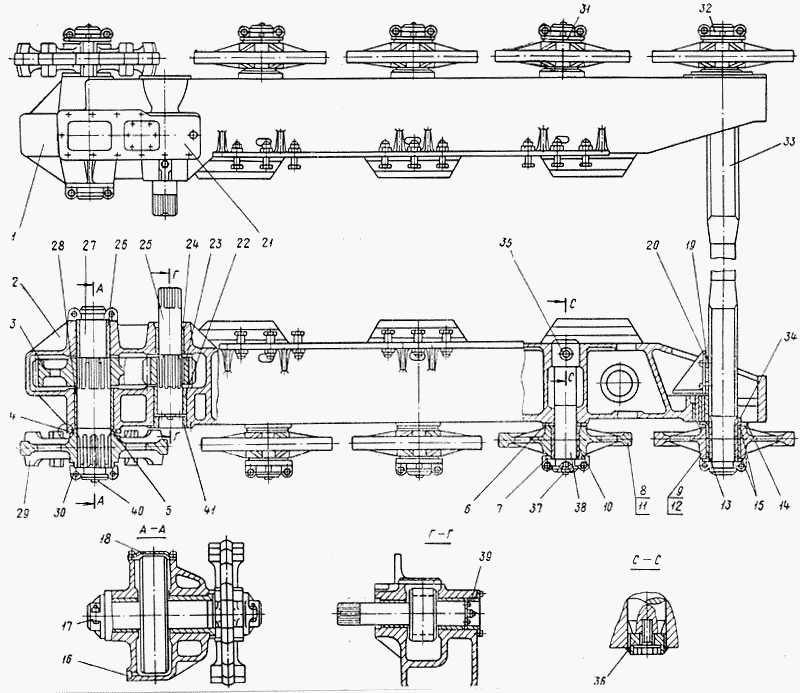

Гусеничный ход ЭКГ-4,6

Цепь гусеничная ЭКГ-4,6 Гидравлическая система управления механизмом хода ЭКГ-4,6

Вид отображения:

Детали справа

По ширине экрана

1001.06.00.6

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гусеничный ход

Заводской номер: 1001.06.00.6 Количество на модель:

1001.06.00.6

1

Номер детали на чертеже:

1

Рама гусеничная левая

Заводской номер: 1С01.Сб.02.5 Количество на модель: 1

1С01.Сб.02.5

1

2

Номер детали на чертеже:

2

Рама гусеничная правая

Заводской номер: 1001.06.01.5 Количество на модель: 1

1001.06.01.5

1

3

Номер детали на чертеже:

3

Колесо зубчатое

Заводской номер: 1041.06.104.1 Количество на модель: 2

1041.06.104.1

2

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 1001.Сб.72 Количество на модель: 2

1001.Сб.72

2

5

Номер детали на чертеже:

5

Шайба

Заводской номер: 1001.06.12.2 Количество на модель: 2

1001.06.12.2

2

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 1001.06.77 Количество на модель: 6

1001.06.77

6

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 1001.06.98 Количество на модель: 12

1001.06.98

12

8

Номер детали на чертеже:

8

Колесо опорное

Заводской номер: 1001.06.52Сб3 Количество на модель: 6

1001.06.52Сб3

6

9

Номер детали на чертеже:

9

Колесо натяжное

Заводской номер: 1001.06.53Сб5 Количество на модель: 2

1001.06.53Сб5

2

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 1001.06.71.1 Количество на модель: 6

1001.06.71.1

6

11

Номер детали на чертеже:

11

Колесо опорное

Заводской номер: 1001.06.09.8 Количество на модель: 6

1001.06.09.8

6

12

Номер детали на чертеже:

12

Колесо натяжное

Заводской номер: 1001.06.10.8 Количество на модель: 2

1001.06.10.8

2

13

Номер детали на чертеже:

13

Втулка 230А3х260Пр13х225х112

Заводской номер: 0.03025 (Д433) Количество на модель: 2

0.03025 (Д433)

2

14

Номер детали на чертеже:

14

Ограждение

Заводской номер: 1001.06.60Сб3 Количество на модель: 2

1001.06.60Сб3

2

15

Номер детали на чертеже:

15

Шайба

Заводской номер: 1001.06.16.1 Количество на модель: 4

1001.06.16.1

4

16

Номер детали на чертеже:

16

Пробка М30

Заводской номер: 0.01081 (Д357) Количество на модель: 4

0.01081 (Д357)

4

17

Номер детали на чертеже:

17

Хомут

Заводской номер: 1001.06.68.1 Количество на модель: 4

1001.06.68.1

4

18

Номер детали на чертеже:

18

Крышка правая

Заводской номер: 1001.06.63Сб1 Количество на модель: 1

1001.06.63Сб1

1

19

Номер детали на чертеже:

19

Бонка

Заводской номер: 1001.06.56 Количество на модель: 8

1001.06.56

8

20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 1001.06.104Сб Количество на модель: 2

1001.06.104Сб

2

21

Номер детали на чертеже:

21

Крышка левая

Заводской номер: 1001.06.61.Сб1 Количество на модель: 1

1001.06.61.Сб1

1

22

Номер детали на чертеже:

22

Втулка

Заводской номер: 1001.06.40.5 Количество на модель: 2

1001.06.40.5

2

23

Номер детали на чертеже:

23

Шестерня

Заводской номер: 1041.06.01 Количество на модель: 2

1041.06.01

2

24

Номер детали на чертеже:

24

Втулка

Заводской номер: 1001.06.49.2 Количество на модель: 2

1001.06.49.2

2

25

Номер детали на чертеже:

25

Вал

Заводской номер: 1001.06.07.4 Количество на модель: 2

1001.06.07.4

2

26

Номер детали на чертеже:

26

Втулка

Заводской номер: 1001.06.50.1 Количество на модель: 2

1001.06.50.1

2

27

Номер детали на чертеже:

27

Полуось ведущая

Заводской номер: 1001.06.06.6 Количество на модель: 2

1001.06.06.6

2

28

Номер детали на чертеже:

28

Втулка

Заводской номер: 1001.06.37.4 Количество на модель: 2

1001.06.37.4

2

29

Номер детали на чертеже:

29

Колесо ведущее

Заводской номер: 1001.06.08.5 Количество на модель: 2

1001.06.08.5

2

30

Номер детали на чертеже:

30

Хомут

Заводской номер: 1001.06.67.1 Количество на модель: 8

1001.06.67.1

8

31

Номер детали на чертеже:

31

Хомут

Заводской номер: 1001.06.76.1 Количество на модель: 12

1001.06.76.1

12

32

Номер детали на чертеже:

32

Ось натяжная

Заводской номер: 1001.06.69Сб4 Количество на модель: 1

1001.06.69Сб4

1

33

Номер детали на чертеже:

33

Ось натяжная

Заводской номер: 1001.06.03.8 Количество на модель: 1

1001.06.03.8

1

34

Номер детали на чертеже:

34

Втулка

Заводской номер: 1001.06.84.1 Количество на модель: 9

1001.06.84.1

9

35

Номер детали на чертеже:

35

Палец 55

Заводской номер: 1001.06.75.2 Количество на модель: 6

1001.06.75.2

6

36

Номер детали на чертеже:

36

Шайба

Заводской номер: 1001.06.74.1 Количество на модель: 6

1001.06.74.1

6

37

Номер детали на чертеже:

37

Тавотница ТРГК 3/8"Труб.

Заводской номер: А90 Количество на модель: 10

А90

10

38

Номер детали на чертеже:

38

Ось опорная

Заводской номер: 1001.06.20.2 Количество на модель: 6

1001.06.20.2

6

39

Номер детали на чертеже:

39

Шайба упорная

Заводской номер: 1001.06.81.1 Количество на модель: 2

1001.06.81.1

2

41

Номер детали на чертеже:

41

Стакан

Заводской номер: 1001.06.108.1 Количество на модель: 2

1001.06.108.1

2
