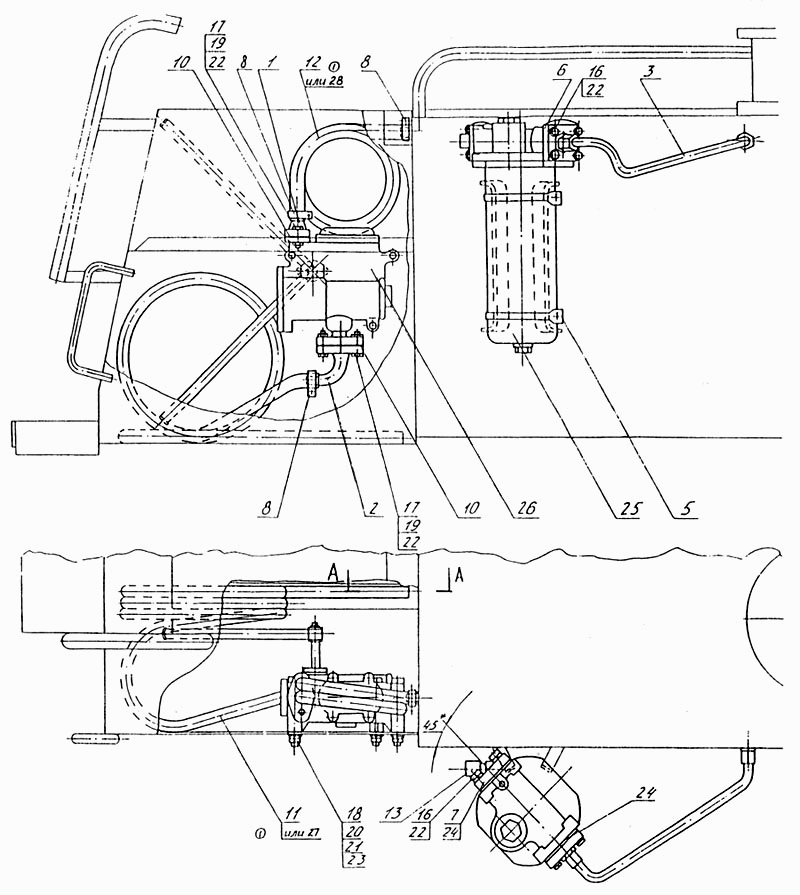

Установка перекачивающего насоса ЭО-5126

Трубопроводы сливные ЭО-5126 Трубопроводы всасывания ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка перекачивающего насоса

Заводской номер: Э4.09.35.000сб Количество на модель:
Э4.09.35.000сб
1

Номер детали на чертеже:

1

Патрубок

Заводской номер: Э4.09.35.100сб Количество на модель: 1
Э4.09.35.100сб
1
2

Номер детали на чертеже:

2

Патрубок

Заводской номер: Э4.09.35.110сб Количество на модель: 1
Э4.09.35.110сб
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: Э4.09.35.120сб Количество на модель: 1
Э4.09.35.120сб
1
5

Номер детали на чертеже:

5

Хомут 165-Ц9Хр

Заводской номер: Э4.11.01.100сб-02 Количество на модель: 2
Э4.11.01.100сб-02
2
6

Номер детали на чертеже:

6

Фланец

Заводской номер: ЭО-5122.09.35.040 Количество на модель: 1
ЭО-5122.09.35.040
1
7

Номер детали на чертеже:

7

Фланец

Заводской номер: ЭО-5122.09.35.050-1 Количество на модель: 1
ЭО-5122.09.35.050-1
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: Э4.09.35.001 Количество на модель: 2
Э4.09.35.001
2
11

Номер детали на чертеже:

11

Рукав Б-1-25-10 ГОСТ 5398-76 L=3900

Заводской номер: ЭО-5122.09.35.001 Количество на модель: 1
ЭО-5122.09.35.001
1
12

Номер детали на чертеже:

12

Рукав Б-1-25-10 ГОСТ 5398-76 L =1200

Заводской номер: ЭО-5122.09.35.002 Количество на модель: 1
ЭО-5122.09.35.002
1
13

Номер детали на чертеже:

13

Заглушка

Заводской номер: ЭО-5122.09.35.005 Количество на модель: 1
ЭО-5122.09.35.005
1
16

Номер детали на чертеже:

16

Болт М12-6gх30.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М12-6gх30.46.016 [ГОСТ 7798-70] Количество на модель: 8
Болт М12-6gх30.46.016 [ГОСТ 7798-70]
8
17

Номер детали на чертеже:

17

Болт М12-6gх50.66.016 [ГОСТ 7808-70]

Заводской номер: Болт М12-6gх50.66.016 [ГОСТ 7808-70] Количество на модель: 4
Болт М12-6gх50.66.016 [ГОСТ 7808-70]
4
18

Номер детали на чертеже:

18

Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70]

Заводской номер: Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70] Количество на модель: 3
Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70]
3
19

Номер детали на чертеже:

19

Гайка М12-6Н.04.016 [ГОСТ 5916-70]

Заводской номер: Гайка М12-6Н.04.016 [ГОСТ 5916-70] Количество на модель: 4
Гайка М12-6Н.04.016 [ГОСТ 5916-70]
4
20

Номер детали на чертеже:

20

Гайка М16-7Н.8.20.016 [ГОСТ 5915-70]

Заводской номер: Гайка М16-7Н.8.20.016 [ГОСТ 5915-70] Количество на модель: 3
Гайка М16-7Н.8.20.016 [ГОСТ 5915-70]
3
21

Номер детали на чертеже:

21

Шайба С16-2,5.03.016 [ГОСТ 11371-78]

Заводской номер: Шайба С16-2,5.03.016 [ГОСТ 11371-78] Количество на модель: 3
Шайба С16-2,5.03.016 [ГОСТ 11371-78]
3
22

Номер детали на чертеже:

22

Шайба 12.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 12.65Г.016 [ГОСТ 6402-70] Количество на модель: 12
Шайба 12.65Г.016 [ГОСТ 6402-70]
12
23

Номер детали на чертеже:

23

Шайба 16Т.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 16Т.65Г.016 [ГОСТ 6402-70] Количество на модель: 3
Шайба 16Т.65Г.016 [ГОСТ 6402-70]
3
24

Номер детали на чертеже:

24

Кольцо 063-068-30-2-3 [ГОСТ 18829-73]

Заводской номер: Кольцо 063-068-30-2-3 [ГОСТ 18829-73] Количество на модель: 2
Кольцо 063-068-30-2-3 [ГОСТ 18829-73]
2
25

Номер детали на чертеже:

25

Фильтр

Заводской номер: Э4.09.35.140сб Количество на модель: 1
Э4.09.35.140сб
1
26

Номер детали на чертеже:

26

Насос ручной НРП-4 [ТУ 44-3-1162-90]

Заводской номер: Насос ручной НРП-4 [ТУ 44-3-1162-90] Количество на модель: 1
Насос ручной НРП-4 [ТУ 44-3-1162-90]
1
27

Номер детали на чертеже:

27

Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=3900

Заводской номер: Э4.09.35.030 Количество на модель: 1
Э4.09.35.030
1
28

Номер детали на чертеже:

28

Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=1200

Заводской номер: Э4.09.35.031 Количество на модель: 1
Э4.09.35.031
1
