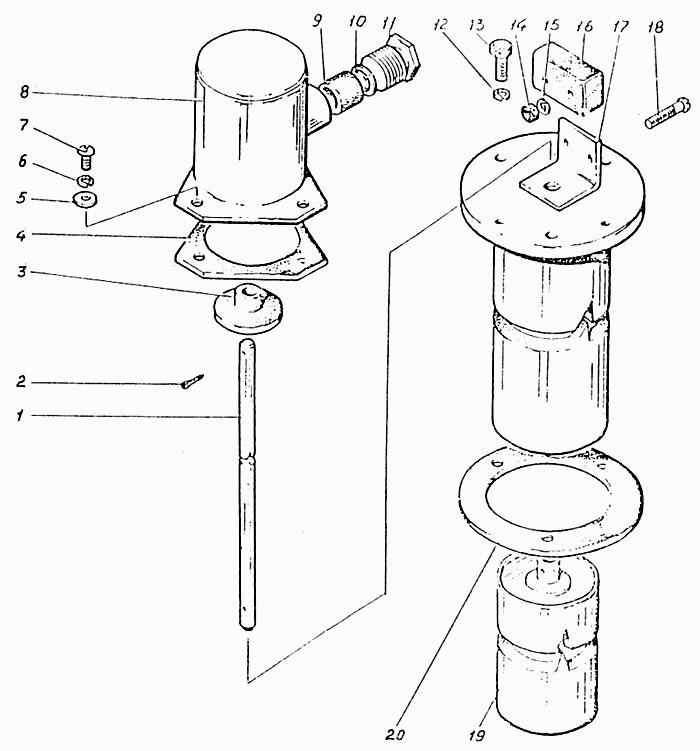

Установка датчика уровня ЭО-5126

Гидрозатвор ЭО-5126 Трубопроводы на платформе ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка датчика уровня

Заводской номер: ЭО-5122.07.02.000сб-А Количество на модель:
ЭО-5122.07.02.000сб-А
1

Номер детали на чертеже:

1

Шток

Заводской номер: ЭО-5122.07.02.002-А Количество на модель: 1
ЭО-5122.07.02.002-А
1
2

Номер детали на чертеже:

2

Шплинт 2,5х20.016 [ГОСТ 397-79]

Заводской номер: Шплинт 2,5х20.016 [ГОСТ 397-79] Количество на модель: 2
Шплинт 2,5х20.016 [ГОСТ 397-79]
2
3

Номер детали на чертеже:

3

Диск

Заводской номер: ЭО-5122.07.02.004-А Количество на модель: 1
ЭО-5122.07.02.004-А
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: ЭО-5122.07.02.003-А Количество на модель: 1
ЭО-5122.07.02.003-А
1
5

Номер детали на чертеже:

5

Шайба 6.01.016 [ГОСТ 11371-78]

Заводской номер: Шайба 6.01.016 [ГОСТ 11371-78] Количество на модель: 3
Шайба 6.01.016 [ГОСТ 11371-78]
3
6

Номер детали на чертеже:

6

Шайба 6Т.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 6Т.65Г.016 [ГОСТ 6402-70] Количество на модель: 3
Шайба 6Т.65Г.016 [ГОСТ 6402-70]
3
7

Номер детали на чертеже:

7

Винт М6-6gх 12.46.016 [ГОСТ 17473-80]

Заводской номер: Винт М6-6gх 12.46.016 [ГОСТ 17473-80] Количество на модель: 3
Винт М6-6gх 12.46.016 [ГОСТ 17473-80]
3
8

Номер детали на чертеже:

8

Кожух

Заводской номер: ЭО-5122.07.02.300сб-А Количество на модель: 1
ЭО-5122.07.02.300сб-А
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: Э4.07.02.001 Количество на модель: 1
Э4.07.02.001
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 520.07.004-09 Количество на модель: 1
520.07.004-09
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: ЭО-5122.12.14.101-А Количество на модель: 1
ЭО-5122.12.14.101-А
1
12

Номер детали на чертеже:

12

Шайба 8Т.65Г.016 [ГОСТ 64.02-70]

Заводской номер: Шайба 8Т.65Г.016 [ГОСТ 64.02-70] Количество на модель: 3
Шайба 8Т.65Г.016 [ГОСТ 64.02-70]
3
13

Номер детали на чертеже:

13

Болт М8-6gх25.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М8-6gх25.46.016 [ГОСТ 7798-70] Количество на модель: 3
Болт М8-6gх25.46.016 [ГОСТ 7798-70]
3
14

Номер детали на чертеже:

14

Гайка М4-6Н.8.016 [ГОСТ 5915-70]

Заводской номер: Гайка М4-6Н.8.016 [ГОСТ 5915-70] Количество на модель: 2
Гайка М4-6Н.8.016 [ГОСТ 5915-70]
2
15

Номер детали на чертеже:

15

Шайба 4Т.65Г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 4Т.65Г.016 [ГОСТ 6402-70] Количество на модель: 2
Шайба 4Т.65Г.016 [ГОСТ 6402-70]
2
16

Номер детали на чертеже:

16

Микропереключатель П1 М10-1В

Заводской номер: МП-101 Количество на модель: 1
МП-101
1
17

Номер детали на чертеже:

17

Основание

Заводской номер: ЭО-5122.07.02.100сб-А Количество на модель: 1
ЭО-5122.07.02.100сб-А
1
18

Номер детали на чертеже:

18

Винт М4-6gх35.46.016 [ГОСТ 17473-80]

Заводской номер: Винт М4-6gх35.46.016 [ГОСТ 17473-80] Количество на модель: 2
Винт М4-6gх35.46.016 [ГОСТ 17473-80]
2
19

Номер детали на чертеже:

19

Поплавок

Заводской номер: ЭО-5122.07.02.200сб-А Количество на модель: 1
ЭО-5122.07.02.200сб-А
1
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: ЭО-5122.07.02.001-А Количество на модель: 1
ЭО-5122.07.02.001-А
1
