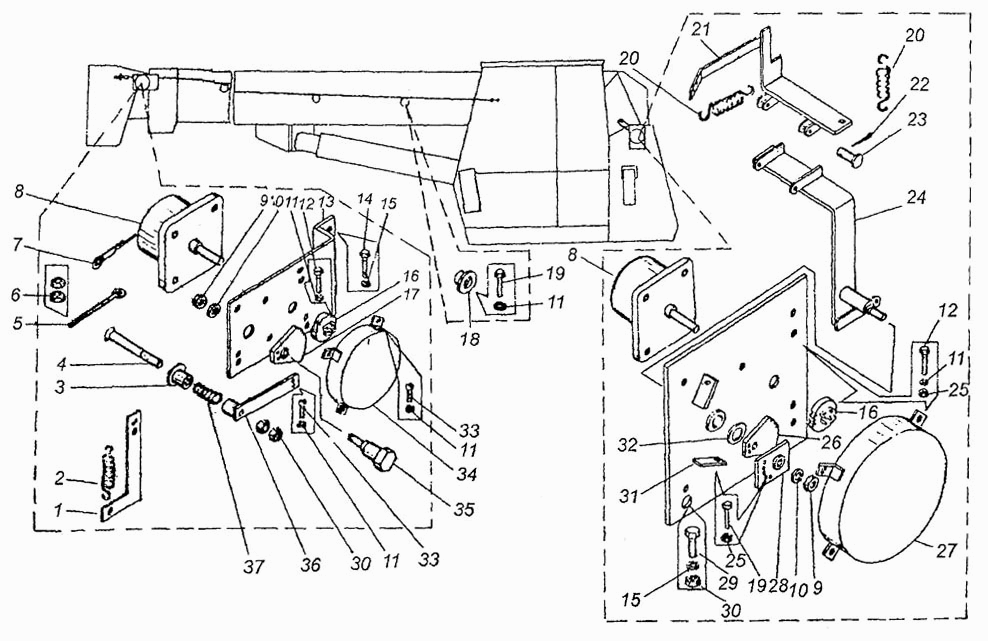

Установка ограничителя грузоподъемности КС-3577.81.700 КС-3577. Каталог 2003г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КС-3577.81.803 Количество на модель: 1
КС-3577.81.803
1
2

Номер детали на чертеже:

2

Пружина

Заводской номер: КС-3577.81.807 Количество на модель: 1
КС-3577.81.807
1
3

Номер детали на чертеже:

3

Ролик

Заводской номер: КС-3577.80.702 Количество на модель: 1
КС-3577.80.702
1
4

Номер детали на чертеже:

4

Ось

Заводской номер: КС-3577.81.841 Количество на модель: 1
КС-3577.81.841
1
5

Номер детали на чертеже:

5

Винт

Заводской номер: КС-3577.80.712 Количество на модель: 1
КС-3577.80.712
1
6

Номер детали на чертеже:

6

Гайка М6.5.019

Заводской номер: Гайка М6.5.019 [ГОСТ 5915-70] Количество на модель: 2
Гайка М6.5.019 [ГОСТ 5915-70]
2
7

Номер детали на чертеже:

7

Струна

Заводской номер: КС-3577.80.730 Количество на модель: 1
КС-3577.80.730
1
8

Номер детали на чертеже:

8

Датчик

Заводской номер: 13090 Количество на модель: 2
13090
2
9

Номер детали на чертеже:

9

Гайка М10.5.029

Заводской номер: Гайка М10.5.029 [ГОСТ 5915-70] Количество на модель: 1
Гайка М10.5.029 [ГОСТ 5915-70]
1
10

Номер детали на чертеже:

10

Шайба 10.65Г.019

Заводской номер: Шайба 10.65Г.019 [ГОСТ 6402-70] Количество на модель: 1
Шайба 10.65Г.019 [ГОСТ 6402-70]
1
11

Номер детали на чертеже:

11

Шайба 5.65Г.019

Заводской номер: Шайба 5.65Г.019 [ГОСТ 6402-70] Количество на модель: 4
Шайба 5.65Г.019 [ГОСТ 6402-70]
4
12

Номер детали на чертеже:

12

Болт М6х20.46.019

Заводской номер: Болт М6х20.46.019 [ГОСТ 7798-70] Количество на модель: 20
Болт М6х20.46.019 [ГОСТ 7798-70]
20
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КС-3577.81.8170 Количество на модель: 1
КС-3577.81.8170
1
14

Номер детали на чертеже:

14

Болт М10х20.46.019

Заводской номер: Болт М10х20.46.019 [ГОСТ 7798-70] Количество на модель: 1
Болт М10х20.46.019 [ГОСТ 7798-70]
1
16

Номер детали на чертеже:

16

Колесо зубчатое

Заводской номер: КС-3577.81.880 Количество на модель: 2
КС-3577.81.880
2
17

Номер детали на чертеже:

17

Сектор

Заводской номер: КС-3577.81.890 Количество на модель: 1
КС-3577.81.890
1
18

Номер детали на чертеже:

18

Эксцентрик

Заводской номер: КС-3577.81.707 Количество на модель: 3
КС-3577.81.707
3
19

Номер детали на чертеже:

19

Болт М6х16.46.019

Заводской номер: Болт М6х16.46.019 [ГОСТ 7798-70] Количество на модель: 4
Болт М6х16.46.019 [ГОСТ 7798-70]
4
20

Номер детали на чертеже:

20

Пружина

Заводской номер: КС-3577.72.031 Количество на модель: 2
КС-3577.72.031
2
21

Номер детали на чертеже:

21

Поводок

Заводской номер: КС-3577.81.930 Количество на модель: 1
КС-3577.81.930
1
22

Номер детали на чертеже:

22

Шплинт 1,6х10.016

Заводской номер: Шплинт 1,6х10.016 [ГОСТ 397-79] Количество на модель: 2
Шплинт 1,6х10.016 [ГОСТ 397-79]
2
23

Номер детали на чертеже:

23

Ось 6х20

Заводской номер: Ось 6х20 [ГОСТ 9650-80] Количество на модель: 2
Ось 6х20 [ГОСТ 9650-80]
2
24

Номер детали на чертеже:

24

Привод

Заводской номер: КС-3577.81.920 Количество на модель: 1
КС-3577.81.920
1
26

Номер детали на чертеже:

26

Сектор

Заводской номер: КС-3577.81.802 Количество на модель: 1
КС-3577.81.802
1
27

Номер детали на чертеже:

27

Кожух

Заводской номер: КС-3577.81.950 Количество на модель: 1
КС-3577.81.950
1
28

Номер детали на чертеже:

28

Сегмент

Заводской номер: КС-3577.81940 Количество на модель: 1
КС-3577.81940
1
29

Номер детали на чертеже:

29

Болт М10х25.46.019

Заводской номер: Болт М10х25.46.019 [ГОСТ 7798-70] Количество на модель: 2
Болт М10х25.46.019 [ГОСТ 7798-70]
2
30

Номер детали на чертеже:

30

Гайка М10.5.019

Заводской номер: Гайка М10.5.019 [ГОСТ 5915-70] Количество на модель: 2
Гайка М10.5.019 [ГОСТ 5915-70]
2
31

Номер детали на чертеже:

31

Плато

Заводской номер: КС-3577.81.910 Количество на модель: 1
КС-3577.81.910
1
32

Номер детали на чертеже:

32

Шайба 16.01.019

Заводской номер: Шайба 16.01.019 [ГОСТ 11371-78] Количество на модель: 1
Шайба 16.01.019 [ГОСТ 11371-78]
1
33

Номер детали на чертеже:

33

Винт М5х16.019

Заводской номер: Винт М5х16.019 [ГОСТ 17473-80] Количество на модель: 4
Винт М5х16.019 [ГОСТ 17473-80]
4
34

Номер детали на чертеже:

34

Кожух

Заводской номер: КС-3577.81.830 Количество на модель: 1
КС-3577.81.830
1
35

Номер детали на чертеже:

35

Ось

Заводской номер: КС-3577.81.806 Количество на модель: 1
КС-3577.81.806
1
36

Номер детали на чертеже:

36

Водило

Заводской номер: КС-3577.81.850 Количество на модель: 1
КС-3577.81.850
1
