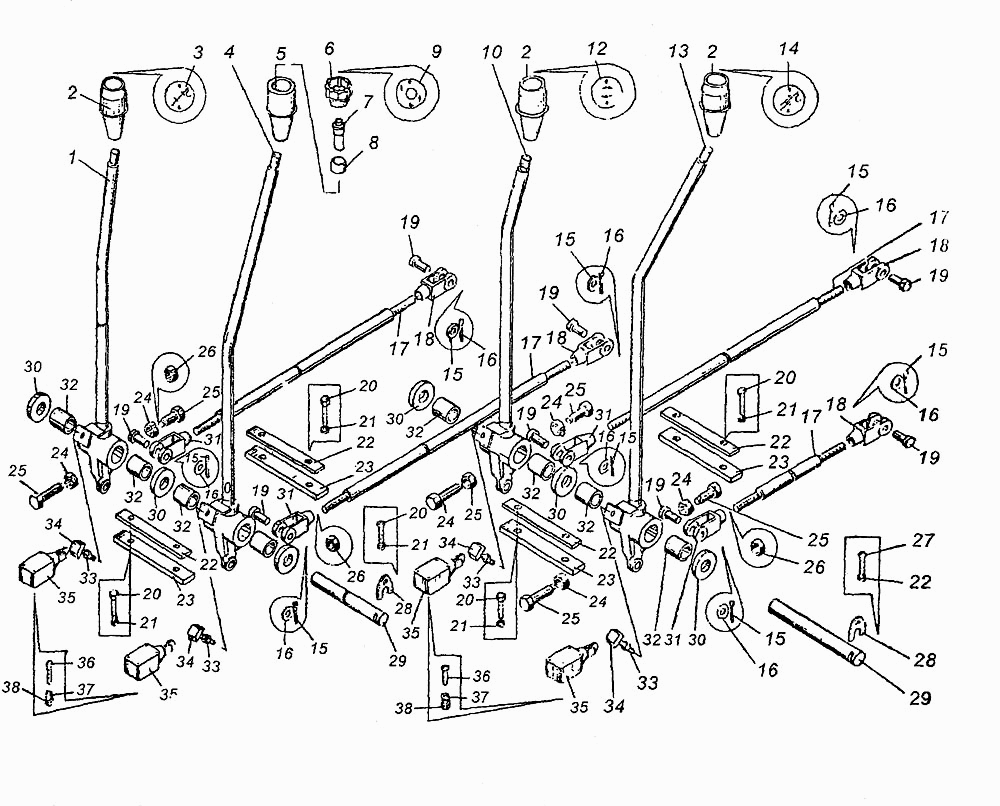

Приводы управления крановыми операциями КС-3577.70.000 КС-3577. Каталог 2003г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КС-3577.70.030 Количество на модель: 1
КС-3577.70.030
1
2

Номер детали на чертеже:

2

Ручка

Заводской номер: КС-3577.70.007 Количество на модель: 3
КС-3577.70.007
3
3

Номер детали на чертеже:

3

Табличка

Заводской номер: КС-3577.70.014-1 Количество на модель: 1
КС-3577.70.014-1
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КС-3577.70.020 Количество на модель: 1
КС-3577.70.020
1
5

Номер детали на чертеже:

5

Ручка

Заводской номер: КС-3577.70.004-1 Количество на модель: 1
КС-3577.70.004-1
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: КС-3577.70.003-1 Количество на модель: 1
КС-3577.70.003-1
1
7

Номер детали на чертеже:

7

Кнопка 5К

Заводской номер: 16-526.071.66 Количество на модель: 1
16-526.071.66
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: КС-3577.70.019 Количество на модель: 1
КС-3577.70.019
1
9

Номер детали на чертеже:

9

Табличка

Заводской номер: КС-3577.70.027 Количество на модель: 1
КС-3577.70.027
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: КС-3577.70.040 Количество на модель: 1
КС-3577.70.040
1
12

Номер детали на чертеже:

12

Табличка

Заводской номер: КС-3577.70.013-1 Количество на модель: 1
КС-3577.70.013-1
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: КС-3577.70.110 Количество на модель: 1
КС-3577.70.110
1
14

Номер детали на чертеже:

14

Табличка

Заводской номер: КС-3577.70.009-1 Количество на модель: 1
КС-3577.70.009-1
1
15

Номер детали на чертеже:

15

Шплинт 2,5х16-016

Заводской номер: Шплинт 2,5х16-016 [ГОСТ 397-79] Количество на модель: 8
Шплинт 2,5х16-016 [ГОСТ 397-79]
8
16

Номер детали на чертеже:

16

Шайба 8.01.019

Заводской номер: Шайба 8.01.019 [ГОСТ 11371-78] Количество на модель: 6
Шайба 8.01.019 [ГОСТ 11371-78]
6
17

Номер детали на чертеже:

17

Тяга

Заводской номер: КС-3577.70.060 Количество на модель: 4
КС-3577.70.060
4
18

Номер детали на чертеже:

18

Вилка М10

Заводской номер: Вилка М10 Количество на модель: 4
Вилка М10
4
19

Номер детали на чертеже:

19

Ось Б-8в 12х36.20Ц9Хр

Заводской номер: Ось Б-8в 12х36.20Ц9Хр [ГОСТ 9650-80] Количество на модель: 8
Ось Б-8в 12х36.20Ц9Хр [ГОСТ 9650-80]
8
20

Номер детали на чертеже:

20

Болт М8х20.46.019

Заводской номер: Болт М8х20.46.019 [ГОСТ 7798-70] Количество на модель: 8
Болт М8х20.46.019 [ГОСТ 7798-70]
8
21

Номер детали на чертеже:

21

Шайба 8.65Г.019

Заводской номер: Шайба 8.65Г.019 [ГОСТ 6402-70] Количество на модель: 10
Шайба 8.65Г.019 [ГОСТ 6402-70]
10
22

Номер детали на чертеже:

22

Планка

Заводской номер: У6.04.70.004 Количество на модель: 4
У6.04.70.004
4
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: У6.04.70.002 Количество на модель: 4
У6.04.70.002
4
24

Номер детали на чертеже:

24

Гайка М10х0,75-6Н.5.019

Заводской номер: Гайка М10х0,75-6Н.5.019 [ГОСТ 5915-70] Количество на модель: 6
Гайка М10х0,75-6Н.5.019 [ГОСТ 5915-70]
6
25

Номер детали на чертеже:

25

Винт М10х0,75-50.46.019

Заводской номер: Винт М10х0,75-50.46.019 [ГОСТ 1483-75] Количество на модель: 8
Винт М10х0,75-50.46.019 [ГОСТ 1483-75]
8
26

Номер детали на чертеже:

26

Гайка М10.5.019

Заводской номер: Гайка М10.5.019 [ГОСТ 5915-70] Количество на модель: 6
Гайка М10.5.019 [ГОСТ 5915-70]
6
27

Номер детали на чертеже:

27

Винт М8х12.46.019

Заводской номер: Винт М8х12.46.019 [ГОСТ 17473-80] Количество на модель: 2
Винт М8х12.46.019 [ГОСТ 17473-80]
2
28

Номер детали на чертеже:

28

Оседержатель

Заводской номер: У6.05.70.007 Количество на модель: 2
У6.05.70.007
2
29

Номер детали на чертеже:

29

Ось

Заводской номер: У6.01.70.001 Количество на модель: 2
У6.01.70.001
2
30

Номер детали на чертеже:

30

Сальник

Заводской номер: У6.03.70.003 Количество на модель: 6
У6.03.70.003
6
31

Номер детали на чертеже:

31

Вилка М10.4.019

Заводской номер: Вилка М10.4.019 Количество на модель: 4
Вилка М10.4.019
4
32

Номер детали на чертеже:

32

Втулка

Заводской номер: У6.06.70.009 Количество на модель: 8
У6.06.70.009
8
33

Номер детали на чертеже:

33

Гайка М8.5.019

Заводской номер: Гайка М8.5.019 [ГОСТ 5915-70] Количество на модель: 4
Гайка М8.5.019 [ГОСТ 5915-70]
4
34

Номер детали на чертеже:

34

Кулачок

Заводской номер: У6.08.70.020 Количество на модель: 4
У6.08.70.020
4
35

Номер детали на чертеже:

35

Выключатель ВПК-2111.У2

Заводской номер: 16-526-433-78 Количество на модель: 4
16-526-433-78
4
36

Номер детали на чертеже:

36

Винт М5х45.46.016

Заводской номер: Винт М5х45.46.016 [ГОСТ 17473-80] Количество на модель: 8
Винт М5х45.46.016 [ГОСТ 17473-80]
8
37

Номер детали на чертеже:

37

Шайба 5.65Г.016

Заводской номер: Шайба 5.65Г.016 [ГОСТ 6402-70] Количество на модель: 8
Шайба 5.65Г.016 [ГОСТ 6402-70]
8
38

Номер детали на чертеже:

38

Гайка М5.5.016

Заводской номер: Гайка М5.5.016 [ГОСТ 5916-70] Количество на модель: 8
Гайка М5.5.016 [ГОСТ 5916-70]
8
