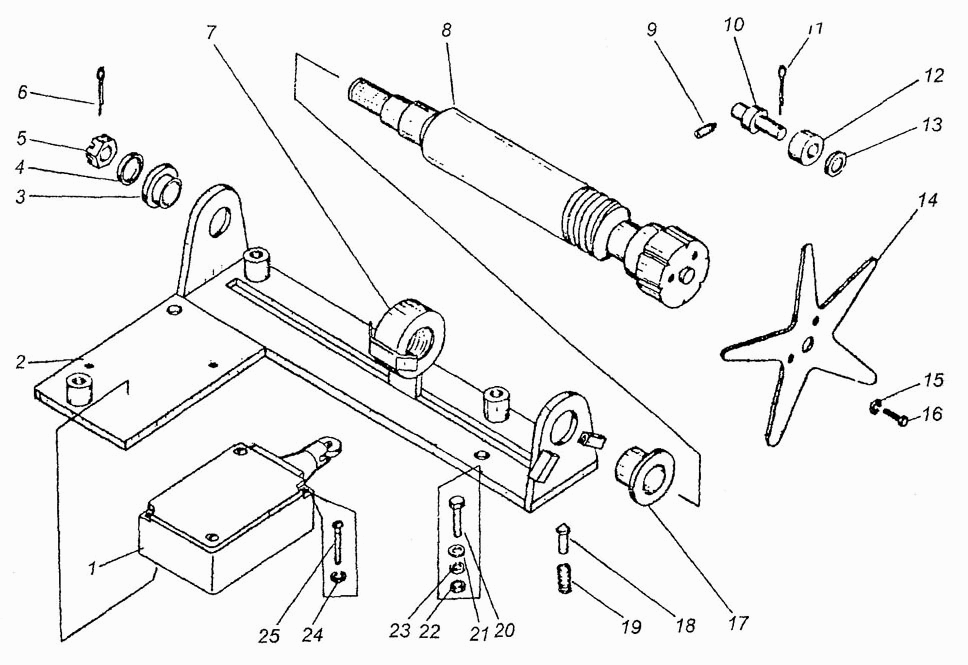

Ограничитель опускания крюка КС-3577.80.500 КС-3577. Каталог 2003г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Выключатель конечный

Заводской номер: ВПК-2111 Количество на модель: 1
ВПК-2111
1
2

Номер детали на чертеже:

2

Основание

Заводской номер: КС-3577.80.510 Количество на модель: 1
КС-3577.80.510
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: КС-3577.80.506 Количество на модель: 1
КС-3577.80.506
1
4

Номер детали на чертеже:

4

Шайба 10.01.019

Заводской номер: Шайба 10.01.019 [ГОСТ 11371-78] Количество на модель: 1
Шайба 10.01.019 [ГОСТ 11371-78]
1
5

Номер детали на чертеже:

5

Гайка М10.5.019

Заводской номер: Гайка М10.5.019 [ГОСТ 5918-73] Количество на модель: 1
Гайка М10.5.019 [ГОСТ 5918-73]
1
6

Номер детали на чертеже:

6

Шплинт 2,5х25.016

Заводской номер: Шплинт 2,5х25.016 [ГОСТ 397-79] Количество на модель: 1
Шплинт 2,5х25.016 [ГОСТ 397-79]
1
7

Номер детали на чертеже:

7

Гайка в сборе

Заводской номер: КС-3577.80.520 Количество на модель: 1
КС-3577.80.520
1
8

Номер детали на чертеже:

8

Винт

Заводской номер: КС-3577.80.501 Количество на модель: 1
КС-3577.80.501
1
9

Номер детали на чертеже:

9

Винт М4х8.46.019

Заводской номер: Винт М4х8.46.019 [ГОСТ 1476-75] Количество на модель: 1
Винт М4х8.46.019 [ГОСТ 1476-75]
1
10

Номер детали на чертеже:

10

Палец

Заводской номер: КС-3577.80.502 Количество на модель: 1
КС-3577.80.502
1
11

Номер детали на чертеже:

11

Шплинт 2х20.016

Заводской номер: Шплинт 2х20.016 [ГОСТ 397-79] Количество на модель: 1
Шплинт 2х20.016 [ГОСТ 397-79]
1
12

Номер детали на чертеже:

12

Ролик

Заводской номер: КС-3577.80.503 Количество на модель: 1
КС-3577.80.503
1
13

Номер детали на чертеже:

13

Шайба 8.01.019

Заводской номер: Шайба 8.01.019 [ГОСТ 11371-78] Количество на модель: 1
Шайба 8.01.019 [ГОСТ 11371-78]
1
14

Номер детали на чертеже:

14

Звездочка

Заводской номер: КС-3577.80.509 Количество на модель: 1
КС-3577.80.509
1
15

Номер детали на чертеже:

15

Шайба 6.65Г.019

Заводской номер: Шайба 6.65Г.019 [ГОСТ 6402-70] Количество на модель: 2
Шайба 6.65Г.019 [ГОСТ 6402-70]
2
16

Номер детали на чертеже:

16

Болт М6х16.46.019

Заводской номер: Болт М6х16.46.019 [ГОСТ 7798-70] Количество на модель: 2
Болт М6х16.46.019 [ГОСТ 7798-70]
2
17

Номер детали на чертеже:

17

Втулка

Заводской номер: КС-3577.80.505 Количество на модель: 1
КС-3577.80.505
1
18

Номер детали на чертеже:

18

Собачка

Заводской номер: КС-3577.80.504 Количество на модель: 2
КС-3577.80.504
2
19

Номер детали на чертеже:

19

Пружина

Заводской номер: КС-3577.80.507 Количество на модель: 2
КС-3577.80.507
2
20

Номер детали на чертеже:

20

Болт М8х60.46.019

Заводской номер: Болт М8х60.46.019 [ГОСТ 7798-70] Количество на модель: 2
Болт М8х60.46.019 [ГОСТ 7798-70]
2
22

Номер детали на чертеже:

22

Гайка М8.5.019

Заводской номер: Гайка М8.5.019 [ГОСТ 5916-70] Количество на модель: 2
Гайка М8.5.019 [ГОСТ 5916-70]
2
23

Номер детали на чертеже:

23

Шайба 8.65Г.019

Заводской номер: Шайба 8.65Г.019 [ГОСТ 6402-70] Количество на модель: 2
Шайба 8.65Г.019 [ГОСТ 6402-70]
2
24

Номер детали на чертеже:

24

Шайба 5.65Г.019

Заводской номер: Шайба 5.65Г.019 [ГОСТ 6402-70] Количество на модель: 2
Шайба 5.65Г.019 [ГОСТ 6402-70]
2
25

Номер детали на чертеже:

25

Винт М5х45.46.019

Заводской номер: Винт М5х45.46.019 [ГОСТ 17473-80] Количество на модель: 2
Винт М5х45.46.019 [ГОСТ 17473-80]
2
