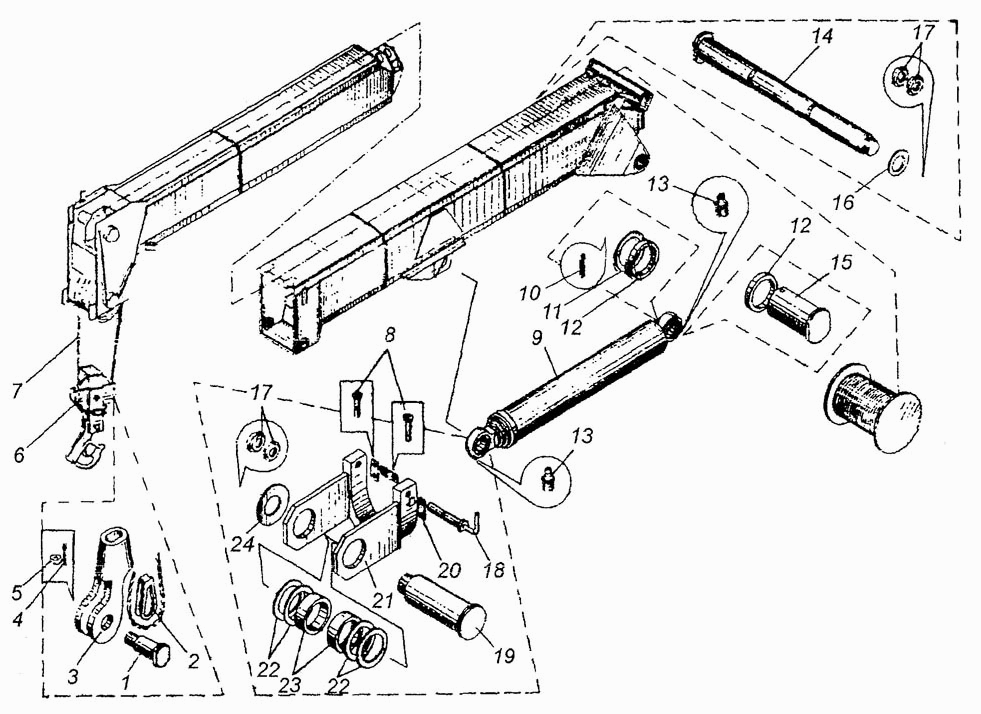

Установка телескопической стрелы КС-3577-3.63.000 КС-3577-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось

Заводской номер: КС-2572А-1.63.005 Количество на модель: 1
КС-2572А-1.63.005
1
2

Номер детали на чертеже:

2

Клин

Заводской номер: КС-3577.63.003 Количество на модель: 2
КС-3577.63.003
2
3

Номер детали на чертеже:

3

Обойма

Заводской номер: КС-3577.63.002 Количество на модель: 1
КС-3577.63.002
1
4

Номер детали на чертеже:

4

Шплинт 5х50.016

Заводской номер: Шплинт 5х50.016 [ГОСТ 397-79] Количество на модель: 1
Шплинт 5х50.016 [ГОСТ 397-79]
1
5

Номер детали на чертеже:

5

Шайба 36.02ВСт3пс.019

Заводской номер: Шайба 36.02ВСт3пс.019 [ГОСТ 11371-78] Количество на модель: 1
Шайба 36.02ВСт3пс.019 [ГОСТ 11371-78]
1
6

Номер детали на чертеже:

6

Крюковая обойма

Заводской номер: КС-3577-3.63.300 Количество на модель: 1
КС-3577-3.63.300
1
7

Номер детали на чертеже:

7

Канат 16.5-Г-1-С-Н-1670 (170) L=88 м

Заводской номер: Канат 16.5-Г-1-С-Н-1670 (170) L=88 м [ГОСТ 2688-80] Количество на модель: 1
Канат 16.5-Г-1-С-Н-1670 (170) L=88 м [ГОСТ 2688-80]
1
8

Номер детали на чертеже:

8

Винт В1М12-8х50.46.019

Заводской номер: Винт В1М12-8х50.46.019 [ГОСТ 17475-80] Количество на модель: 6
Винт В1М12-8х50.46.019 [ГОСТ 17475-80]
6
9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: Ц51.000 Количество на модель: 1
Ц51.000
1
10

Номер детали на чертеже:

10

Стопор

Заводской номер: КС-3577.63.011 Количество на модель: 1
КС-3577.63.011
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: КС-3577.63.029 Количество на модель: 3
КС-3577.63.029
3
12

Номер детали на чертеже:

12

Втулка

Заводской номер: КС-3577.63.018 Количество на модель: 2
КС-3577.63.018
2
13

Номер детали на чертеже:

13

Масленка 1.2Ц6хр

Заводской номер: Масленка 1.2Ц6хр [ГОСТ 19853-74] Количество на модель: 2
Масленка 1.2Ц6хр [ГОСТ 19853-74]
2
14

Номер детали на чертеже:

14

Ось

Заводской номер: КС-3577.63.001-1 Количество на модель: 1
КС-3577.63.001-1
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: КС-3577.63.013 Количество на модель: 1
КС-3577.63.013
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КС-3577.63.009-1 Количество на модель: 1
КС-3577.63.009-1
1
17

Номер детали на чертеже:

17

Гайка М60х2.45.029

Заводской номер: Гайка М60х2.45.029 [ГОСТ 11871-73] Количество на модель: 4
Гайка М60х2.45.029 [ГОСТ 11871-73]
4
18

Номер детали на чертеже:

18

Фиксатор

Заводской номер: КС-3577.63.030 Количество на модель: 1
КС-3577.63.030
1
19

Номер детали на чертеже:

19

Ось

Заводской номер: КС-3577.63.012 Количество на модель: 1
КС-3577.63.012
1
20

Номер детали на чертеже:

20

Планка

Заводской номер: КС-3577.63.044 Количество на модель: 6
КС-3577.63.044
6
21

Номер детали на чертеже:

21

Упор

Заводской номер: КС-3577.63.040-1 Количество на модель: 1
КС-3577.63.040-1
1
23

Номер детали на чертеже:

23

Втулка

Заводской номер: КС-3577.63.018-01 Количество на модель: 2
КС-3577.63.018-01
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: КС-3577.63.028 Количество на модель: 1
КС-3577.63.028
1
