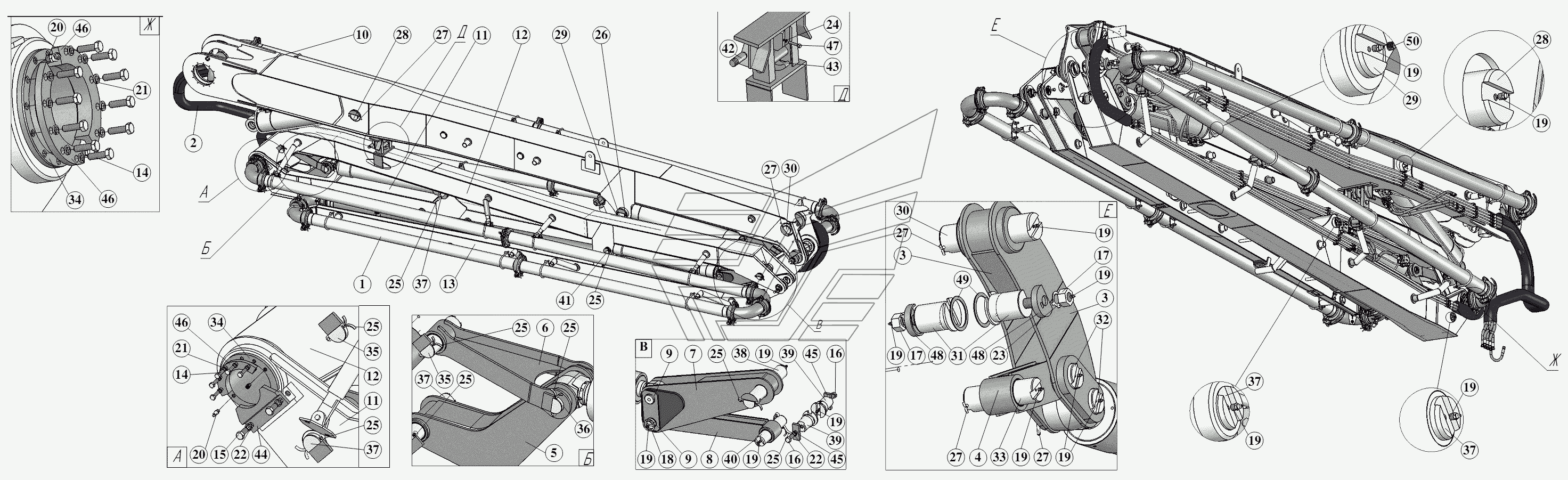

Стрела СБ-170.29.00.000 Автобетононасос 581532. Каталог 2007г.

Установка стрелы СБ-170.20.00.000 Автобетононасос 581532 Гидросистема стрелы СБ-170.23.00.000 Автобетононасос 581532

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бетоновод стрелы

Заводской номер: СБ-170.22.00.000 Количество на модель: 1
СБ-170.22.00.000
1
2

Номер детали на чертеже:

2

Гидросистема стрелы

Заводской номер: СБ-170.23.00.000 Количество на модель: 1
СБ-170.23.00.000
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: СБ-170.29.00.100 Количество на модель: 1
СБ-170.29.00.100
1
4

Номер детали на чертеже:

4

Тяга

Заводской номер: СБ-170.29.00.200 Количество на модель: 1
СБ-170.29.00.200
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: СБ-170.29.00.300 Количество на модель: 1
СБ-170.29.00.300
1
6

Номер детали на чертеже:

6

Тяга

Заводской номер: СБ-170.29.00.400 Количество на модель: 1
СБ-170.29.00.400
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: СБ-170.29.00.500 Количество на модель: 1
СБ-170.29.00.500
1
8

Номер детали на чертеже:

8

Тяга

Заводской номер: СБ-170.29.00.600 Количество на модель: 1
СБ-170.29.00.600
1
9

Номер детали на чертеже:

9

Ось в сборе

Заводской номер: СБ-170.29.00.700 Количество на модель:
СБ-170.29.00.700
10

Номер детали на чертеже:

10

Секция основная

Заводской номер: СБ-170.29.10.000 Количество на модель: 1
СБ-170.29.10.000
1
11

Номер детали на чертеже:

11

Секция средняя

Заводской номер: СБ-170.29.20.000 Количество на модель: 1
СБ-170.29.20.000
1
12

Номер детали на чертеже:

12

Секция средняя

Заводской номер: СБ-170.29.30.000 Количество на модель: 1
СБ-170.29.30.000
1
13

Номер детали на чертеже:

13

Секция конечная

Заводской номер: СБ-170.29.40.000 Количество на модель: 1
СБ-170.29.40.000
1
14

Номер детали на чертеже:

14

Болт M10-6gx35.56.019

Заводской номер: БолтM10-6gx35.56.019 Количество на модель: 15
БолтM10-6gx35.56.019
15
15

Номер детали на чертеже:

15

Болт M16-6gx35.58.019

Заводской номер: БолтM16-6gx35.58.019 Количество на модель: 2
БолтM16-6gx35.58.019
2
16

Номер детали на чертеже:

16

Болт M16-6gx40.58.019

Заводской номер: БолтM16-6gx40.58.019 Количество на модель: 2
БолтM16-6gx40.58.019
2
17

Номер детали на чертеже:

17

Гайка М36х3-6Н.5.019

Заводской номер: ГайкаМ36х3-6Н.5.019 Количество на модель: 2
ГайкаМ36х3-6Н.5.019
2
18

Номер детали на чертеже:

18

Кольцо А50 Ц9хр

Заводской номер: А50Ц9хр Количество на модель: 2
А50Ц9хр
2
19

Номер детали на чертеже:

19

Маслёнка 1.2 Ц6хр

Заводской номер: 1.2Ц6хр Количество на модель: 19
1.2Ц6хр
19
20

Номер детали на чертеже:

20

Маслёнка 2.2 Ц6хр

Заводской номер: 2.2Ц6хр Количество на модель: 4
2.2Ц6хр
4
21

Номер детали на чертеже:

21

Шайба 10.65Г.019

Заводской номер: Шайба10.65Г.019 Количество на модель: 15
Шайба10.65Г.019
15
22

Номер детали на чертеже:

22

Шайба 16.65Г.019

Заводской номер: Шайба16.65Г.019 Количество на модель: 4
Шайба16.65Г.019
4
23

Номер детали на чертеже:

23

Шайба 36.01.08кп .019

Заводской номер: Шайба36.01.08 Количество на модель: 2
Шайба36.01.08
2
24

Номер детали на чертеже:

24

Шайба 8.65Г.019

Заводской номер: Шайба8.65Г.019 Количество на модель: 1
Шайба8.65Г.019
1
25

Номер детали на чертеже:

25

Шплинт 10x100.019

Заводской номер: Шплинт10x100.019 Количество на модель: 7
Шплинт10x100.019
7
26

Номер детали на чертеже:

26

Шплинт 10x120.019

Заводской номер: Шплинт10x120.019 Количество на модель: 1
Шплинт10x120.019
1
27

Номер детали на чертеже:

27

Шплинт

Заводской номер: СБ-170.20.00.006 Количество на модель: 5
СБ-170.20.00.006
5
28

Номер детали на чертеже:

28

Ось

Заводской номер: СБ-170.29.00.001 Количество на модель: 1
СБ-170.29.00.001
1
29

Номер детали на чертеже:

29

Ось

Заводской номер: СБ-170.29.00.001-01 Количество на модель: 1
СБ-170.29.00.001-01
1
30

Номер детали на чертеже:

30

Ось

Заводской номер: СБ-170.29.00.002 Количество на модель: 1
СБ-170.29.00.002
1
31

Номер детали на чертеже:

31

Ось

Заводской номер: СБ-170.29.00.003 Количество на модель: 2
СБ-170.29.00.003
2
32

Номер детали на чертеже:

32

Ось

Заводской номер: СБ-170.29.00.004 Количество на модель: 2
СБ-170.29.00.004
2
33

Номер детали на чертеже:

33

Ось

Заводской номер: СБ-170.29.00.004-01 Количество на модель: 1
СБ-170.29.00.004-01
1
34

Номер детали на чертеже:

34

Ось

Заводской номер: СБ-170.29.00.005 Количество на модель: 1
СБ-170.29.00.005
1
35

Номер детали на чертеже:

35

Ось

Заводской номер: СБ-170.29.00.006 Количество на модель: 1
СБ-170.29.00.006
1
36

Номер детали на чертеже:

36

Ось

Заводской номер: СБ-170.29.00.006-01 Количество на модель: 1
СБ-170.29.00.006-01
1
37

Номер детали на чертеже:

37

Ось

Заводской номер: СБ-170.29.00.006-02 Количество на модель: 2
СБ-170.29.00.006-02
2
38

Номер детали на чертеже:

38

Ось

Заводской номер: СБ-170.29.00.007 Количество на модель: 1
СБ-170.29.00.007
1
39

Номер детали на чертеже:

39

Ось

Заводской номер: СБ-170.29.00.008 Количество на модель: 2
СБ-170.29.00.008
2
40

Номер детали на чертеже:

40

Ось

Заводской номер: СБ-170.29.00.009 Количество на модель: 1
СБ-170.29.00.009
1
41

Номер детали на чертеже:

41

Ось

Заводской номер: СБ-170.29.00.009-01 Количество на модель: 1
СБ-170.29.00.009-01
1
42

Номер детали на чертеже:

42

Ось

Заводской номер: СБ-170.29.00.011 Количество на модель: 1
СБ-170.29.00.011
1
43

Номер детали на чертеже:

43

Крюк

Заводской номер: СБ-170.29.00.012 Количество на модель: 1
СБ-170.29.00.012
1
44

Номер детали на чертеже:

44

Накладка

Заводской номер: СБ-170.29.00.013 Количество на модель: 1
СБ-170.29.00.013
1
45

Номер детали на чертеже:

45

Накладка

Заводской номер: СБ-170.29.00.014 Количество на модель: 2
СБ-170.29.00.014
2
46

Номер детали на чертеже:

46

Полудиск

Заводской номер: СБ-170.29.00.015 Количество на модель: 3
СБ-170.29.00.015
3
47

Номер детали на чертеже:

47

Болт установочный

Заводской номер: СБ-170.29.00.016 Количество на модель: 1
СБ-170.29.00.016
1
48

Номер детали на чертеже:

48

Шайба

Заводской номер: СБ-170.29.00.020 Количество на модель: 2
СБ-170.29.00.020
2
49

Номер детали на чертеже:

49

Шайба регулировочная

Заводской номер: СБ-170.29.00.021 Количество на модель: 2
СБ-170.29.00.021
2
50

Номер детали на чертеже:

50

Колпачок

Заводской номер: СБ-172-1.01.07.007 Количество на модель: 1
СБ-172-1.01.07.007
1
