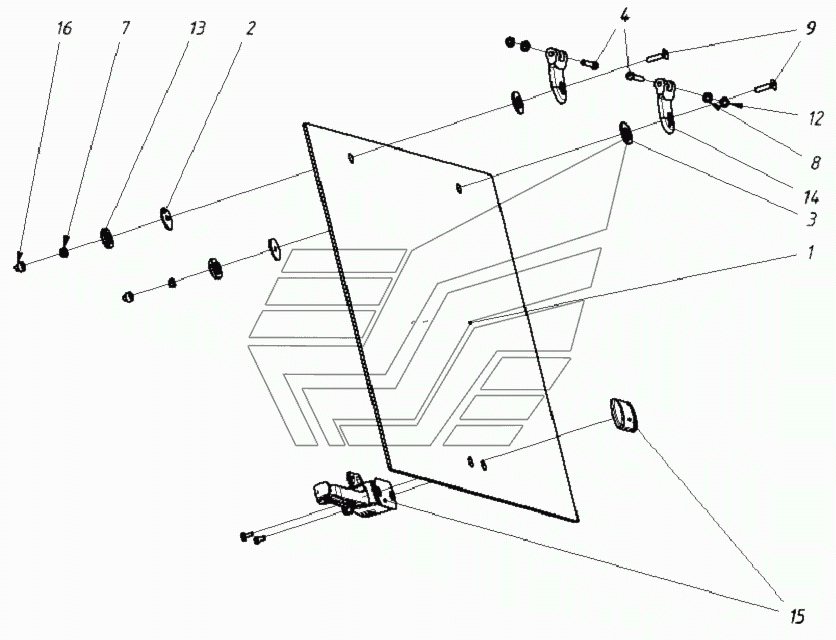

202020150000 00 Форточка задняя WХ-200 (2017). Каталог 2017г.

202020140000 00 Дверца задняя в сборе WХ-200 (2017) 202020100500 00 Установка фиксатора двери WХ-200 (2017)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

7

8

9

12

13

14

15

16

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стекло заднее

Заводской номер: 20202015000100 Количество на модель: 1

20202015000100

1

2

Номер детали на чертеже:

2

Шайба резиновая

Заводской номер: 20202015000200 Количество на модель: 2

20202015000200

2

3

Номер детали на чертеже:

3

Шайба резиновая

Заводской номер: 20202015000300 Количество на модель: 2

20202015000300

2

4

Номер детали на чертеже:

4

Ось

Заводской номер: 20202015000400 Количество на модель: 2

20202015000400

2

7

Номер детали на чертеже:

7

Гайка М8

Заводской номер: 00002641090601 Количество на модель: 2

00002641090601

2

8

Номер детали на чертеже:

8

Шайба С8.01.08кп.016

Заводской номер: 00002644060801 Количество на модель: 2

00002644060801

2

9

Номер детали на чертеже:

9

Болт M8X35.36.016

Заводской номер: 00002640013401 Количество на модель: 2

00002640013401

2

12

Номер детали на чертеже:

12

Шайба стопорная 617416

Заводской номер: 00005126830201 Количество на модель: 2

00005126830201

2

13

Номер детали на чертеже:

13

Шайба пластмассовая 623656

Заводской номер: 00005126830101 Количество на модель: 2

00005126830101

2

14

Номер детали на чертеже:

14

Петля

Заводской номер: 00091820200801 Количество на модель: 2

00091820200801

2

15

Номер детали на чертеже:

15

Устройство запорное

Заводской номер: 00094000008801 Количество на модель: 1

00094000008801

1

16

Номер детали на чертеже:

16

Колпачок

Заводской номер: 00094000008501 Количество на модель: 2

00094000008501

2
