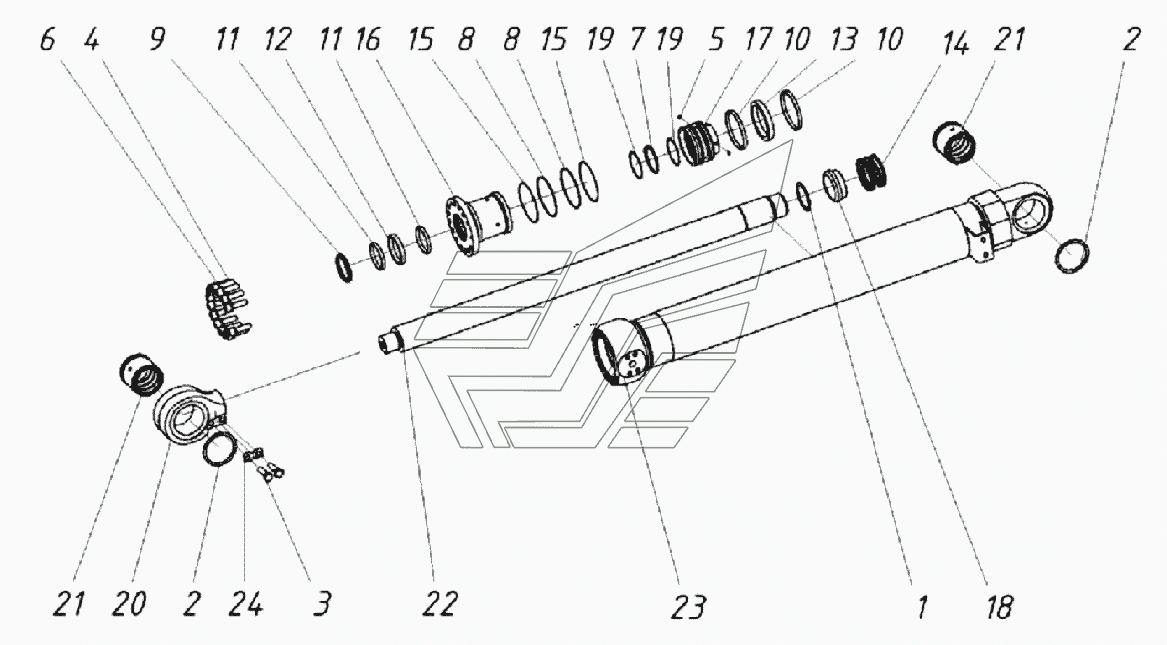

203060400000 20 Гидроцилиндр ковша WХ-200 (2017). Каталог 2017г.

203080200000 01, 203060200000 00 Гидроразводка рукояти 2920 (2400) без разводки под гидромолот WХ-200 (2017) 204000000000 02 Установка ковша WХ-200 (2017)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 00001394008000 Количество на модель: 1
00001394008000
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 00001394210000 Количество на модель: 2
00001394210000
2
3

Номер детали на чертеже:

3

Болт М16-6gх55.109.20Г2Р.016

Заводской номер: 00002640055901 Количество на модель: 2
00002640055901
2
4

Номер детали на чертеже:

4

Винт М16х45.88.016

Заводской номер: 00002642019801 Количество на модель: 14
00002642019801
14
5

Номер детали на чертеже:

5

Винт М8-6gх12.22Н

Заводской номер: 00002642060801 Количество на модель: 1
00002642060801
1
6

Номер детали на чертеже:

6

Шайба 16.65Г.016

Заводской номер: 00002644020901 Количество на модель: 14
00002644020901
14
7

Номер детали на чертеже:

7

Кольцо 080-090-58-2-3

Заводской номер: 00006421002401 Количество на модель: 1
00006421002401
1
8

Номер детали на чертеже:

8

Кольцо 125-130-36-2-3

Заводской номер: 00006421003301 Количество на модель: 2
00006421003301
2
9

Номер детали на чертеже:

9

Грязесъемник

Заводской номер: 00006431170301 Количество на модель: 1
00006431170301
1
10

Номер детали на чертеже:

10

Направляющая поршня

Заводской номер: 00006431172301 Количество на модель: 2
00006431172301
2
11

Номер детали на чертеже:

11

Направляющая штока

Заводской номер: 00006431173301 Количество на модель: 2
00006431173301
2
12

Номер детали на чертеже:

12

Манжета

Заводской номер: 00006431175301 Количество на модель: 1
00006431175301
1
13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: 00006431177301 Количество на модель: 1
00006431177301
1
14

Номер детали на чертеже:

14

Пружина

Заводской номер: 12580110000801 Количество на модель: 1
12580110000801
1
15

Номер детали на чертеже:

15

Кольцо защитное

Заводской номер: 12580110200800 Количество на модель: 2
12580110200800
2
16

Номер детали на чертеже:

16

Букса

Заводской номер: 12580110900420 Количество на модель: 1
12580110900420
1
17

Номер детали на чертеже:

17

Поршень

Заводской номер: 12580110900620 Количество на модель: 1
12580110900620
1
18

Номер детали на чертеже:

18

Клапан

Заводской номер: 12580110900920 Количество на модель: 1
12580110900920
1
19

Номер детали на чертеже:

19

Кольцо защитное

Заводской номер: 16010154101100 Количество на модель: 2
16010154101100
2
20

Номер детали на чертеже:

20

Проушина

Заводской номер: 20302000000110 Количество на модель: 1
20302000000110
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 20302000000900 Количество на модель: 2
20302000000900
2
22

Номер детали на чертеже:

22

Шток

Заводской номер: 20306040000521 Количество на модель: 1
20306040000521
1
23

Номер детали на чертеже:

23

Цилиндр

Заводской номер: 20306040010020 Количество на модель: 1
20306040010020
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 84225230005705 Количество на модель: 1
84225230005705
1
