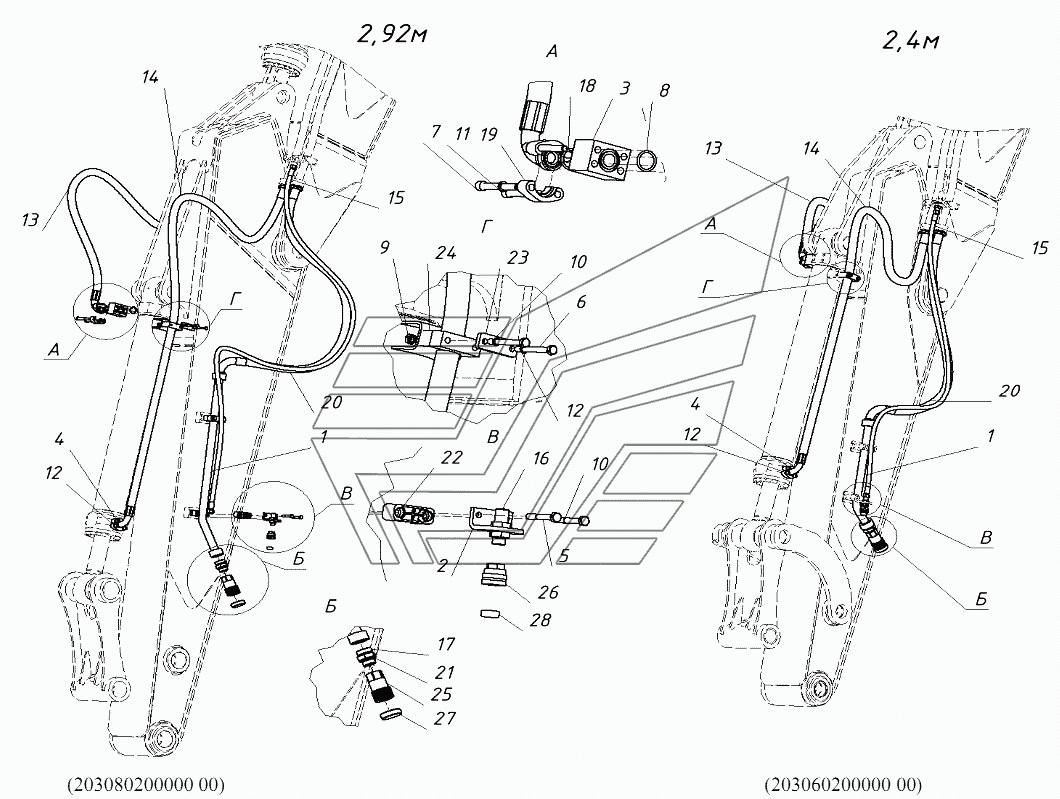

203080200000 00, 203060200000 00 Гидроразводка рукояти 2920 (2400) с разводкой под гидромолот WХ-200 (2017). Каталог 2017г.

203080000000 00, 203060000000 00 Установка рукояти 2920 (2400) с разводкой под гидромолот WХ-200 (2017) 203080200000 01, 203060200000 00 Гидроразводка рукояти 2920 (2400) без разводки под гидромолот WХ-200 (2017)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубопровод гидромолота

Заводской номер: 20308020100000 Количество на модель: 2
20308020100000
2
1

Номер детали на чертеже:

1

Трубопровод гидромолота

Заводской номер: 20306020100000 Количество на модель: 2
20306020100000
2
2

Номер детали на чертеже:

2

Планка

Заводской номер: 20303000000100 Количество на модель: 2
20303000000100
2
3

Номер детали на чертеже:

3

Фланец

Заводской номер: 20303000000300 Количество на модель: 1
20303000000300
1
4

Номер детали на чертеже:

4

Болт М12-6gх40.88

Заводской номер: 00002640033901 Количество на модель: 4
00002640033901
4
5

Номер детали на чертеже:

5

Болт М10-6gх70.88.40Х.016

Заводской номер: 00002640026601 Количество на модель: 8
00002640026601
8
6

Номер детали на чертеже:

6

Болт М10х90.88.016

Заводской номер: 00002640027901 Количество на модель: 2
00002640027901
2
7

Номер детали на чертеже:

7

Болт М12-6gх95.88.016

Заводской номер: 00002640038201 Количество на модель: 4
00002640038201
4
8

Номер детали на чертеже:

8

Кольцо 038-044-36-2-3

Заводской номер: 00006421001601 Количество на модель: 1
00006421001601
1
9

Номер детали на чертеже:

9

Гайка M10-6H.5.016

Заводской номер: 00002641061001 Количество на модель: 2
00002641061001
2
10

Номер детали на чертеже:

10

Шайба 10.65Г.016

Заводской номер: 00002644020601 Количество на модель: 10
00002644020601
10
11

Номер детали на чертеже:

11

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 8
00002644020701
8
12

Номер детали на чертеже:

12

Шайба плоская

Заводской номер: 00002644061001 Количество на модель: 2
00002644061001
2
13

Номер детали на чертеже:

13

Рукав высокого давления

Заводской номер: 00006420211301 Количество на модель: 1
00006420211301
1
13

Номер детали на чертеже:

13

Рукава высокого давления

Заводской номер: 00006420210701 Количество на модель: 1
00006420210701
1
14

Номер детали на чертеже:

14

Рукав высокого давления

Заводской номер: 00006420211101 Количество на модель: 1
00006420211101
1
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: 00006420023801 Количество на модель: 2
00006420023801
2
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: 00006420019301 Количество на модель: 2
00006420019301
2
16

Номер детали на чертеже:

16

Адаптер

Заводской номер: 00002648202701 Количество на модель: 2
00002648202701
2
17

Номер детали на чертеже:

17

Адаптер

Заводской номер: 00002648222101 Количество на модель: 2
00002648222101
2
18

Номер детали на чертеже:

18

Уплотнение

Заводской номер: 00006420002301 Количество на модель: 2
00006420002301
2
19

Номер детали на чертеже:

19

Полуфланец

Заводской номер: 00092382059501 Количество на модель: 4
00092382059501
4
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: 00006418044201 Количество на модель: 2
00006418044201
2
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: 00006418044101 Количество на модель: 2
00006418044101
2
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: 00093260403701 Количество на модель: 2
00093260403701
2
22

Номер детали на чертеже:

22

Корпус одиночного зажима

Заводской номер: 00092382044701 Количество на модель: 4
00092382044701
4
23

Номер детали на чертеже:

23

Накладка

Заводской номер: 00092382050001 Количество на модель: 5
00092382050001
5
24

Номер детали на чертеже:

24

Корпус одиночного зажима

Заводской номер: 00092382045001 Количество на модель: 1
00092382045001
1
25

Номер детали на чертеже:

25

Ниппель БРС

Заводской номер: 00093260403301 Количество на модель: 2
00093260403301
2
26

Номер детали на чертеже:

26

Ниппель

Заводской номер: 00093260401401 Количество на модель: 2
00093260401401
2
27

Номер детали на чертеже:

27

Заглушка ниппеля

Заводской номер: 00093260403501 Количество на модель: 2
00093260403501
2
28

Номер детали на чертеже:

28

Заглушка ниппеля БРС

Заводской номер: 00093260401701 Количество на модель: 2
00093260401701
2
