  6. 203030000000 01 Гидроразводка стрелы с тормозными клапанами

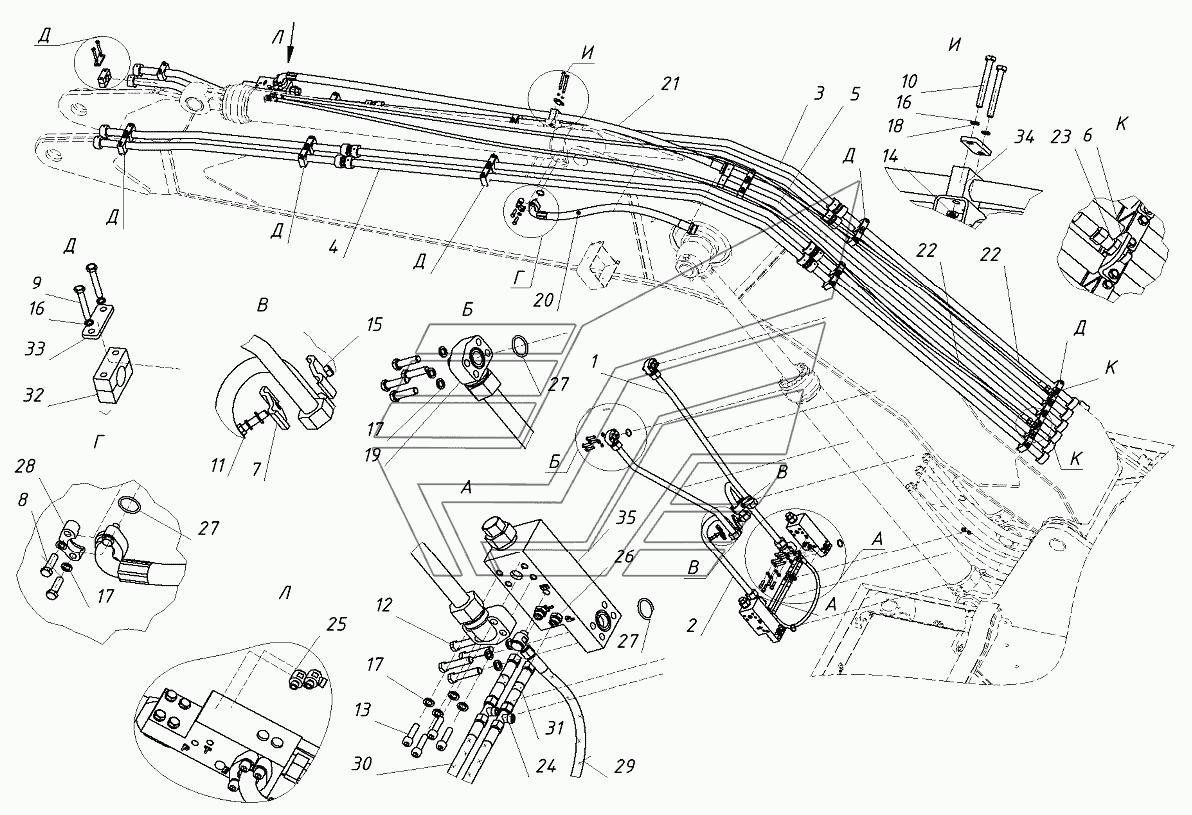

203030000000 01 Гидроразводка стрелы с тормозными клапанами WХ-200 (2017). Каталог 2017г.

203030000000 00 Гидроразводка стрелы с разводкой под гидромолот WХ-200 (2017) 203080000000 00, 203060000000 00 Установка рукояти 2920 (2400) с разводкой под гидромолот WХ-200 (2017)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006417031401 Количество на модель: 1
00006417031401
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006417007201 Количество на модель: 1
00006417007201
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006417002501 Количество на модель: 2
00006417002501
2

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006419031401 Количество на модель: 1
00006419031401
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006420206401 Количество на модель: 1
00006420206401
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006420212101 Количество на модель: 1
00006420212101
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006417005901 Количество на модель: 1
00006417005901
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006417002201 Количество на модель: 1
00006417002201
1

Номер детали на чертеже:

Клапан

Заводской номер: 00010240160601 Количество на модель: 1
00010240160601
1

Номер детали на чертеже:

Клапан ИЛИ

Заводской номер: 00010240160301 Количество на модель: 2
00010240160301
2

Номер детали на чертеже:

Переключатель

Заводской номер: 00092060027101 Количество на модель: 1
00092060027101
1

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: 00006417002601 Количество на модель: 1
00006417002601
1
1

Номер детали на чертеже:

1

Трубопровод стрелы

Заводской номер: 20303000100000 Количество на модель: 2
20303000100000
2
2

Номер детали на чертеже:

2

Трубопровод стрелы

Заводской номер: 20303000200000 Количество на модель: 2
20303000200000
2
3

Номер детали на чертеже:

3

Трубопровод по стреле

Заводской номер: 20303000300000 Количество на модель: 2
20303000300000
2
4

Номер детали на чертеже:

4

Трубопровод по стреле

Заводской номер: 20303000400000 Количество на модель: 2
20303000400000
2
5

Номер детали на чертеже:

5

Трубопровод рукояти

Заводской номер: 20303000500000 Количество на модель: 2
20303000500000
2
6

Номер детали на чертеже:

6

Планка

Заводской номер: 20303000000200 Количество на модель: 2
20303000000200
2
7

Номер детали на чертеже:

7

Скоба

Заводской номер: 00023410800600 Количество на модель: 2
00023410800600
2
8

Номер детали на чертеже:

8

Болт М12-6gх40.88

Заводской номер: 00002640033901 Количество на модель: 8
00002640033901
8
9

Номер детали на чертеже:

9

Болт М10-6gх70.88.40Х.016

Заводской номер: 00002640026601 Количество на модель: 48
00002640026601
48
10

Номер детали на чертеже:

10

Болт М10х90.88.016

Заводской номер: 00002640027901 Количество на модель: 2
00002640027901
2
11

Номер детали на чертеже:

11

Болт М12-6gх50.58.016

Заводской номер: 00002640035001 Количество на модель: 2
00002640035001
2
12

Номер детали на чертеже:

12

Болт М12-6gх60.88.016

Заводской номер: 00002640036201 Количество на модель: 12
00002640036201
12
13

Номер детали на чертеже:

13

Винт М12-6gх40.109.40Х.016

Заводской номер: 00002642019201 Количество на модель: 16
00002642019201
16
14

Номер детали на чертеже:

14

Гайка M10-6H.5.016

Заводской номер: 00002641061001 Количество на модель: 2
00002641061001
2
15

Номер детали на чертеже:

15

Гайка M12-6H.5.016

Заводской номер: 00002641061201 Количество на модель: 2
00002641061201
2
16

Номер детали на чертеже:

16

Шайба 10.65Г.016

Заводской номер: 00002644020601 Количество на модель: 50
00002644020601
50
17

Номер детали на чертеже:

17

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 50
00002644020701
50
18

Номер детали на чертеже:

18

Шайба плоская

Заводской номер: 00002644061001 Количество на модель: 2
00002644061001
2
19

Номер детали на чертеже:

19

Фланец

Заводской номер: 00002648240201 Количество на модель: 4
00002648240201
4
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: 00006420210601 Количество на модель: 1
00006420210601
1
21

Номер детали на чертеже:

21

Рукав высокого давления

Заводской номер: 00006420211201 Количество на модель: 1
00006420211201
1
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: 00006419040601 Количество на модель: 2
00006419040601
2
23

Номер детали на чертеже:

23

Адаптер

Заводской номер: 00002648202801 Количество на модель: 2
00002648202801
2
24

Номер детали на чертеже:

24

Адаптер

Заводской номер: 00002648200701 Количество на модель: 2
00002648200701
2
25

Номер детали на чертеже:

25

Адаптер

Заводской номер: 00002648201601 Количество на модель: 4
00002648201601
4
26

Номер детали на чертеже:

26

Адаптер

Заводской номер: 00002648201101 Количество на модель: 4
00002648201101
4
27

Номер детали на чертеже:

27

Уплотнение

Заводской номер: 00006420002301 Количество на модель: 6
00006420002301
6
28

Номер детали на чертеже:

28

Полуфланец

Заводской номер: 00092382059501 Количество на модель: 4
00092382059501
4
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: 00006417004801 Количество на модель: 1
00006417004801
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: 00006417000501 Количество на модель: 2
00006417000501
2
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: 00006417000201 Количество на модель: 2
00006417000201
2
32

Номер детали на чертеже:

32

Корпус одиночного зажима

Заводской номер: 00092382044701 Количество на модель: 24
00092382044701
24
33

Номер детали на чертеже:

33

Накладка

Заводской номер: 00092382050001 Количество на модель: 23
00092382050001
23
34

Номер детали на чертеже:

34

Корпус одиночного зажима

Заводской номер: 00092382045001 Количество на модель: 1
00092382045001
1
35

Номер детали на чертеже:

35

Клапан тормозной

Заводской номер: 00010146103401 Количество на модель: 3
00010146103401
3
203030000000 00 Гидроразводка стрелы с разводкой под гидромолот WХ-200 (2017) 203080000000 00, 203060000000 00 Установка рукояти 2920 (2400) с разводкой под гидромолот WХ-200 (2017)
