  6. 202080000000 00, 202080000000 10 Гидрооборудование на поворотной платформе (двигатель “CUMMINS”), (двигатель “ЯМЗ”)

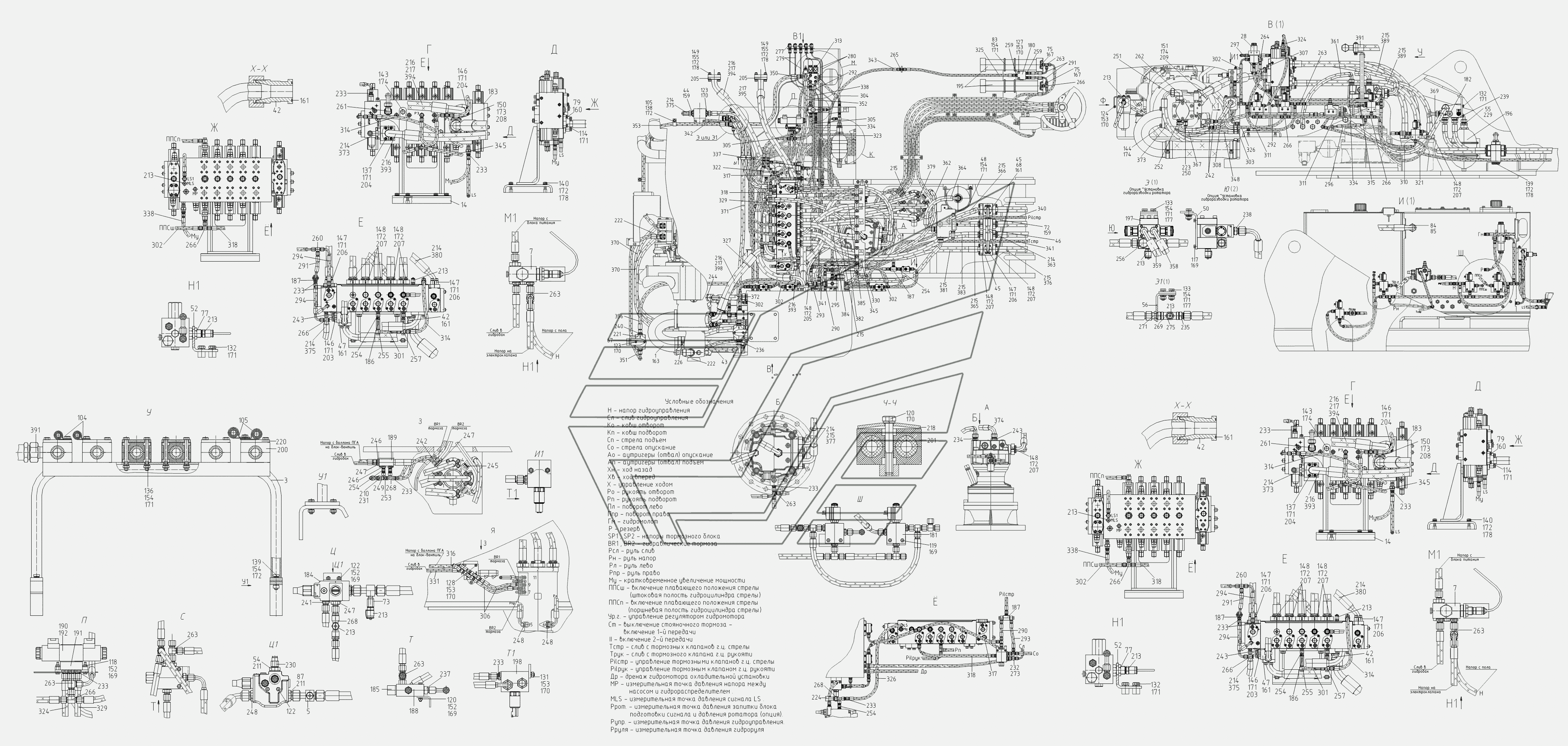

202080000000 00, 202080000000 10 Гидрооборудование на поворотной платформе (двигатель “CUMMINS”), (двигатель “ЯМЗ”) WХ-200. Каталог 2015г.

202070000000 00 Установка механизма поворота WХ-200 202080000070 00 Клапан редукционный WХ-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Патрубок

Заводской номер: 20208000001000 Количество на модель: 1
20208000001000
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 20208000003000 Количество на модель: 1
20208000003000
1
5

Номер детали на чертеже:

5

Переходник

Заводской номер: 31850800105000 Количество на модель: 1
31850800105000
1
7

Номер детали на чертеже:

7

Клапан редукционный

Заводской номер: 20208000007000 Количество на модель: 1
20208000007000
1
8

Номер детали на чертеже:

8

Переходник

Заводской номер: 20208000008000 Количество на модель: 1
20208000008000
1
9

Номер детали на чертеже:

9

Переходник

Заводской номер: 31850800109000 Количество на модель: 1
31850800109000
1
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: 20208000014000 Количество на модель: 1
20208000014000
1
29

Номер детали на чертеже:

29

Гидрораспределитель

Заводской номер: 262910002000 Количество на модель: 1
262910002000
1
42

Номер детали на чертеже:

42

Фланец

Заводской номер: 20208000000100 Количество на модель: 1
20208000000100
1
43

Номер детали на чертеже:

43

Рукав

Заводской номер: 20208000000200 Количество на модель: 1
20208000000200
1
44

Номер детали на чертеже:

44

Фланец

Заводской номер: 20208000000300 Количество на модель: 2
20208000000300
2
45

Номер детали на чертеже:

45

Фланец

Заводской номер: 20208000000400 Количество на модель: 2
20208000000400
2
46

Номер детали на чертеже:

46

Фланец

Заводской номер: 20208000000500 Количество на модель: 1
20208000000500
1
47

Номер детали на чертеже:

47

Фланец

Заводской номер: 20208000000600 Количество на модель: 1
20208000000600
1
49

Номер детали на чертеже:

49

Хомут

Заводской номер: 31850800100800 Количество на модель: 2
31850800100800
2
52

Номер детали на чертеже:

52

Кронштейн

Заводской номер: 20208000001300 Количество на модель: 1
20208000001300
1
53

Номер детали на чертеже:

53

Штуцер

Заводской номер: 31850800101200 Количество на модель: 1
31850800101200
1
54

Номер детали на чертеже:

54

Переходник

Заводской номер: 31850800101300 Количество на модель: 1
31850800101300
1
56

Номер детали на чертеже:

56

Кронштейн

Заводской номер: 20208000001500 Количество на модель: 1
20208000001500
1
67

Номер детали на чертеже:

67

Скоба

Заводской номер: 10501800101100 Количество на модель: 2
10501800101100
2
68

Номер детали на чертеже:

68

Заглушка

Заводской номер: 42200800101200 Количество на модель: 2
42200800101200
2
72

Номер детали на чертеже:

72

Заглушка

Заводской номер: 31402710050200 Количество на модель: 1
31402710050200
1
73

Номер детали на чертеже:

73

Переходник

Заводской номер: 31420800401100 Количество на модель: 1
31420800401100
1
75

Номер детали на чертеже:

75

Штуцер

Заводской номер: 32000800400300 Количество на модель: 2
32000800400300
2
77

Номер детали на чертеже:

77

Гайка

Заводской номер: 22230200300 Количество на модель: 1
22230200300
1
79

Номер детали на чертеже:

79

Заглушка

Заводской номер: 23018000300 Количество на модель: 1
23018000300
1
83

Номер детали на чертеже:

83

Хомут

Заводской номер: 13040000500 Количество на модель: 4
13040000500
4
84

Номер детали на чертеже:

84

Заглушка

Заводской номер: 7041301340 Количество на модель: 1
7041301340
1
85

Номер детали на чертеже:

85

Гайка накидная

Заводской номер: 7041312440 Количество на модель: 1
7041312440
1
87

Номер детали на чертеже:

87

Штуцер

Заводской номер: 504800100600 Количество на модель: 1
504800100600
1
90

Номер детали на чертеже:

90

Штуцер

Заводской номер: 30830800100600 Количество на модель: 1
30830800100600
1
100

Номер детали на чертеже:

100

Штуцер

Заводской номер: 17912000000210 Количество на модель: 2
17912000000210
2
104

Номер детали на чертеже:

104

Хомут

Заводской номер: 413010000100 Количество на модель: 2
413010000100
2
105

Номер детали на чертеже:

105

Хомут

Заводской номер: 413010000110 Количество на модель: 4
413010000110
4
114

Номер детали на чертеже:

114

Болт М10-6gх30.58.016

Заводской номер: 2640022901 Количество на модель: 4
2640022901
4
117

Номер детали на чертеже:

117

Болт М6-6gх20.58.016

Заводской номер: 2640002001 Количество на модель: 4
2640002001
4
118

Номер детали на чертеже:

118

Болт M6-6gx30.58.016

Заводской номер: 2640003201 Количество на модель: 4
2640003201
4
119

Номер детали на чертеже:

119

Болт М6-6gх45.58.016

Заводской номер: 2640005201 Количество на модель: 8
2640005201
8
120

Номер детали на чертеже:

120

Болт М6-6gх50.58.016

Заводской номер: 2640005101 Количество на модель: 2
2640005101
2
122

Номер детали на чертеже:

122

Болт M6-6gx70.58.016

Заводской номер: 2640006101 Количество на модель: 2
2640006101
2
123

Номер детали на чертеже:

123

Болт М8-6gx16.58.016

Заводской номер: 2640011001 Количество на модель: 12
2640011001
12
124

Номер детали на чертеже:

124

Болт М8-6gх20.58.016

Заводской номер: 2640012101 Количество на модель: 6
2640012101
6
127

Номер детали на чертеже:

127

Болт M8-6gx50.58.016

Заводской номер: 2640015401 Количество на модель: 2
2640015401
2
128

Номер детали на чертеже:

128

Болт M8-6gx60.58.016

Заводской номер: 2640016001 Количество на модель: 3
2640016001
3
131

Номер детали на чертеже:

131

Болт M8-6gx 100.109.016

Заводской номер: 2640016801 Количество на модель: 5
2640016801
5
132

Номер детали на чертеже:

132

Болт М10-6gх25.58.016

Заводской номер: 2640022501 Количество на модель: 5
2640022501
5
136

Номер детали на чертеже:

136

Болт М10х90.88.016

Заводской номер: 2640027901 Количество на модель: 12
2640027901
12
137

Номер детали на чертеже:

137

Болт M10-6gx90.109.40X.016

Заводской номер: 2640028601 Количество на модель: 4
2640028601
4
138

Номер детали на чертеже:

138

Болт М12-6gх25.58.016

Заводской номер: 2640032101 Количество на модель: 2
2640032101
2
139

Номер детали на чертеже:

139

Болт М12-6gх30.58.016

Заводской номер: 2640033001 Количество на модель: 10
2640033001
10
140

Номер детали на чертеже:

140

Болт М12-6gх45.58.016

Заводской номер: 2640034701 Количество на модель: 6
2640034701
6
143

Номер детали на чертеже:

143

Болт М16-6gх35.58.016

Заводской номер: 2640053601 Количество на модель: 3
2640053601
3
144

Номер детали на чертеже:

144

Болт М16-6gx40.58.016

Заводской номер: 2640053901 Количество на модель: 4
2640053901
4
146

Номер детали на чертеже:

146

Винт М10-6gх30.88.35Х.016

Заводской номер: 2642019501 Количество на модель: 12
2642019501
12
147

Номер детали на чертеже:

147

Винт М10-6gх35.88.35Х.016

Заводской номер: 2642017701 Количество на модель: 20
2642017701
20
148

Номер детали на чертеже:

148

Винт М12х40.109.40Х.019

Заводской номер: 2642019201 Количество на модель: 100
2642019201
100
149

Номер детали на чертеже:

149

Винт М12-6gх55.88.35Х.016

Заводской номер: 2642018101 Количество на модель: 8
2642018101
8
150

Номер детали на чертеже:

150

Винт М14-6gx45.88.35X.016

Заводской номер: 2642017401 Количество на модель: 4
2642017401
4
151

Номер детали на чертеже:

151

Винт М16-6gх55.88.35Х.016

Заводской номер: 2642017301 Количество на модель: 4
2642017301
4
152

Номер детали на чертеже:

152

Гайка М6-6Н.5.016

Заводской номер: 2641060601 Количество на модель: 14
2641060601
14
153

Номер детали на чертеже:

153

Гайка М8-6Н.5.016

Заводской номер: 2641060801 Количество на модель: 15
2641060801
15
154

Номер детали на чертеже:

154

Гайка М10-6Н.5.016

Заводской номер: 2641061001 Количество на модель: 24
2641061001
24
155

Номер детали на чертеже:

155

Гайка М12-6Н.5.016

Заводской номер: 2641061201 Количество на модель: 8
2641061201
8
159

Номер детали на чертеже:

159

Кольцо 024-028-25-2-3

Заводской номер: 6421001001 Количество на модель: 4
6421001001
4
160

Номер детали на чертеже:

160

Кольцо 030-035-30-2-3

Заводской номер: 6421001101 Количество на модель: 1
6421001101
1
161

Номер детали на чертеже:

161

Кольцо 038-044-36-2-3

Заводской номер: 6421001601 Количество на модель: 4
6421001601
4
163

Номер детали на чертеже:

163

Кольцо 100-110-58-2-3

Заводской номер: 6421005201 Количество на модель: 1
6421005201
1
167

Номер детали на чертеже:

167

Прокладка 27M3

Заводской номер: 233582700 Количество на модель: 2
233582700
2
169

Номер детали на чертеже:

169

Шайба 6.65Г.016

Заводской номер: 2644020401 Количество на модель: 20
2644020401
20
170

Номер детали на чертеже:

170

Шайба 8.65Г.016

Заводской номер: 2644020501 Количество на модель: 28
2644020501
28
171

Номер детали на чертеже:

171

Шайба 10.65Г.016

Заводской номер: 2644020601 Количество на модель: 59
2644020601
59
172

Номер детали на чертеже:

172

Шайба 12.65Г.016

Заводской номер: 2644020701 Количество на модель: 126
2644020701
126
173

Номер детали на чертеже:

173

Шайба 14.65Г.016

Заводской номер: 2644020801 Количество на модель: 4
2644020801
4
174

Номер детали на чертеже:

174

Шайба 16.65Г.016

Заводской номер: 2644020901 Количество на модель: 11
2644020901
11
176

Номер детали на чертеже:

176

Шайба плоская

Заводской номер: 2644060801 Количество на модель: 6
2644060801
6
177

Номер детали на чертеже:

177

Шайба плоская

Заводской номер: 2644061001 Количество на модель: 2
2644061001
2
178

Номер детали на чертеже:

178

Шайба плоская

Заводской номер: 2644061201 Количество на модель: 24
2644061201
24
180

Номер детали на чертеже:

180

Блок клапанов

Заводской номер: 10240123601 Количество на модель: 1
10240123601
1
181

Номер детали на чертеже:

181

Клапан

Заводской номер: 10240160601 Количество на модель: 3
10240160601
3
183

Номер детали на чертеже:

183

Клапан

Заводской номер: 10000032701 Количество на модель: 1
10000032701
1
184

Номер детали на чертеже:

184

Клапан зарядный

Заводской номер: 10240101801 Количество на модель: 1
10240101801
1
185

Номер детали на чертеже:

185

Клапан

Заводской номер: 10240102701 Количество на модель: 1
10240102701
1
186

Номер детали на чертеже:

186

Клапан обратный

Заводской номер: 10240102601 Количество на модель: 3
10240102601
3
187

Номер детали на чертеже:

187

Клапан ИЛИ

Заводской номер: 10240160301 Количество на модель: 1
10240160301
1
188

Номер детали на чертеже:

188

Корпус

Заводской номер: 10240161501 Количество на модель: 1
10240161501
1
189

Номер детали на чертеже:

189

Вентиль-блок

Заводской номер: 1400306201 Количество на модель: 1
1400306201
1
190

Номер детали на чертеже:

190

Клапан

Заводской номер: 10240160201 Количество на модель: 1
10240160201
1
191

Номер детали на чертеже:

191

Плита

Заводской номер: 10600000101 Количество на модель: 1
10600000101
1
192

Номер детали на чертеже:

192

Винт

Заводской номер: 10240123101 Количество на модель: 4
10240123101
4
193

Номер детали на чертеже:

193

Пневмогидроаккумулятор

Заводской номер: 10006400501 Количество на модель: 1
10006400501
1
194

Номер детали на чертеже:

194

Блок подготовки сигнала

Заводской номер: 10240160101 Количество на модель: 1
10240160101
1
195

Номер детали на чертеже:

195

Пневмогидроаккумулятор

Заводской номер: 10006400101 Количество на модель: 2
10006400101
2
198

Номер детали на чертеже:

198

Клапан

Заводской номер: 10254333101 Количество на модель: 1
10254333101
1
200

Номер детали на чертеже:

200

Корпус одиночного зажима

Заводской номер: 92382045001 Количество на модель: 6
92382045001
6
201

Номер детали на чертеже:

201

Корпус спаренного зажима

Заводской номер: 92382045401 Количество на модель: 2
92382045401
2
202

Номер детали на чертеже:

202

Корпус спаренного зажима

Заводской номер: 92382045501 Количество на модель: 1
92382045501
1
203

Номер детали на чертеже:

203

Полуфланец

Заводской номер: 92382064201 Количество на модель: 2
92382064201
2
204

Номер детали на чертеже:

204

Полуфланец

Заводской номер: 92382070301 Количество на модель: 6
92382070301
6
205

Номер детали на чертеже:

205

Полуфланец

Заводской номер: 92382070101 Количество на модель: 6
92382070101
6
206

Номер детали на чертеже:

206

Полуфланец

Заводской номер: 92382060101 Количество на модель: 10
92382060101
10
207

Номер детали на чертеже:

207

Полуфланец

Заводской номер: 92382059501 Количество на модель: 48
92382059501
48
208

Номер детали на чертеже:

208

Полуфланец

Заводской номер: 92382059801 Количество на модель: 2
92382059801
2
209

Номер детали на чертеже:

209

Полуфланец

Заводской номер: 92382059901 Количество на модель: 2
92382059901
2
210

Номер детали на чертеже:

210

Прокладка

Заводской номер: 6431250401 Количество на модель: 2
6431250401
2
211

Номер детали на чертеже:

211

Прокладка

Заводской номер: 6431253201 Количество на модель: 2
6431253201
2
212

Номер детали на чертеже:

212

Прокладка

Заводской номер: 6431250301 Количество на модель: 2
6431250301
2
213

Номер детали на чертеже:

213

Измерительная муфта с колпаком

Заводской номер: 97240001601 Количество на модель: 9
97240001601
9
214

Номер детали на чертеже:

214

Уплотнение

Заводской номер: 6420002201 Количество на модель: 6
6420002201
6
215

Номер детали на чертеже:

215

Уплотнение

Заводской номер: 6420002301 Количество на модель: 24
6420002301
24
216

Номер детали на чертеже:

216

Уплотнение

Заводской номер: 6420002501 Количество на модель: 4
6420002501
4
217

Номер детали на чертеже:

217

Уплотнение

Заводской номер: 6420002401 Количество на модель: 4
6420002401
4
218

Номер детали на чертеже:

218

Накладка

Заводской номер: 92382050301 Количество на модель: 2
92382050301
2
220

Номер детали на чертеже:

220

Накладка

Заводской номер: 92382050001 Количество на модель: 6
92382050001
6
221

Номер детали на чертеже:

221

Фильтр напорный

Заводской номер: 10011542101 Количество на модель: 2
10011542101
2
222

Номер детали на чертеже:

222

Фланец

Заводской номер: 10260007101 Количество на модель: 2
10260007101
2
223

Номер детали на чертеже:

223

Фланец

Заводской номер: 10260007201 Количество на модель: 2
10260007201
2
224

Номер детали на чертеже:

224

Датчик давления

Заводской номер: 10260001201 Количество на модель: 1
10260001201
1
226

Номер детали на чертеже:

226

Хомут силовой

Заводской номер: 92382029801 Количество на модель: 4
92382029801
4
228

Номер детали на чертеже:

228

Прокладка

Заводской номер: 93260402401 Количество на модель: 1
93260402401
1
230

Номер детали на чертеже:

230

Электродатчик

Заводской номер: 10260005001 Количество на модель: 1
10260005001
1
231

Номер детали на чертеже:

231

Электродатчик

Заводской номер: 10260002001 Количество на модель: 2
10260002001
2
232

Номер детали на чертеже:

232

Адаптер

Заводской номер: 2648212501 Количество на модель: 8
2648212501
8
233

Номер детали на чертеже:

233

Адаптер

Заводской номер: 2648201101 Количество на модель: 59
2648201101
59
234

Номер детали на чертеже:

234

Адаптер

Заводской номер: 2648231101 Количество на модель: 1
2648231101
1
235

Номер детали на чертеже:

235

Адаптер

Заводской номер: 2648201901 Количество на модель: 1
2648201901
1
236

Номер детали на чертеже:

236

Адаптер

Заводской номер: 2648222201 Количество на модель: 1
2648222201
1
237

Номер детали на чертеже:

237

Адаптер

Заводской номер: 2648222301 Количество на модель: 4
2648222301
4
240

Номер детали на чертеже:

240

Адаптер

Заводской номер: 2648222501 Количество на модель: 2
2648222501
2
241

Номер детали на чертеже:

241

Адаптер

Заводской номер: 2648200201 Количество на модель: 1
2648200201
1
242

Номер детали на чертеже:

242

Адаптер

Заводской номер: 2648201501 Количество на модель: 7
2648201501
7
243

Номер детали на чертеже:

243

Адаптер

Заводской номер: 2648222001 Количество на модель: 2
2648222001
2
244

Номер детали на чертеже:

244

Адаптер

Заводской номер: 2648222601 Количество на модель: 1
2648222601
1
245

Номер детали на чертеже:

245

Адаптер

Заводской номер: 2648202401 Количество на модель: 1
2648202401
1
246

Номер детали на чертеже:

246

Адаптер

Заводской номер: 2648216901 Количество на модель: 3
2648216901
3
247

Номер детали на чертеже:

247

Адаптер

Заводской номер: 2648217001 Количество на модель: 3
2648217001
3
248

Номер детали на чертеже:

248

Адаптер

Заводской номер: 2648221901 Количество на модель: 3
2648221901
3
249

Номер детали на чертеже:

249

Адаптер

Заводской номер: 2648216101 Количество на модель: 2
2648216101
2
250

Номер детали на чертеже:

250

Адаптер

Заводской номер: 2648215301 Количество на модель: 1
2648215301
1
251

Номер детали на чертеже:

251

Адаптер

Заводской номер: 2648223101 Количество на модель: 1
2648223101
1
252

Номер детали на чертеже:

252

Адаптер

Заводской номер: 2648223201 Количество на модель: 1
2648223201
1
253

Номер детали на чертеже:

253

Адаптер

Заводской номер: 2648216301 Количество на модель: 2
2648216301
2
254

Номер детали на чертеже:

254

Адаптер

Заводской номер: 2648216401 Количество на модель: 9
2648216401
9
255

Номер детали на чертеже:

255

Адаптер

Заводской номер: 2648201601 Количество на модель: 3
2648201601
3
257

Номер детали на чертеже:

257

Адаптер

Заводской номер: 2648222801 Количество на модель: 1
2648222801
1
258

Номер детали на чертеже:

258

Адаптер

Заводской номер: 2648200401 Количество на модель: 1
2648200401
1
259

Номер детали на чертеже:

259

Адаптер

Заводской номер: 2648202001 Количество на модель: 3
2648202001
3
260

Номер детали на чертеже:

260

Адаптер

Заводской номер: 2648200701 Количество на модель: 4
2648200701
4
261

Номер детали на чертеже:

261

Адаптер

Заводской номер: 2648222901 Количество на модель: 1
2648222901
1
262

Номер детали на чертеже:

262

Адаптер

Заводской номер: 2648223001 Количество на модель: 1
2648223001
1
263

Номер детали на чертеже:

263

Адаптер

Заводской номер: 2648230901 Количество на модель: 12
2648230901
12
264

Номер детали на чертеже:

264

Адаптер

Заводской номер: 2648200301 Количество на модель: 1
2648200301
1
265

Номер детали на чертеже:

265

Адаптер

Заводской номер: 2648202801 Количество на модель: 1
2648202801
1
266

Номер детали на чертеже:

266

Адаптер

Заводской номер: 2648223401 Количество на модель: 7
2648223401
7
268

Номер детали на чертеже:

268

Адаптер

Заводской номер: 2648212701 Количество на модель: 7
2648212701
7
269

Номер детали на чертеже:

269

Адаптер

Заводской номер: 2648212801 Количество на модель: 1
2648212801
1
271

Номер детали на чертеже:

271

Адаптер

Заводской номер: 2648202701 Количество на модель: 1
2648202701
1
272

Номер детали на чертеже:

272

Адаптер

Заводской номер: 2648220701 Количество на модель: 1
2648220701
1
273

Номер детали на чертеже:

273

Адаптер

Заводской номер: 2648212601 Количество на модель: 8
2648212601
8
274

Номер детали на чертеже:

274

Адаптер

Заводской номер: 2648231301 Количество на модель: 1
2648231301
1
275

Номер детали на чертеже:

275

Адаптер

Заводской номер: 2648203001 Количество на модель: 1
2648203001
1
277

Номер детали на чертеже:

277

Промежуточный переходник

Заводской номер: 97240010801 Количество на модель: 5
97240010801
5
279

Номер детали на чертеже:

279

Измерительный шланг

Заводской номер: 97240010501 Количество на модель: 2
97240010501
2
280

Номер детали на чертеже:

280

Измерительный шланг

Заводской номер: 97240010601 Количество на модель: 3
97240010601
3
290

Номер детали на чертеже:

290

Рукав высокого давления

Заводской номер: 6417000201 Количество на модель: 1
6417000201
1
291

Номер детали на чертеже:

291

Рукав высокого давления

Заводской номер: 6417005401 Количество на модель: 4
6417005401
4
292

Номер детали на чертеже:

292

Рукав высокого давления

Заводской номер: 6419018101 Количество на модель: 2
6419018101
2
293

Номер детали на чертеже:

293

Рукав высокого давления

Заводской номер: 6417000301 Количество на модель: 1
6417000301
1
294

Номер детали на чертеже:

294

Рукав высокого давления

Заводской номер: 6417000401 Количество на модель: 3
6417000401
3
295

Номер детали на чертеже:

295

Рукав высокого давления

Заводской номер: 6419016301 Количество на модель: 1
6419016301
1
296

Номер детали на чертеже:

296

Рукав высокого давления

Заводской номер: 6419031001 Количество на модель: 1
6419031001
1
297

Номер детали на чертеже:

297

Рукав высокого давления

Заводской номер: 6419031601 Количество на модель: 1
6419031601
1
298

Номер детали на чертеже:

298

Рукав высокого давления

Заводской номер: 6417001001 Количество на модель: 1
6417001001
1
301

Номер детали на чертеже:

301

Рукав высокого давления

Заводской номер: 6419016401 Количество на модель: 1
6419016401
1
302

Номер детали на чертеже:

302

Рукав высокого давления

Заводской номер: 6419018601 Количество на модель: 4
6419018601
4
303

Номер детали на чертеже:

303

Рукав высокого давления

Заводской номер: 6419031101 Количество на модель: 1
6419031101
1
304

Номер детали на чертеже:

304

Рукав высокого давления

Заводской номер: 6419031201 Количество на модель: 1
6419031201
1
305

Номер детали на чертеже:

305

Рукав высокого давления

Заводской номер: 6417000601 Количество на модель: 2
6417000601
2
306

Номер детали на чертеже:

306

Рукав высокого давления

Заводской номер: 6419018701 Количество на модель: 2
6419018701
2
307

Номер детали на чертеже:

307

Рукав высокого давления

Заводской номер: 6419019601 Количество на модель: 1
6419019601
1
308

Номер детали на чертеже:

308

Рукав высокого давления

Заводской номер: 6417000701 Количество на модель: 1
6417000701
1
311

Номер детали на чертеже:

311

Рукав высокого давления

Заводской номер: 6417004701 Количество на модель: 2
6417004701
2
313

Номер детали на чертеже:

313

Рукав высокого давления

Заводской номер: 6419031501 Количество на модель: 1
6419031501
1
314

Номер детали на чертеже:

314

Рукав высокого давления

Заводской номер: 6419016501 Количество на модель: 1
6419016501
1
315

Номер детали на чертеже:

315

Рукав высокого давления

Заводской номер: 6417005601 Количество на модель: 1
6417005601
1
317

Номер детали на чертеже:

317

Рукав высокого давления

Заводской номер: 6417004801 Количество на модель: 1
6417004801
1
318

Номер детали на чертеже:

318

Рукав высокого давления

Заводской номер: 6419019001 Количество на модель: 1
6419019001
1
322

Номер детали на чертеже:

322

Рукав высокого давления

Заводской номер: 6417001301 Количество на модель: 1
6417001301
1
323

Номер детали на чертеже:

323

Рукав высокого давления

Заводской номер: 6419019801 Количество на модель: 1
6419019801
1
324

Номер детали на чертеже:

324

Рукав высокого давления

Заводской номер: 6419025101 Количество на модель: 2
6419025101
2
325

Номер детали на чертеже:

325

Рукав высокого давления

Заводской номер: 6419021301 Количество на модель: 1
6419021301
1
326

Номер детали на чертеже:

326

Рукав высокого давления

Заводской номер: 6419016601 Количество на модель: 1
6419016601
1
327

Номер детали на чертеже:

327

Рукав высокого давления

Заводской номер: 6417001601 Количество на модель: 1
6417001601
1
329

Номер детали на чертеже:

329

Рукав высокого давления

Заводской номер: 6419021701 Количество на модель: 1
6419021701
1
330

Номер детали на чертеже:

330

Рукав высокого давления

Заводской номер: 6419021801 Количество на модель: 1
6419021801
1
331

Номер детали на чертеже:

331

Рукав высокого давления

Заводской номер: 6417001901 Количество на модель: 1
6417001901
1
334

Номер детали на чертеже:

334

Рукав высокого давления

Заводской номер: 6417098801 Количество на модель: 2
6417098801
2
338

Номер детали на чертеже:

338

Рукав высокого давления

Заводской номер: 6417007401 Количество на модель: 1
6417007401
1
342

Номер детали на чертеже:

342

Рукав высокого давления

Заводской номер: 6417004601 Количество на модель: 1
6417004601
1
343

Номер детали на чертеже:

343

Рукав высокого давления

Заводской номер: 6417003201 Количество на модель: 1
6417003201
1
348

Номер детали на чертеже:

348

Рукав высокого давления

Заводской номер: 6420030401 Количество на модель: 2
6420030401
2
350

Номер детали на чертеже:

350

Рукав высокого давления

Заводской номер: 6420019101 Количество на модель: 1
6420019101
1
351

Номер детали на чертеже:

351

Рукав высокого давления

Заводской номер: 6420018801 Количество на модель: 1
6420018801
1
352

Номер детали на чертеже:

352

Рукав высокого давления

Заводской номер: 6420031901 Количество на модель: 1
6420031901
1
353

Номер детали на чертеже:

353

Рукав высокого давления

Заводской номер: 6420031801 Количество на модель: 1
6420031801
1
356

Номер детали на чертеже:

356

Рукав высокого давления

Заводской номер: 6420032401 Количество на модель: 1
6420032401
1
361

Номер детали на чертеже:

361

Рукав высокого давления

Заводской номер: 6418061501 Количество на модель: 1
6418061501
1
362

Номер детали на чертеже:

362

Рукав высокого давления

Заводской номер: 6418061701 Количество на модель: 1
6418061701
1
363

Номер детали на чертеже:

363

Рукав высокого давления

Заводской номер: 6417024001 Количество на модель: 1
6417024001
1
367

Номер детали на чертеже:

367

Рукав высокого давления

Заводской номер: 6417076401 Количество на модель: 1
6417076401
1
368

Номер детали на чертеже:

368

Рукав высокого давления

Заводской номер: 6417046501 Количество на модель: 1
6417046501
1
370

Номер детали на чертеже:

370

Рукав высокого давления

Заводской номер: 6417046701 Количество на модель: 1
6417046701
1
371

Номер детали на чертеже:

371

Рукав высокого давления

Заводской номер: 6417078801 Количество на модель: 1
6417078801
1
372

Номер детали на чертеже:

372

Рукав высокого давления

Заводской номер: 6417046101 Количество на модель: 1
6417046101
1
373

Номер детали на чертеже:

373

Рукав высокого давления

Заводской номер: 6417046301 Количество на модель: 1
6417046301
1
374

Номер детали на чертеже:

374

Рукав высокого давления

Заводской номер: 6417046401 Количество на модель: 1
6417046401
1
375

Номер детали на чертеже:

375

Рукав высокого давления

Заводской номер: 6417046601 Количество на модель: 1
6417046601
1
376

Номер детали на чертеже:

376

Рукав высокого давления

Заводской номер: 6420200501 Количество на модель: 4
6420200501
4
377

Номер детали на чертеже:

377

Рукав высокого давления

Заводской номер: 6417061301 Количество на модель: 2
6417061301
2
379

Номер детали на чертеже:

379

Рукав высокого давления

Заводской номер: 6417061401 Количество на модель: 2
6417061401
2
381

Номер детали на чертеже:

381

Рукав высокого давления

Заводской номер: 6417075801 Количество на модель: 1
6417075801
1
382

Номер детали на чертеже:

382

Рукав высокого давления

Заводской номер: 6420205001 Количество на модель: 1
6420205001
1
383

Номер детали на чертеже:

383

Рукав высокого давления

Заводской номер: 6417073201 Количество на модель: 1
6417073201
1
384

Номер детали на чертеже:

384

Рукав высокого давления

Заводской номер: 6420210801 Количество на модель: 2
6420210801
2
385

Номер детали на чертеже:

385

Рукав высокого давления

Заводской номер: 6420210901 Количество на модель: 1
6420210901
1
389

Номер детали на чертеже:

389

Рукав высокого давления

Заводской номер: 6419013501 Количество на модель: 2
6419013501
2
393

Номер детали на чертеже:

393

Рукав высокого давления

Заводской номер: 6419014001 Количество на модель: 1
6419014001
1
394

Номер детали на чертеже:

394

Рукав высокого давления

Заводской номер: 6419010101 Количество на модель: 1
6419010101
1
395

Номер детали на чертеже:

395

Рукав высокого давления

Заводской номер: 6419010301 Количество на модель: 1
6419010301
1
398

Номер детали на чертеже:

398

Рукав высокого давления

Заводской номер: 6419013801 Количество на модель: 1
6419013801
1
202070000000 00 Установка механизма поворота WХ-200 202080000070 00 Клапан редукционный WХ-200
Вернуться в раздел каталога
