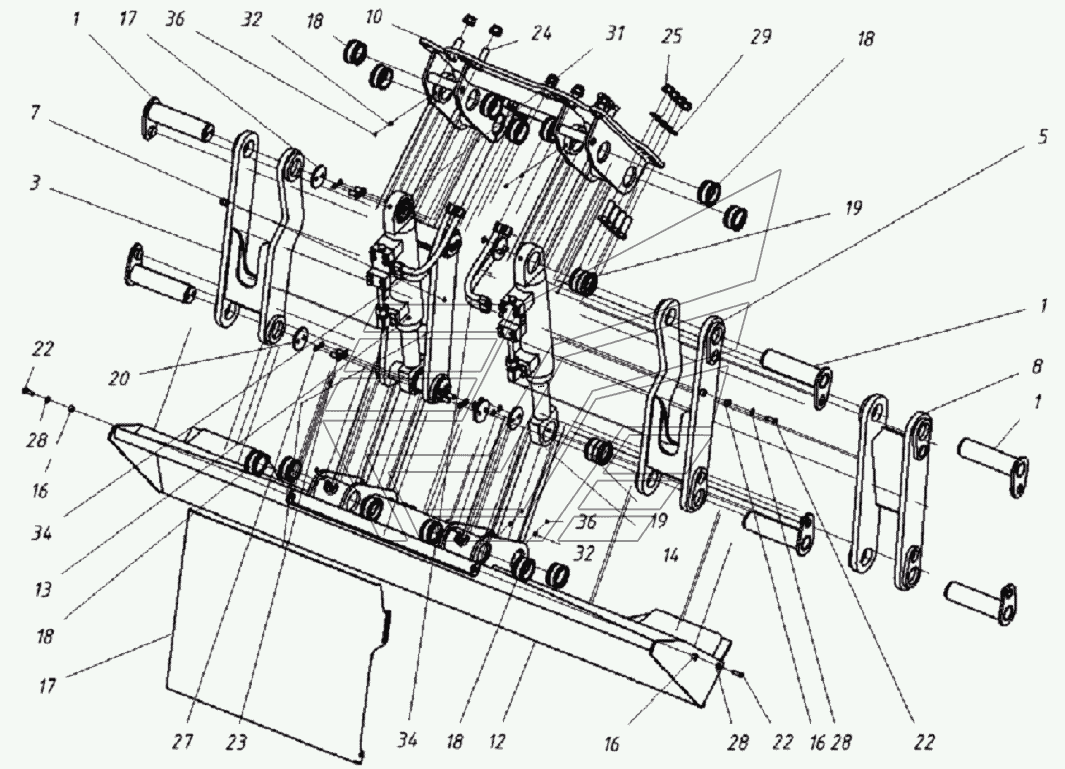

201030000000 00 Установка отвала WХ-200. Каталог 2015г.

320105000100 00 Колесо с шиной WХ-200 001410105300 00 Цилиндр отвала WХ-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Палец в сборе

Заводской номер: 20105000007000 Количество на модель: 8
20105000007000
8
3

Номер детали на чертеже:

3

Тяга верхняя

Заводской номер: 20105000020000 Количество на модель: 1
20105000020000
1
5

Номер детали на чертеже:

5

Тяга верхняя

Заводской номер: 20105000020010 Количество на модель: 1
20105000020010
1
7

Номер детали на чертеже:

7

Тяга нижняя

Заводской номер: 20105000040000 Количество на модель: 1
20105000040000
1
8

Номер детали на чертеже:

8

Тяга нижняя

Заводской номер: 20105000040010 Количество на модель: 1
20105000040010
1
10

Номер детали на чертеже:

10

Кронштейн отвала в сборе

Заводской номер: 20103011000000 Количество на модель: 1
20103011000000
1
12

Номер детали на чертеже:

12

Отвал

Заводской номер: 141010610000 Количество на модель: 1
141010610000
1
13

Номер детали на чертеже:

13

Цилиндр отвала

Заводской номер: 141010530000 Количество на модель: 1
141010530000
1
14

Номер детали на чертеже:

14

Цилиндр отвала

Заводской номер: 141010530010 Количество на модель: 1
141010530010
1
16

Номер детали на чертеже:

16

Втулка проставочная

Заводской номер: 141010600100 Количество на модель: 4
141010600100
4
17

Номер детали на чертеже:

17

Фартук

Заводской номер: 141010600200 Количество на модель: 1
141010600200
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 31204507000100 Количество на модель: 16
31204507000100
16
19

Номер детали на чертеже:

19

Втулка

Заводской номер: 31204507000200 Количество на модель: 4
31204507000200
4
20

Номер детали на чертеже:

20

Шайба торцевая

Заводской номер: 1409000200 Количество на модель: 8
1409000200
8
22

Номер детали на чертеже:

22

Болт М12-6gх35.88.016

Заводской номер: 2640033201 Количество на модель: 4
2640033201
4
23

Номер детали на чертеже:

23

Болт М16-6gх30.58.016

Заводской номер: 2640053401 Количество на модель: 16
2640053401
16
24

Номер детали на чертеже:

24

Болт M24-6gx70.109.016

Заводской номер: 2640072801 Количество на модель: 20
2640072801
20
25

Номер детали на чертеже:

25

Гайка стопорная М24

Заводской номер: 2641082401 Количество на модель: 20
2641082401
20
27

Номер детали на чертеже:

27

Шайба 16.65Г.016

Заводской номер: 2644020901 Количество на модель: 16
2644020901
16
28

Номер детали на чертеже:

28

Шайба плоская

Заводской номер: 2644061201 Количество на модель: 4
2644061201
4
29

Номер детали на чертеже:

29

Шайба плоская

Заводской номер: 2644062401 Количество на модель: 20
2644062401
20
31

Номер детали на чертеже:

31

Кольцо А85

Заводской номер: 1394208500 Количество на модель: 4
1394208500
4
32

Номер детали на чертеже:

32

Масленка 1.3Ц6ХР

Заводской номер: 00002740000101 Количество на модель: 16
00002740000101
16
34

Номер детали на чертеже:

34

Рукав высокого давления

Заводской номер: 6420015801 Количество на модель: 4
6420015801
4
36

Номер детали на чертеже:

36

Колпачок

Заводской номер: 2740106301 Количество на модель: 16
2740106301
16
