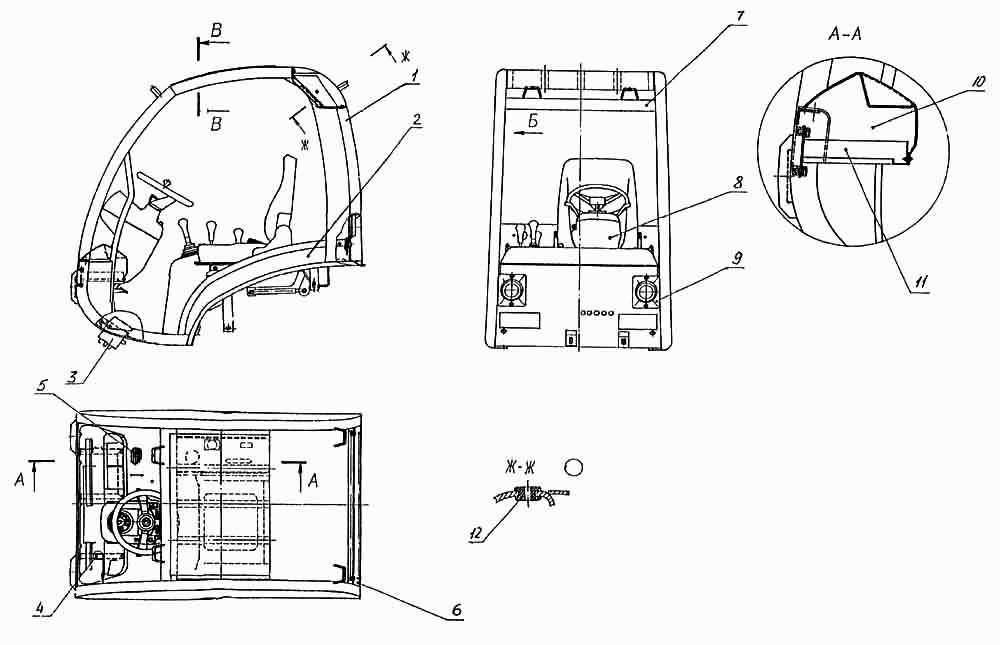

003-00-02.00.000 Кабина (каркасная) ВП-03. Каталог 2005г.

003-01-02.00.000 Кабина ВП-03 003-00-02.30.100 Установка педальных блоков ВП-03

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Металлоконструкция кабины

Заводской номер: 003-00-02.10.000 Количество на модель: 1
003-00-02.10.000
1
2

Номер детали на чертеже:

2

Установка основания

Заводской номер: 003-00-02.40.000 Количество на модель: 1
003-00-02.40.000
1
3

Номер детали на чертеже:

3

Установка педальных блоков

Заводской номер: 003-00-02.30.100 Количество на модель: 1
003-00-02.30.100
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 003-00-02.00.100 Количество на модель: 1
003-00-02.00.100
1
5

Номер детали на чертеже:

5

Коврик

Заводской номер: 003-00-02.00.002 Количество на модель: 1
003-00-02.00.002
1
6

Номер детали на чертеже:

6

Панель нижняя

Заводской номер: 016-00-02.00.002 Количество на модель: 1
016-00-02.00.002
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: ЭО-3322Б.10.02.008 Количество на модель: 10
ЭО-3322Б.10.02.008
10
8

Номер детали на чертеже:

8

Колонка рулевая

Заводской номер: 005-04-02.05.100-14 Количество на модель: 1
005-04-02.05.100-14
1
9

Номер детали на чертеже:

9

Кожух фонаря

Заводской номер: 003-00-02.00.006 Количество на модель: 2
003-00-02.00.006
2
10

Номер детали на чертеже:

10

Панель передняя

Заводской номер: 003-00-02.00.004 Количество на модель: 1
003-00-02.00.004
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 003-00-02.00.200 Количество на модель: 1
003-00-02.00.200
1
12

Номер детали на чертеже:

12

Втулка предохранительная

Заводской номер: 312-20-02.00.017 Количество на модель: 4
312-20-02.00.017
4
