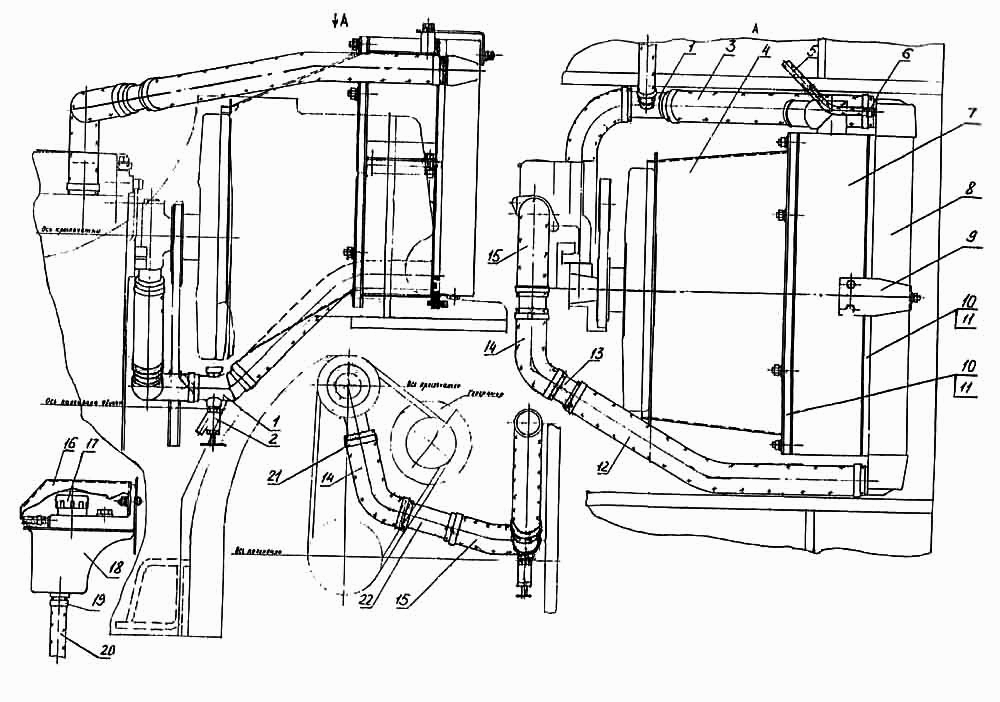

003-04-03.03.000 Установка радиаторов ВП-03. Каталог 2005г.

003-04-03.01.000 Установка насоса ВП-03 003-04-70.00.000 Ход пневмоколёсный ВП-03

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Угольник

Заводской номер: 003-04-03.03.090 Количество на модель: 1
003-04-03.03.090
1
2

Номер детали на чертеже:

2

Кран

Заводской номер: 130-1015370 Количество на модель: 1
130-1015370
1
3

Номер детали на чертеже:

3

Рукав 38х49-1.6 ГОСТ 10362-76 L=380 мм

Заводской номер: 003-02-03.03.005 Количество на модель: 1
003-02-03.03.005
1
4

Номер детали на чертеже:

4

Диффузор

Заводской номер: 003-04-03.03.080 Количество на модель: 1
003-04-03.03.080
1
5

Номер детали на чертеже:

5

Рукав 8х18-4 ГОСТ 10362-76 L=650 мм

Заводской номер: 003-02-03.03.007 Количество на модель: 1
003-02-03.03.007
1
6

Номер детали на чертеже:

6

Хомут червячный d 12..,20

Заводской номер: [Хомут червячный d 12..,20] Количество на модель: 2
[Хомут червячный d 12..,20]
2
7

Номер детали на чертеже:

7

Радиатор (масляный)

Заводской номер: КМ003-00-80.06.200 Количество на модель: 1
КМ003-00-80.06.200
1
8

Номер детали на чертеже:

8

Радиатор (поляной)

Заводской номер: 144-1301010 Количество на модель: 1
144-1301010
1
9

Номер детали на чертеже:

9

Скоба

Заводской номер: 003-02-03.03.001 Количество на модель: 1
003-02-03.03.001
1
10

Номер детали на чертеже:

10

Пластина 1Ф-1ТКМЩ-С-10 ГОСТ 7338-90 380х30х10

Заводской номер: 003-02-03.03.010 Количество на модель: 4
003-02-03.03.010
4
11

Номер детали на чертеже:

11

Пластина 1Ф-1ТКМЩ-С-10 ГОСТ 7338-90 530х30х10

Заводской номер: 003-02-03.03.011 Количество на модель: 4
003-02-03.03.011
4
12

Номер детали на чертеже:

12

Рукав 38х49-1.6 ГОСТ 10362-76 1=500 мм

Заводской номер: 003-02-03.03.006 Количество на модель: 1
003-02-03.03.006
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: 016-00-04.01.004 Количество на модель: 2
016-00-04.01.004
2
14

Номер детали на чертеже:

14

Шланг

Заводской номер: ЭО-3323.04.04.012 Количество на модель: 2
ЭО-3323.04.04.012
2
15

Номер детали на чертеже:

15

Шланг

Заводской номер: ЭО-3323.04.04.002 Количество на модель: 2
ЭО-3323.04.04.002
2
16

Номер детали на чертеже:

16

Кожух

Заводской номер: 003-03-03.01.110 Количество на модель: 1
003-03-03.01.110
1
17

Номер детали на чертеже:

17

Пробка бачка расширительного

Заводской номер: 3302-131065 Количество на модель: 1
3302-131065
1
18

Номер детали на чертеже:

18

Бачок расширительный

Заводской номер: 3105-1311038-21 Количество на модель: 1
3105-1311038-21
1
19

Номер детали на чертеже:

19

Хомут червячный d 20...32

Заводской номер: [Хомут червячный d 20...32] Количество на модель: 2
[Хомут червячный d 20...32]
2
20

Номер детали на чертеже:

20

Рукав 18х26-0.6 ГОСТ 10362-76 L=750 мм

Заводской номер: 003-02-03.03.008 Количество на модель: 1
003-02-03.03.008
1
21

Номер детали на чертеже:

21

Хомут червячный d 32...50

Заводской номер: [Хомут червячный d 32...50] Количество на модель: 12
[Хомут червячный d 32...50]
12
22

Номер детали на чертеже:

22

Труба

Заводской номер: 003-04-03.03.001 Количество на модель: 1
003-04-03.03.001
1
