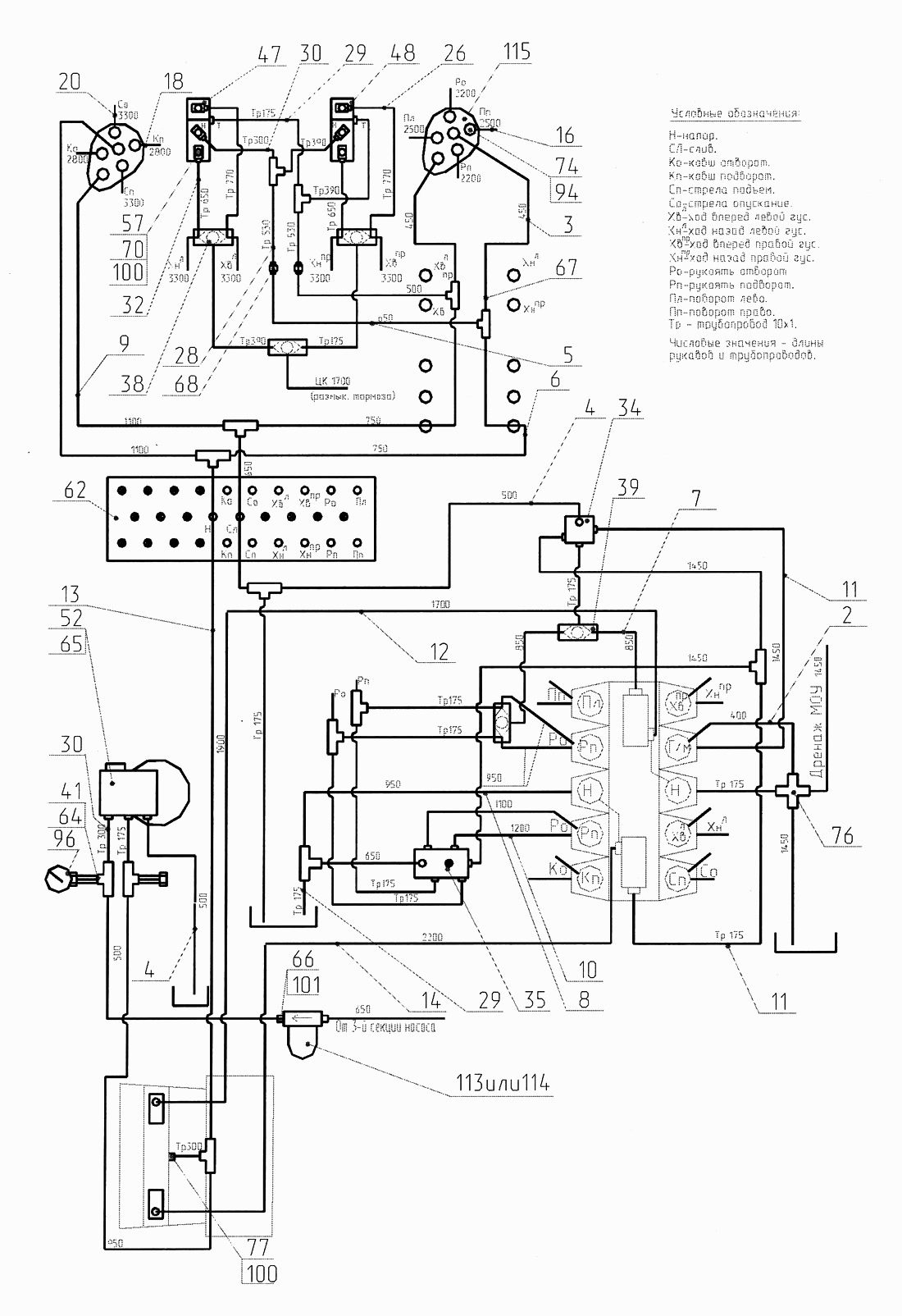

Гидроуправление на поворотной платформе (монтажная схема) (с гидравликой "Bosch-Rexroth") ЕТ-16. Каталог 2005г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

2

Номер детали на чертеже:

2

Рукав L=400 мм

Заводской номер: ЭО-3323А.07.31.070 Количество на модель:
ЭО-3323А.07.31.070
3

Номер детали на чертеже:

3

Рукав L=450 мм

Заводской номер: ЭО-3323А.07.31.080 Количество на модель: 3
ЭО-3323А.07.31.080
3
4

Номер детали на чертеже:

4

Рукав L=500 мм

Заводской номер: ЭО-3323А.07.31.090 Количество на модель: 5
ЭО-3323А.07.31.090
5
5

Номер детали на чертеже:

5

Рукав L=650 мм

Заводской номер: ЭО-3323А.07.31.110 Количество на модель: 4
ЭО-3323А.07.31.110
4
6

Номер детали на чертеже:

6

Рукав L=750 мм

Заводской номер: ЭО-3323А.07.31.120 Количество на модель: 2
ЭО-3323А.07.31.120
2
7

Номер детали на чертеже:

7

Рукав L=850 мм

Заводской номер: ЭО-3323А.07.31.125-10 Количество на модель: 2
ЭО-3323А.07.31.125-10
2
8

Номер детали на чертеже:

8

Рукав L=950 мм

Заводской номер: ЭО-3323А.07.31.130-10 Количество на модель: 3
ЭО-3323А.07.31.130-10
3
9

Номер детали на чертеже:

9

Рукав L=1100 мм

Заводской номер: ЭО-3323А07.31.150 Количество на модель: 3
ЭО-3323А07.31.150
3
10

Номер детали на чертеже:

10

Рукав L=1200 мм

Заводской номер: ЭО-3323А.07.31.160 Количество на модель: 1
ЭО-3323А.07.31.160
1
11

Номер детали на чертеже:

11

Рукав L=1300 мм

Заводской номер: ЭО-3323А.07.31.170 Количество на модель: 5
ЭО-3323А.07.31.170
5
12

Номер детали на чертеже:

12

Рукав L=1700 мм

Заводской номер: ЭО-3323А.07.31.190 Количество на модель: 2
ЭО-3323А.07.31.190
2
13

Номер детали на чертеже:

13

Рукав L=1900 мм

Заводской номер: ЭО-3323А.07.31.200 Количество на модель: 1
ЭО-3323А.07.31.200
1
14

Номер детали на чертеже:

14

Рукав L=2200 мм

Заводской номер: ЭО-3323А.07.31.220 Количество на модель: 3
ЭО-3323А.07.31.220
3
16

Номер детали на чертеже:

16

Рукав L=2500 мм

Заводской номер: ЭО-3323А.07.31.230 Количество на модель: 2
ЭО-3323А.07.31.230
2
18

Номер детали на чертеже:

18

Рукав L=2800 мм

Заводской номер: ЭО-3323А.07.31.240-10 Количество на модель: 2
ЭО-3323А.07.31.240-10
2
20

Номер детали на чертеже:

20

Рукав L=3300 мм

Заводской номер: ЭО-3323А.07.31.270-10 Количество на модель: 6
ЭО-3323А.07.31.270-10
6
26

Номер детали на чертеже:

26

Трубопровод L=770 мм

Заводской номер: ЭО-3323А08.04.210 Количество на модель: 2
ЭО-3323А08.04.210
2
28

Номер детали на чертеже:

28

Трубопровод L=530 мм

Заводской номер: ЭО-3323А.07.21.330 Количество на модель: 2
ЭО-3323А.07.21.330
2
29

Номер детали на чертеже:

29

Трубопровод L=175 мм

Заводской номер: ЭО-3323А.07.21.360 Количество на модель: 13
ЭО-3323А.07.21.360
13
30

Номер детали на чертеже:

30

Трубопровод L=300 мм

Заводской номер: ЭО-3323А.07.21.370 Количество на модель: 3
ЭО-3323А.07.21.370
3
32

Номер детали на чертеже:

32

Трубопровод L=650 мм

Заводской номер: ЭО-3323А.07.21.450 Количество на модель: 2
ЭО-3323А.07.21.450
2
34

Номер детали на чертеже:

34

Гидрораспределитель

Заводской номер: ЭО-3323.07.10.010 Количество на модель: 1
ЭО-3323.07.10.010
1
35

Номер детали на чертеже:

35

Гидрораспределитель

Заводской номер: ЭО-3323А.07.21.010 Количество на модель: 1
ЭО-3323А.07.21.010
1
38

Номер детали на чертеже:

38

Клапан "ИЛИ"

Заводской номер: ЭО-3332А.49.01.140 Количество на модель: 3
ЭО-3332А.49.01.140
3
39

Номер детали на чертеже:

39

Клапан "ИЛИ"

Заводской номер: ЭО-3323А.07.15.020 Количество на модель: 2
ЭО-3323А.07.15.020
2
41

Номер детали на чертеже:

41

Включатель манометра

Заводской номер: ЭО-3322А.23.02.260 Количество на модель: 2
ЭО-3322А.23.02.260
2
47

Номер детали на чертеже:

47

Блок управления

Заводской номер: 13.80.04.800 Количество на модель: 1
13.80.04.800
1
48

Номер детали на чертеже:

48

Блок управления

Заводской номер: 13.80.04.850 Количество на модель: 1
13.80.04.850
1
52

Номер детали на чертеже:

52

Пневмогидроаккумулятор с гидроклапанами

Заводской номер: 64002.10.000 Количество на модель: 1
64002.10.000
1
57

Номер детали на чертеже:

57

Переходник

Заводской номер: 016-00-80.04.010 Количество на модель: 6
016-00-80.04.010
6
62

Номер детали на чертеже:

62

Планка

Заводской номер: 318-40-80.04.001 Количество на модель: 1
318-40-80.04.001
1
64

Номер детали на чертеже:

64

Тройник

Заводской номер: ЭО-3322А.23.03.006 Количество на модель: 2
ЭО-3322А.23.03.006
2
65

Номер детали на чертеже:

65

Хомут

Заводской номер: ЭО-3322А.23.03.008 Количество на модель: 2
ЭО-3322А.23.03.008
2
66

Номер детали на чертеже:

66

Штуцер

Заводской номер: 308-02-80.04.002 Количество на модель: 2
308-02-80.04.002
2
67

Номер детали на чертеже:

67

Тройник

Заводской номер: ЭО-3322А.24.01.004 Количество на модель: 13
ЭО-3322А.24.01.004
13
68

Номер детали на чертеже:

68

Штуцер

Заводской номер: ЭО-3322А.24.01.005 Количество на модель: 2
ЭО-3322А.24.01.005
2
70

Номер детали на чертеже:

70

Болт

Заводской номер: 016-00-80.04.001 Количество на модель: 6
016-00-80.04.001
6
74

Номер детали на чертеже:

74

Штуцер

Заводской номер: 520.20.20.025 Количество на модель: 14
520.20.20.025
14
76

Номер детали на чертеже:

76

Крестовина

Заводской номер: ЭО-3323А.07.21.003 Количество на модель: 2
ЭО-3323А.07.21.003
2
77

Номер детали на чертеже:

77

Штуцер

Заводской номер: ЭО-3322Д.23.03.009 Количество на модель: 3
ЭО-3322Д.23.03.009
3
94

Номер детали на чертеже:

94

Кольцо

Заводской номер: 9833.012-016-25-2-3 Количество на модель: 14
9833.012-016-25-2-3
14
620904
77.72А.011*РК 714, 008-012-25
Производитель: РУСЛАН-КОМПЛЕКТ
069143
9758-3531011*РК 8681 р/ к 7494-353101001, 005-008-19-2-2
Производитель: БЕЛОМО
96

Номер детали на чертеже:

96

Манометр ТУ 25-7310.0045-87

Заводской номер: МТП-3-10 МПа-1,5 d=60 мм Количество на модель: 1
МТП-3-10 МПа-1,5 d=60 мм
1
100

Номер детали на чертеже:

100

Прокладка

Заводской номер: 23358.12М3 Количество на модель: 15
23358.12М3
15
113

Номер детали на чертеже:

113

Фильтр напорный

Заводской номер: МDМ101СD1СВ300Х Количество на модель:
МDМ101СD1СВ300Х
114

Номер детали на чертеже:

114

Фильтр напорный

Заводской номер: АРМ37 Количество на модель:
АРМ37
115

Номер детали на чертеже:

115

Блок управления

Заводской номер: 100 ВНМ-03(-11) Количество на модель: 2
100 ВНМ-03(-11)
2
115

Номер детали на чертеже:

115

Блок управления

Заводской номер: 13.80.04.500 Количество на модель: 2
13.80.04.500
2
