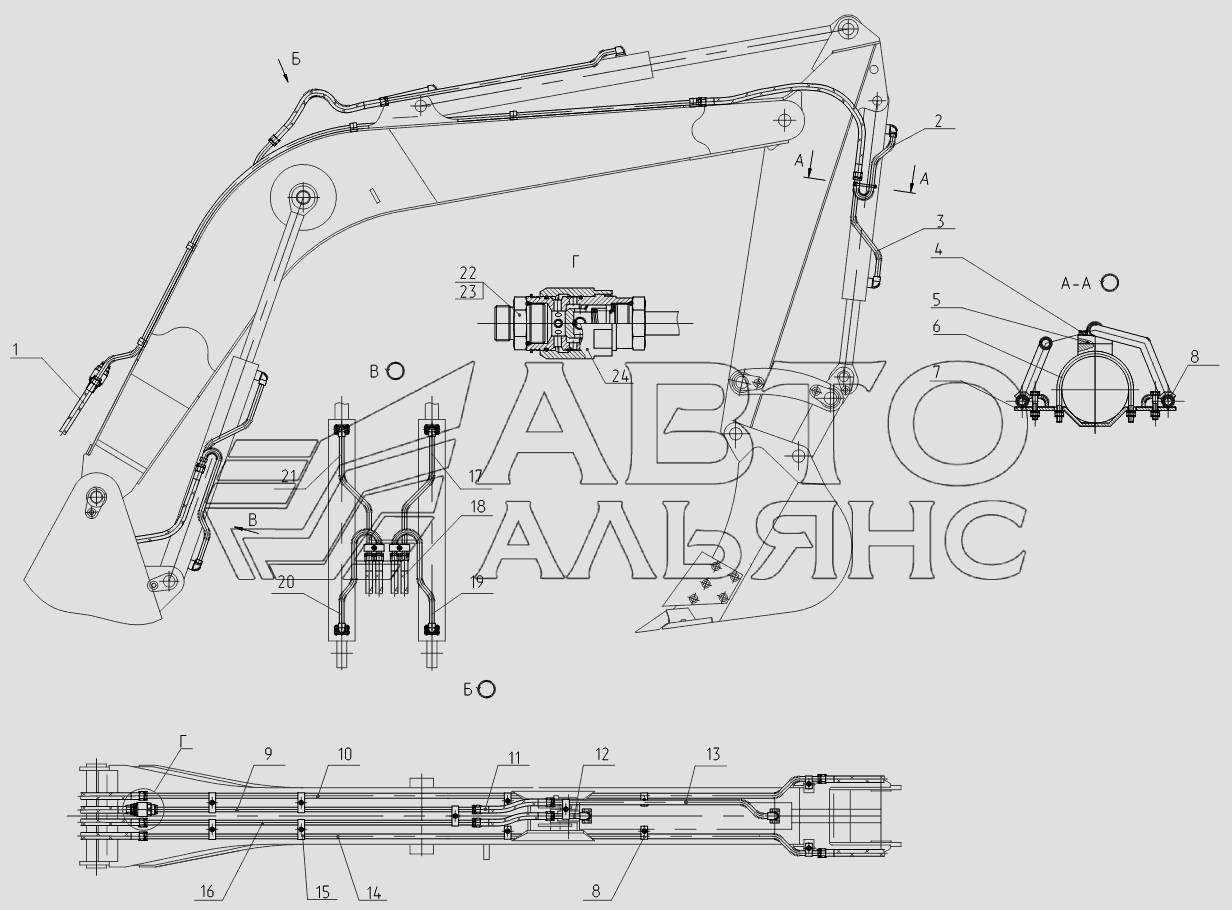

314-02-23.80.000-10 Трубопроводы рабочего оборудования ЕТ-16-20. Каталог 2007г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1

Номер детали на чертеже:

1

РВД

Заводской номер: РВД20-33(М42х2)-1250-У Количество на модель: 6
РВД20-33(М42х2)-1250-У
6
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: 314-02-23.80.100 Количество на модель: 1
314-02-23.80.100
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: ЭО-3323А.41.07.070 Количество на модель: 1
ЭО-3323А.41.07.070
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 7796.М12-8gх35.88.35Х.019 Количество на модель: 32
7796.М12-8gх35.88.35Х.019
32
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 9833.038-044-36-2-3 Количество на модель: 8
9833.038-044-36-2-3
8
6

Номер детали на чертеже:

6

Хомут

Заводской номер: 314-02-23.80.001 Количество на модель: 1
314-02-23.80.001
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 314-02-23.80.002 Количество на модель: 1
314-02-23.80.002
1
8

Номер детали на чертеже:

8

Скоба

Заводской номер: ЭО-3323.41.08.005 Количество на модель: 8
ЭО-3323.41.08.005
8
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: 314-02-23.80.030-10 Количество на модель: 1
314-02-23.80.030-10
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 314-02-23.80.010 Количество на модель: 1
314-02-23.80.010
1
11

Номер детали на чертеже:

11

РВД

Заводской номер: РВД20-33(М42х2)-650-У Количество на модель: 2
РВД20-33(М42х2)-650-У
2
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: 314-02-23.80.040 Количество на модель: 1
314-02-23.80.040
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: 314-02-23.80.050 Количество на модель: 1
314-02-23.80.050
1
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: 314-02-23.80.020 Количество на модель: 1
314-02-23.80.020
1
15

Номер детали на чертеже:

15

Скоба

Заводской номер: ЭО-3323.41.08.006 Количество на модель: 11
ЭО-3323.41.08.006
11
16

Номер детали на чертеже:

16

Трубопровод

Заводской номер: 314-02-23.80.030 Количество на модель: 1
314-02-23.80.030
1
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: 314-02-23.80.090 Количество на модель: 1
314-02-23.80.090
1
18

Номер детали на чертеже:

18

РВД

Заводской номер: РВД20-33(М42х2)-850-У Количество на модель: 4
РВД20-33(М42х2)-850-У
4
19

Номер детали на чертеже:

19

Трубопровод

Заводской номер: 314-02-23.80.080 Количество на модель: 1
314-02-23.80.080
1
20

Номер детали на чертеже:

20

Трубопровод

Заводской номер: 314-02-23.80.060 Количество на модель: 1
314-02-23.80.060
1
21

Номер детали на чертеже:

21

Трубопровод

Заводской номер: 314-02-23.80.070 Количество на модель: 1
314-02-23.80.070
1
22

Номер детали на чертеже:

22

Штуцер

Заводской номер: 312-04-28.81.001 Количество на модель: 1
312-04-28.81.001
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 9833.046-050-25-2-3 Количество на модель: 2
9833.046-050-25-2-3
2
24

Номер детали на чертеже:

24

Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000

Заводской номер: 62900А Количество на модель: 1
62900А
1
