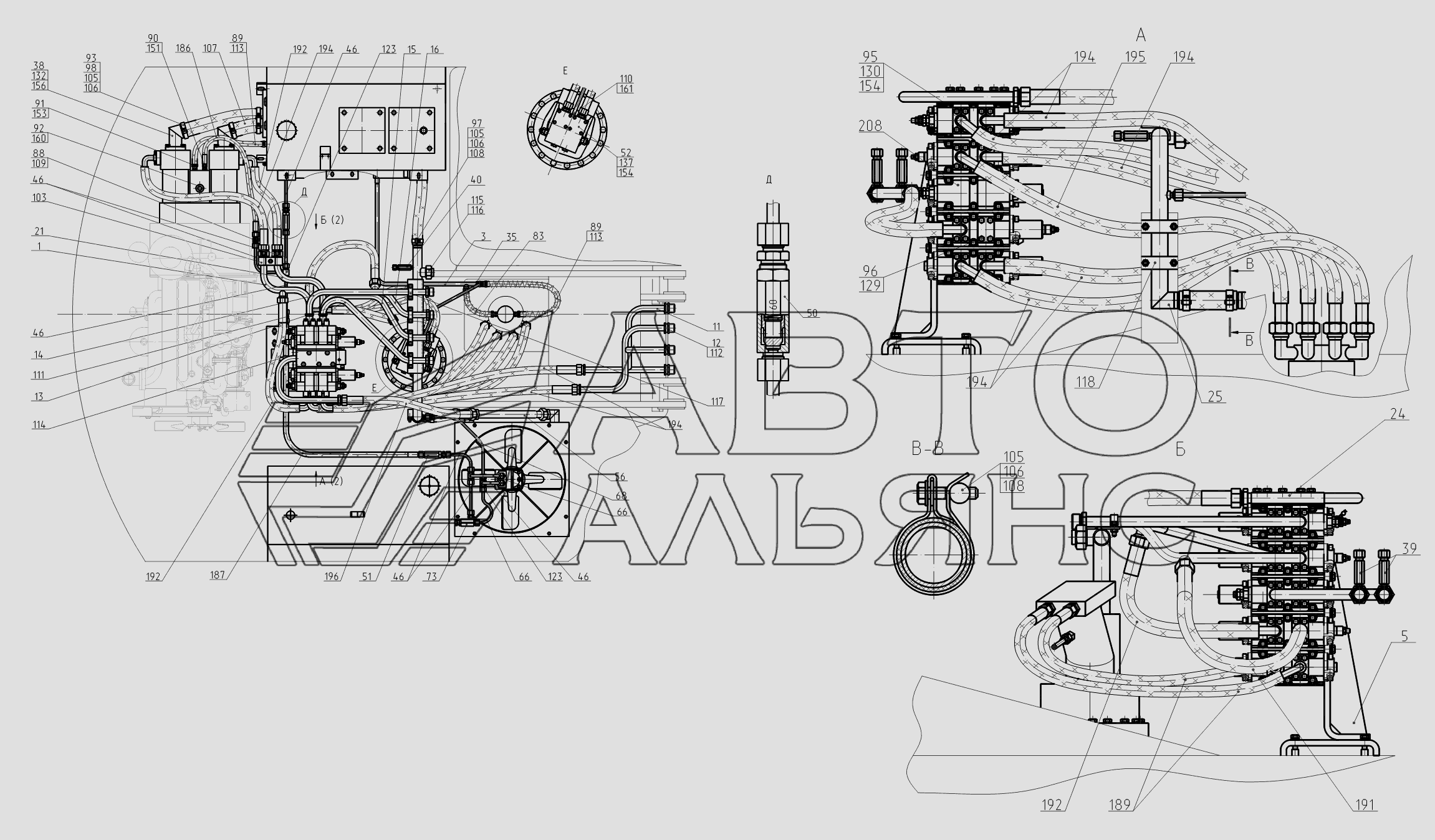

214-20-80.01.000-02 Трубопроводы на поворотной платформе (с гидравликой ПСМ) ЕТ-16-20. Каталог 2007г.

214-02-80.00.000 Гидрооборудование на поворотной платформе (с гидравликой ПСМ), 214-30-80.00.000-10 (с гидравликой Bosch-Rexroth) ЕТ-16-20 214-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой Bosch-Rexroth) ЕТ-16-20

Вид отображения:

Детали справа

По ширине экрана

103

105

106

107

108

109

110

111

112

113

114

115

116

117

118

123

129

130

132

137

151

153

154

155

156

160

161

186

187

189

191

192

194

195

196

200

202

208

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Трубопровод

Заводской номер: 214-02-80.01.010 Количество на модель: 1

214-02-80.01.010

Номер детали на чертеже:

Трубопровод

Заводской номер: 214-02-80.01.030 Количество на модель: 1

214-02-80.01.030

Номер детали на чертеже:

Кронштейн

Заводской номер: 314-02-80.01.050 Количество на модель: 1

314-02-80.01.050

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.110 Количество на модель: 1

314-02-80.01.110

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.120 Количество на модель: 1

314-02-80.01.120

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.130 Количество на модель: 1

314-02-80.01.130

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.140 Количество на модель: 1

314-02-80.01.140

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.150 Количество на модель: 1

314-02-80.01.150

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.160 Количество на модель: 1

314-02-80.01.160

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.220-10 Количество на модель: 1

314-02-80.01.220-10

Номер детали на чертеже:

Фланец сливной

Заводской номер: 314-02-80.01.240 Количество на модель: 1

314-02-80.01.240

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.250 Количество на модель: 1

314-02-80.01.250

Номер детали на чертеже:

Трубопровод (12х1)

Заводской номер: 318-00-80.01.240 Количество на модель: 1

318-00-80.01.240

Номер детали на чертеже:

Патрубок

Заводской номер: ЭО-3323А.08.02.850 Количество на модель: 2

ЭО-3323А.08.02.850

Номер детали на чертеже:

Включатель манометра

Заводской номер: ЭО-3323.01.82.680 Количество на модель: 2

ЭО-3323.01.82.680

Номер детали на чертеже:

Включатель манометра

Заводской номер: ЭО-3322А.23.02.260 Количество на модель: 1

ЭО-3322А.23.02.260

Номер детали на чертеже:

Трубопровод

Заводской номер: 318-00-80.01.290 Количество на модель: 7

318-00-80.01.290

Номер детали на чертеже:

Клапан предохранительный

Заводской номер: ЭО-3323А.08.07.110-10 Количество на модель: 1

ЭО-3323А.08.07.110-10

Номер детали на чертеже:

Клапан подпорный

Заводской номер: ЭО-3323А.08.07.110-50 Количество на модель: 1

ЭО-3323А.08.07.110-50

Номер детали на чертеже:

Блок переливных клапанов

Заводской номер: 417-10-80.01.100 Количество на модель: 1

417-10-80.01.100

Номер детали на чертеже:

Трубопровод

Заводской номер: 314-02-80.01.320 Количество на модель: 1

314-02-80.01.320

Номер детали на чертеже:

Трубопровод (12х1)

Заводской номер: 314-02-80.01.400 Количество на модель: 2

314-02-80.01.400

Номер детали на чертеже:

Трубопровод (12х1)

Заводской номер: ЭО-3323.08.01.560 Количество на модель: 1

ЭО-3323.08.01.560

Номер детали на чертеже:

Кран

Заводской номер: 314-02-80.01.500 Количество на модель: 1

314-02-80.01.500

Номер детали на чертеже:

Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм

Заводской номер: 214-20-80.01.001 Количество на модель: 1

214-20-80.01.001

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3322А.23.03.004 Количество на модель: 1

ЭО-3322А.23.03.004

Номер детали на чертеже:

Рукав 16х25-1,6 L=500+/-2

Заводской номер: 222-02-80.01.006 Количество на модель: 2

222-02-80.01.006

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3323А.20.83.012 Количество на модель: 1

ЭО-3323А.20.83.012

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3323А.08.02.003 Количество на модель: 1

ЭО-3323А.08.02.003

Номер детали на чертеже:

Штуцер

Заводской номер: ЭО-3322Б.11.07.015 Количество на модель: 1

ЭО-3322Б.11.07.015

Номер детали на чертеже:

Хомут

Заводской номер: ЭО-3323А.08.02.007 Количество на модель: 4

ЭО-3323А.08.02.007

Номер детали на чертеже:

Фланец

Заводской номер: ЭО-3323.01.80.004 Количество на модель: 38

ЭО-3323.01.80.004

Номер детали на чертеже:

Фланец

Заводской номер: ЭО-3323.01.80.003 Количество на модель: 1

ЭО-3323.01.80.003

Номер детали на чертеже:

Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм

Заводской номер: 314-02-80.01.009 Количество на модель: 2

314-02-80.01.009

Номер детали на чертеже:

Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм

Заводской номер: 312-04-80.01.006 Количество на модель: 1

312-04-80.01.006

103

Номер детали на чертеже:

103

Скоба

Заводской номер: ЭО-3323.41.08.006 Количество на модель: 2

ЭО-3323.41.08.006

105

Номер детали на чертеже:

105

Бонка

Заводской номер: ЭО-3322А.04.00.003 Количество на модель: 8

ЭО-3322А.04.00.003

106

Номер детали на чертеже:

106

Болт

Заводской номер: ЭО-3322А.04.00.213 Количество на модель: 8

ЭО-3322А.04.00.213

107

Номер детали на чертеже:

107

Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм

Заводской номер: 312-04-80.01.007 Количество на модель: 1

312-04-80.01.007

108

Номер детали на чертеже:

108

Хомут

Заводской номер: ЭО-3322А.04.31.005 Количество на модель: 4

ЭО-3322А.04.31.005

109

Номер детали на чертеже:

109

Штуцер

Заводской номер: 314-02-80.05.001-10 Количество на модель: 1

314-02-80.05.001-10

110

Номер детали на чертеже:

110

Штуцер

Заводской номер: ЭО-3322А.23.02.001 Количество на модель: 1

ЭО-3322А.23.02.001

111

Номер детали на чертеже:

111

Штуцер

Заводской номер: ЭО-3322А.24.01.009 Количество на модель: 1

ЭО-3322А.24.01.009

112

Номер детали на чертеже:

112

Гайка

Заводской номер: ЭО-3322Б.48.01.904 Количество на модель: 4

ЭО-3322Б.48.01.904

113

Номер детали на чертеже:

113

Хомут

Заводской номер: Э-302-1-3900-07 Количество на модель: 6

Э-302-1-3900-07

114

Номер детали на чертеже:

114

Хомут

Заводской номер: НГ-413.010.0.001-10 Количество на модель: 1

НГ-413.010.0.001-10

115

Номер детали на чертеже:

115

Заглушка

Заводской номер: СП-71.0.70.002 Количество на модель: 1

СП-71.0.70.002

116

Номер детали на чертеже:

116

Гайка накидная

Заводской номер: СП-71.0.70.001 Количество на модель: 1

СП-71.0.70.001

117

Номер детали на чертеже:

117

Прижим

Заводской номер: МГ-300.222.1.002 Количество на модель: 4

МГ-300.222.1.002

118

Номер детали на чертеже:

118

Прижим

Заводской номер: МГ-300.222.1.004 Количество на модель: 2

МГ-300.222.1.004

123

Номер детали на чертеже:

123

Тройник

Заводской номер: ЭО-3322В.20.01.001 Количество на модель: 3

ЭО-3322В.20.01.001

129

Номер детали на чертеже:

129

Болт

Заводской номер: 7796.М10-8gх30.88.40Х.019 Количество на модель: 4

7796.М10-8gх30.88.40Х.019

130

Номер детали на чертеже:

130

Болт

Заводской номер: 7796.М10-8gх40.88.40Х.019 Количество на модель: 76

7796.М10-8gх40.88.40Х.019

132

Номер детали на чертеже:

132

Болт

Заводской номер: 7796.М12-8gх35.88.40Х.019 Количество на модель: 8

7796.М12-8gх35.88.40Х.019

137

Номер детали на чертеже:

137

Болт

Заводской номер: 7798.М10-8gх55.88.40Х.019 Количество на модель: 6

7798.М10-8gх55.88.40Х.019

151

Номер детали на чертеже:

151

Кольцо

Заводской номер: 9833.018-022-25-2-3 Количество на модель: 1

9833.018-022-25-2-3

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

085838

РУСЛАН-КОМПЛЕКТ

Р80(3)*РК 302/ 502, Р40/ 75-0808039А

Код: 085838

Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А

Производитель: РУСЛАН-КОМПЛЕКТ

620903

РУСЛАН-КОМПЛЕКТ

50-3406015*РК 711, 017-022-30

Код: 620903

Артикул: 50-3406015*РК, 711, 017-022-30

Производитель: РУСЛАН-КОМПЛЕКТ

017270

Не указан

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель: Не указан

222011

Не указан

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: Не указан

258391

УРАЛОПТ

018-022 018-022-25-2-2

Код: 258391

Артикул: 018-022, 018-022-25-2-2

Производитель: УРАЛОПТ

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

405981

ВИТЯЗЬ

77.72А.011*РК 5015

Код: 405981

Артикул: 77.72А.011*РК, 5015

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

153

Номер детали на чертеже:

153

Кольцо

Заводской номер: 9833.024-028-25-2-3 Количество на модель: 1

9833.024-028-25-2-3

018777

Не указан

024-028-25

Код: 018777

Артикул: 024-028-25,

Производитель: Не указан

405910

ВИТЯЗЬ

4УТНМ*РК 31141

Код: 405910

Артикул: 4УТНМ*РК, 31141

Производитель: ВИТЯЗЬ

406421

ВИТЯЗЬ

4УТНМ*РК 3112

Код: 406421

Артикул: 4УТНМ*РК, 3112

Производитель: ВИТЯЗЬ

071428

БЕЛАРУСЬРЕЗИНОТЕХНИКА

024-028-25-2-2

Код: 071428

Артикул: 024-028-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

154

Номер детали на чертеже:

154

Кольцо

Заводской номер: 9833.030-035-30-2-3 Количество на модель: 24

9833.030-035-30-2-3

040946

Не указан

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель: Не указан

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

155

Номер детали на чертеже:

155

Кольцо

Заводской номер: 9833.038-044-36-2-3 Количество на модель: 3

9833.038-044-36-2-3

041721

Не указан

038-044-36 038-044-036-2-2

Код: 041721

Артикул: 038-044-36, 038-044-036-2-2

Производитель: Не указан

224944

БЕЛАРУСЬРЕЗИНОТЕХНИКА

038-044-36-2-2

Код: 224944

Артикул: 038-044-36-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

156

Номер детали на чертеже:

156

Кольцо

Заводской номер: 9833.055-060-30-2-3 Количество на модель: 2

9833.055-060-30-2-3

043715

Не указан

055-060-30

Код: 043715

Артикул: 055-060-30,

Производитель: Не указан

828511

БЕЛАРУСЬРЕЗИНОТЕХНИКА

055-060-30-2-2

Код: 828511

Артикул: 055-060-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

160

Номер детали на чертеже:

160

Прокладка

Заводской номер: 23358.12М3 Количество на модель: 1

23358.12М3

161

Номер детали на чертеже:

161

Прокладка

Заводской номер: 23358.18М3 Количество на модель: 1

23358.18М3

186

Номер детали на чертеже:

186

РВД

Заводской номер: РВД12-28(М22х1,5)-650-У Количество на модель: 1

РВД12-28(М22х1,5)-650-У

187

Номер детали на чертеже:

187

РВД

Заводской номер: РВД12-28(М22х1,5)-1250-У Количество на модель: 1

РВД12-28(М22х1,5)-1250-У

189

Номер детали на чертеже:

189

РВД

Заводской номер: РВД16-30(М27х1,5,0-d.40,90°)-1050-У Количество на модель: 2

РВД16-30(М27х1,5,0-d.40,90°)-1050-У

191

Номер детали на чертеже:

191

РВД

Заводской номер: РВД20-33(М42х2-d.40)-750-У Количество на модель: 1

РВД20-33(М42х2-d.40)-750-У

192

Номер детали на чертеже:

192

РВД

Заводской номер: РВД20-33(М42х2,0-d.40,90°)-750-У Количество на модель: 3

РВД20-33(М42х2,0-d.40,90°)-750-У

194

Номер детали на чертеже:

194

РВД

Заводской номер: РВД20-33(М42х2,0-d.40,90°)-1250-У Количество на модель: 6

РВД20-33(М42х2,0-d.40,90°)-1250-У

195

Номер детали на чертеже:

195

РВД

Заводской номер: РВД20-33(М42х2,0-d.40,90°)-1450-У Количество на модель: 1

РВД20-33(М42х2,0-d.40,90°)-1450-У

196

Номер детали на чертеже:

196

РВД

Заводской номер: РВД20-33(М42х2)-850-У Количество на модель: 1

РВД20-33(М42х2)-850-У

200

Номер детали на чертеже:

200

Манометр

Заводской номер: d.100МПЗ-60МПах1,5 Количество на модель: 1

d.100МПЗ-60МПах1,5

202

Номер детали на чертеже:

202

Манометр

Заводской номер: МТП-3-1МПа-1,5 Количество на модель: 1

МТП-3-1МПа-1,5

208

Номер детали на чертеже:

208

Гидрораспределитель

Заводской номер: 214-02-520.00ГР Количество на модель: 1

214-02-520.00ГР

Вернуться в раздел каталога

Номер	214-02-80.01.010
Наименование	Трубопровод
Кол-во на "Количество"	1
