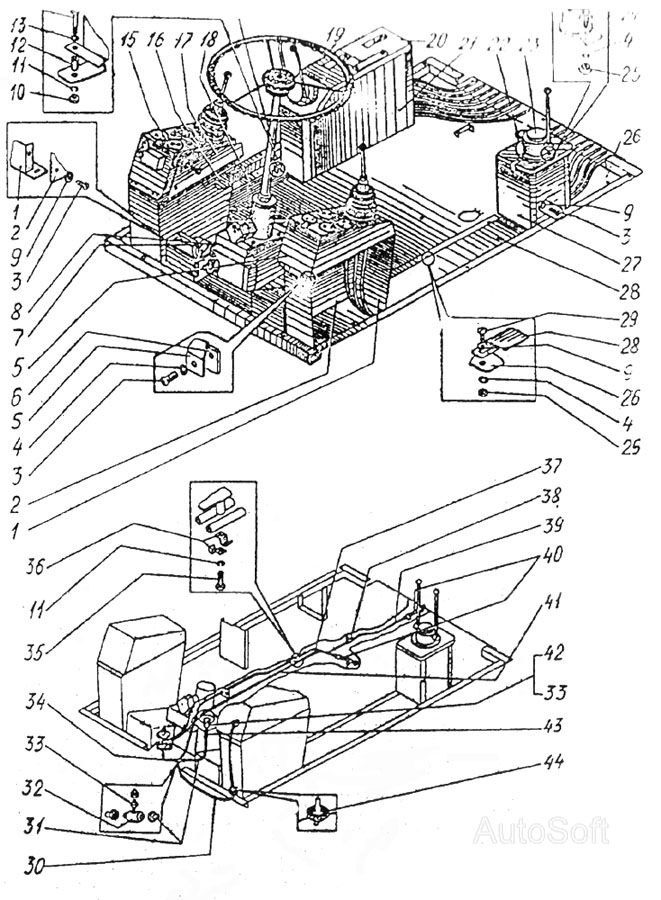

26.07.00.000 Управление экскаватором ЭО-3326. Каталог 2000г.

Гидрооборудование на ходовой раме ЭО-3326 23.07.17.000 Гидроуправление в кабине экскаватора ЭО-3326

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стойка

Заводской номер: 23.02.00.170 Количество на модель: 2
23.02.00.170
2
2

Номер детали на чертеже:

2

Крышка пульта

Заводской номер: 23.07.00.005 Количество на модель: 2
23.07.00.005
2
3

Номер детали на чертеже:

3

Винт

Заводской номер: 17473.М6x12 Количество на модель: 27
17473.М6x12
27
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 6402.6.65Г Количество на модель: 25
6402.6.65Г
25
5

Номер детали на чертеже:

5

Щиток приборов (левый)

Заводской номер: 23.07.04.100 Количество на модель: 1
23.07.04.100
1
6

Номер детали на чертеже:

6

Стойка

Заводской номер: 23.07.00.180 Количество на модель: 1
23.07.00.180
1
7

Номер детали на чертеже:

7

Установка педали тормоза хода

Заводской номер: 23.07.06.000 Количество на модель: 1
23.07.06.000
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 23.07.00.200 Количество на модель: 1
23.07.00.200
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 11371.6 Количество на модель: 24
11371.6
24
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 5915.М10 Количество на модель: 16
5915.М10
16
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 6402.10.65Г Количество на модель: 17
6402.10.65Г
17
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 23.07.00.002 Количество на модель: 16
23.07.00.002
16
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 11371.10 Количество на модель: 16
11371.10
16
14

Номер детали на чертеже:

14

Болт

Заводской номер: 7795.М10x55 Количество на модель: 16
7795.М10x55
16
15

Номер детали на чертеже:

15

Щиток приборов (правый)

Заводской номер: 26.07.02.300 Количество на модель: 1
26.07.02.300
1
16

Номер детали на чертеже:

16

Стойка

Заводской номер: 23.07.00.190 Количество на модель: 1
23.07.00.190
1
17

Номер детали на чертеже:

17

Крышка щитка (левая)

Заводской номер: 23.07.00.004 Количество на модель: 1
23.07.00.004
1
17

Номер детали на чертеже:

17

Крышка щитка (правая)

Заводской номер: 23.07.00.003 Количество на модель: 1
23.07.00.003
1
18

Номер детали на чертеже:

18

Гидроуправление в кабине экскаватора

Заводской номер: 23.07.17.000 Количество на модель: 1
23.07.17.000
1
19

Номер детали на чертеже:

19

Установка гидроруля У 245005-02

Заводской номер: 23.07.13.000 Количество на модель: 1
23.07.13.000
1
20

Номер детали на чертеже:

20

Пульт правый

Заводской номер: 23.07.19.000 Количество на модель: 1
23.07.19.000
1
21

Номер детали на чертеже:

21

Крышка

Заводской номер: 23.07.00.006 Количество на модель: 1
23.07.00.006
1
22

Номер детали на чертеже:

22

Управление плавающим положением стрелы

Заводской номер: 23.07.12.000 Количество на модель: 1
23.07.12.000
1
23

Номер детали на чертеже:

23

Пульт левый

Заводской номер: 23.07.05.100 Количество на модель: 1
23.07.05.100
1
24

Номер детали на чертеже:

24

Винт

Заводской номер: 17473.М6х14 Количество на модель: 16
17473.М6х14
16
25

Номер детали на чертеже:

25

Гайка

Заводской номер: 5915.М6 Количество на модель: 19
5915.М6
19
26

Номер детали на чертеже:

26

Пол кабины

Заводской номер: 23.07.20.000 Количество на модель: 1
23.07.20.000
1
27

Номер детали на чертеже:

27

Кожух

Заводской номер: 23.07.00.007 Количество на модель: 1
23.07.00.007
1
28

Номер детали на чертеже:

28

Крышка

Заводской номер: 23.07.00.001 Количество на модель: 1
23.07.00.001
1
29

Номер детали на чертеже:

29

Винт

Заводской номер: 17473. М6х22 Количество на модель: 3
17473. М6х22
3
30

Номер детали на чертеже:

30

Трубопровод

Заводской номер: 23.07.00.100 Количество на модель: 1
23.07.00.100
1
31

Номер детали на чертеже:

31

Трубопровод

Заводской номер: 23.07.00.120 Количество на модель: 1
23.07.00.120
1
32

Номер детали на чертеже:

32

Тройник

Заводской номер: 07.24.01.003 Количество на модель: 1
07.24.01.003
1
33

Номер детали на чертеже:

33

Штуцер

Заводской номер: 07.01.09.009 Количество на модель: 2
07.01.09.009
2
34

Номер детали на чертеже:

34

Трубопровод

Заводской номер: 23.07.00.110 Количество на модель: 1
23.07.00.110
1
35

Номер детали на чертеже:

35

Болт

Заводской номер: 7808.М10x20 Количество на модель: 1
7808.М10x20
1
36

Номер детали на чертеже:

36

Скоба

Заводской номер: 01-1-2200-06 Количество на модель: 2
01-1-2200-06
2
37

Номер детали на чертеже:

37

Трубопровод

Заводской номер: 23.07.00.140 Количество на модель: 1
23.07.00.140
1
38

Номер детали на чертеже:

38

Тройник

Заводской номер: 07.24.01.004 Количество на модель: 1
07.24.01.004
1
39

Номер детали на чертеже:

39

Трубопровод

Заводской номер: 23.07.00.150 Количество на модель: 1
23.07.00.150
1
40

Номер детали на чертеже:

40

Шланг

Заводской номер: 23.07.00.160 Количество на модель: 2
23.07.00.160
2
41

Номер детали на чертеже:

41

Трубопровод

Заводской номер: 23.07.00.130 Количество на модель: 1
23.07.00.130
1
42

Номер детали на чертеже:

42

Включатель сигнала

Заводской номер: ВК 40-А Количество на модель: 1
ВК 40-А
1
43

Номер детали на чертеже:

43

Штуцер

Заводской номер: 07.24.00.005 Количество на модель: 1
07.24.00.005
1
44

Номер детали на чертеже:

44

Втулка предохранительная

Заводской номер: 01-1-1200-40 Количество на модель: 1
01-1-1200-40
1
