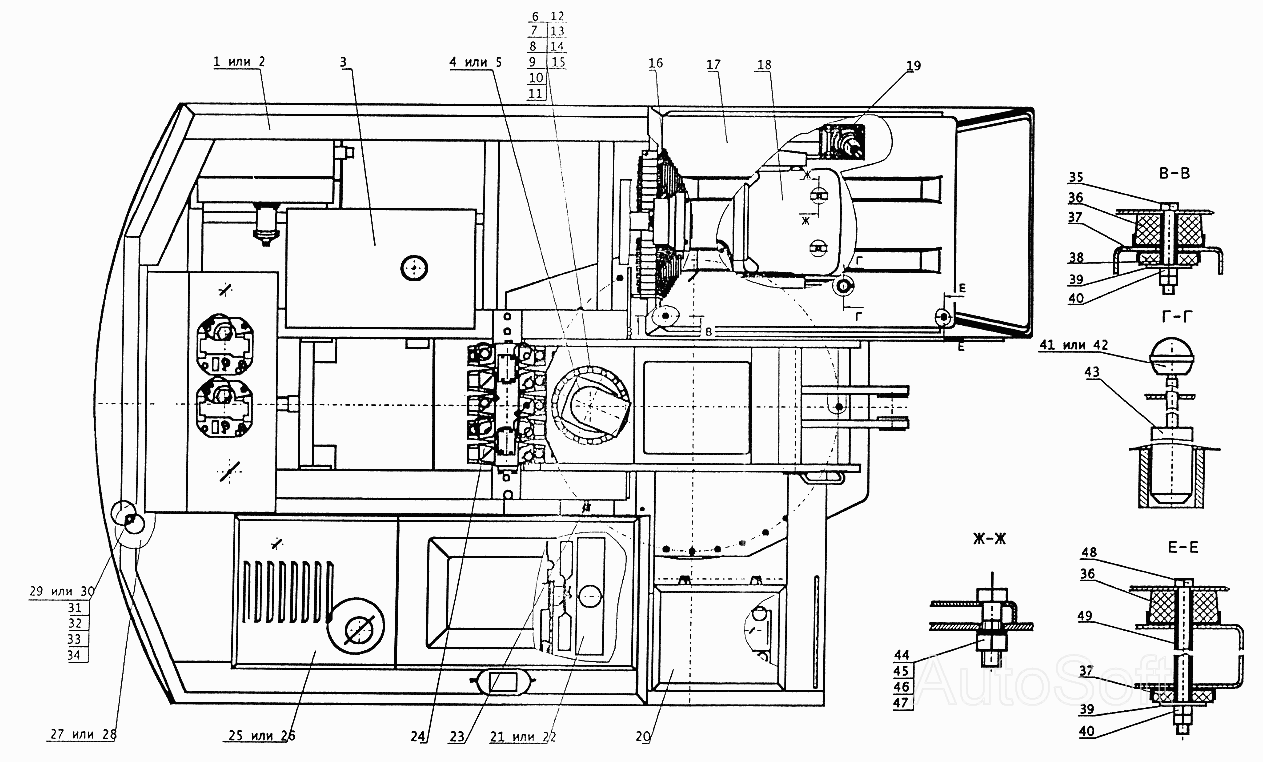

Платформа поворотная с механизмами (13.01.00.000, 16.01.00.000) ЭО-3323А. Каталог 2002г.

Установка отопителя 159-8101010 (13.01.12.000) ЭО-3323А Установка силовая (с двигателем Д-243(Л)) (13.04.00.000) ЭО-3323А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Платформа поворотная

Заводской номер: 13.02.05.000 Количество на модель: 1
13.02.05.000
1
2

Номер детали на чертеже:

2

Платформа поворотная

Заводской номер: 16.02.05.000 Количество на модель: 1
16.02.05.000
1
3

Номер детали на чертеже:

3

Бак топливный

Заводской номер: 23.01.17.000 Количество на модель: 1
23.01.17.000
1
4

Номер детали на чертеже:

4

Механизм поворота

Заводской номер: ЭО-3322Б.03.30.000 Количество на модель: 1
ЭО-3322Б.03.30.000
1
5

Номер детали на чертеже:

5

Механизм поворота

Заводской номер: ЕК-14.07.00.000 Количество на модель: 1
ЕК-14.07.00.000
1
6

Номер детали на чертеже:

6

Штифт

Заводской номер: 13.01.00.001-85 Количество на модель: 2
13.01.00.001-85
2
7

Номер детали на чертеже:

7

Планка

Заводской номер: 13.01.00.002-85 Количество на модель: 2
13.01.00.002-85
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: 7808.М16-8gх70.109.40Х.019 Количество на модель: 16
7808.М16-8gх70.109.40Х.019
16
9

Номер детали на чертеже:

9

Винт

Заводской номер: 17473.ВМ6-8gх14.58.019 Количество на модель: 2
17473.ВМ6-8gх14.58.019
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 6402.16.65Г.019 Количество на модель: 16
6402.16.65Г.019
16
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 6402.6.65Г.019 Количество на модель: 2
6402.6.65Г.019
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: ЭО-3323.10.00.014 Количество на модель: 2
ЭО-3323.10.00.014
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: ЭО-3323.10.00.016 Количество на модель: 2
ЭО-3323.10.00.016
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 5915.М24-7Н.5.019 Количество на модель: 2
5915.М24-7Н.5.019
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 6402.24.65Г.05 Количество на модель: 4
6402.24.65Г.05
4
16

Номер детали на чертеже:

16

Установка отопителя

Заводской номер: 13.01.12.000 Количество на модель: 1
13.01.12.000
1
17

Номер детали на чертеже:

17

Кабина

Заводской номер: 23.02.00.000 Количество на модель: 1
23.02.00.000
1
18

Номер детали на чертеже:

18

Сиденье машиниста

Заводской номер: 312-00-86.00.000-10 Количество на модель: 1
312-00-86.00.000-10
1
19

Номер детали на чертеже:

19

Управление экскаватором

Заводской номер: ЭО-3323.07.00.000 Количество на модель: 1
ЭО-3323.07.00.000
1
20

Номер детали на чертеже:

20

Крышка аккумуляторов

Заводской номер: 13.01.02.100 Количество на модель: 1
13.01.02.100
1
21

Номер детали на чертеже:

21

Установка силовая

Заводской номер: 13.04.00.000 Количество на модель: 1
13.04.00.000
1
22

Номер детали на чертеже:

22

Установка силовая

Заводской номер: 16.03.00.000-01 Количество на модель: 1
16.03.00.000-01
1
23

Номер детали на чертеже:

23

Пневмоуправление на поворотной платформе

Заводской номер: 13.01.91.000 Количество на модель: 1
13.01.91.000
1
24

Номер детали на чертеже:

24

Гидрооборудование на поворотной платформе

Заводской номер: ЭО-3323А.08.00.000 Количество на модель: 1
ЭО-3323А.08.00.000
1
25

Номер детали на чертеже:

25

Капот

Заводской номер: 13.09.20.000-02 Количество на модель: 1
13.09.20.000-02
1
26

Номер детали на чертеже:

26

Капот

Заводской номер: 16.09.30.000 Количество на модель: 1
16.09.30.000
1
27

Номер детали на чертеже:

27

Противовес

Заводской номер: 13.01.14.010 Количество на модель: 2
13.01.14.010
2
27

Номер детали на чертеже:

27

Противовес

Заводской номер: 13.01.15.010-20 Количество на модель: 2
13.01.15.010-20
2
28

Номер детали на чертеже:

28

Противовес

Заводской номер: 13.01.13.010-30 Количество на модель: 2
13.01.13.010-30
2
29

Номер детали на чертеже:

29

Болт

Заводской номер: 13.01.00.070 Количество на модель: 2
13.01.00.070
2
30

Номер детали на чертеже:

30

Болт

Заводской номер: 13.01.00.060-20 Количество на модель: 2
13.01.00.060-20
2
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 13.01.00.003 Количество на модель: 2
13.01.00.003
2
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 6402.20.65Г.05 Количество на модель: 3
6402.20.65Г.05
3
33

Номер детали на чертеже:

33

Гайка

Заводской номер: 5915.М20-7Н.5.019 Количество на модель: 3
5915.М20-7Н.5.019
3
34

Номер детали на чертеже:

34

Прижим

Заводской номер: 13.01.00.009 Количество на модель: 3
13.01.00.009
3
35

Номер детали на чертеже:

35

Болт

Заводской номер: 7798.М12-8gх95.58.019 Количество на модель: 3
7798.М12-8gх95.58.019
3
36

Номер детали на чертеже:

36

Амортизатор

Заводской номер: ЭО-3322А.24.00.002 Количество на модель: 4
ЭО-3322А.24.00.002
4
37

Номер детали на чертеже:

37

Втулка

Заводской номер: ЭО-3322А.24.00.003 Количество на модель: 4
ЭО-3322А.24.00.003
4
38

Номер детали на чертеже:

38

Втулка

Заводской номер: ЭО-3322А.24.00.006 Количество на модель: 3
ЭО-3322А.24.00.006
3
39

Номер детали на чертеже:

39

Шайба

Заводской номер: ЭО-3322А.24.00.004 Количество на модель: 4
ЭО-3322А.24.00.004
4
40

Номер детали на чертеже:

40

Гайка

Заводской номер: 5915.М12-7Н.5.019 Количество на модель: 8
5915.М12-7Н.5.019
8
41

Номер детали на чертеже:

41

Головка шаровая

Заводской номер: ЭО-3323.04.03.052 Количество на модель: 1
ЭО-3323.04.03.052
1
42

Номер детали на чертеже:

42

Головка шаровая

Заводской номер: 51-1703-088 Количество на модель: 1
51-1703-088
1
43

Номер детали на чертеже:

43

Стопор

Заводской номер: ЭО-3323.10.01.000 Количество на модель: 1
ЭО-3323.10.01.000
1
44

Номер детали на чертеже:

44

Болт

Заводской номер: 7798.М10-8gх40.109.019 Количество на модель: 4
7798.М10-8gх40.109.019
4
45

Номер детали на чертеже:

45

Гайка

Заводской номер: 5915.М10-7Н.5.019 Количество на модель: 2
5915.М10-7Н.5.019
2
46

Номер детали на чертеже:

46

Шайба

Заводской номер: 6402.10.65Г.05 Количество на модель: 4
6402.10.65Г.05
4
47

Номер детали на чертеже:

47

Шайба

Заводской номер: 11371.10.01.019 Количество на модель: 4
11371.10.01.019
4
48

Номер детали на чертеже:

48

Болт

Заводской номер: 13.01.00.100 Количество на модель: 1
13.01.00.100
1
49

Номер детали на чертеже:

49

Втулка

Заводской номер: ЭО-3323.10.00.002 Количество на модель: 1
ЭО-3323.10.00.002
1
