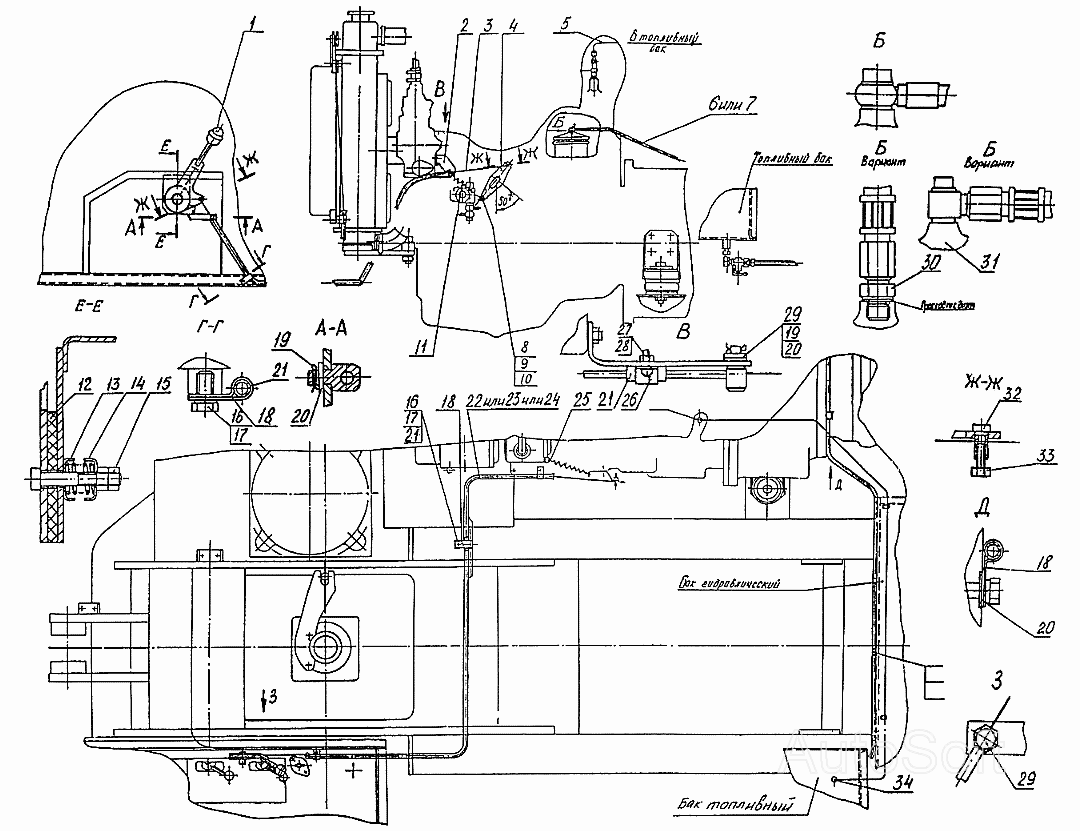

Топливопроводы и управление подачей топлива (13.03.02.000) ЭО-3323А. Каталог 2002г.

Бак топливный (ЭО-3323.01.16.000) ЭО-3323А Топливопроводы и управление подачей топлива (16.03.09.000) ЭО-3323А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг в сборе

Заводской номер: ЭО-3323.04.02.040 Количество на модель: 1
ЭО-3323.04.02.040
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 13.01.91.006 Количество на модель: 1
13.01.91.006
1
3

Номер детали на чертеже:

3

Проволока (L=2200мм)

Заводской номер: 9398.11-1,6 Количество на модель: 1
9398.11-1,6
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: ЭО-3323.04.02.001 Количество на модель: 1
ЭО-3323.04.02.001
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: ЭО-3323.04.02.050 Количество на модель: 1
ЭО-3323.04.02.050
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 13.03.02.010 Количество на модель: 1
13.03.02.010
1
7

Номер детали на чертеже:

7

Топливопровод

Заводской номер: Д42-1104040-Б2СБ Количество на модель: 1
Д42-1104040-Б2СБ
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 7798.М8-8gх20.58.019 Количество на модель: 1
7798.М8-8gх20.58.019
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 5915.М8-6Н.5.019 Количество на модель: 1
5915.М8-6Н.5.019
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 6402.8.65Г.019 Количество на модель: 1
6402.8.65Г.019
1
11

Номер детали на чертеже:

11

Пружина возвратная

Заводской номер: Э-302-1-2200-04 Количество на модель: 1
Э-302-1-2200-04
1
12

Номер детали на чертеже:

12

Диск фрикционный

Заводской номер: Э-302-1-2200-03 Количество на модель: 1
Э-302-1-2200-03
1
13

Номер детали на чертеже:

13

Чашка

Заводской номер: ЭО-3323.04.02.002 Количество на модель: 2
ЭО-3323.04.02.002
2
14

Номер детали на чертеже:

14

Уплотнение

Заводской номер: ЭО-3323.02.06.003 Количество на модель: 1
ЭО-3323.02.06.003
1
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 5915.М10-6Н.5.019 Количество на модель: 2
5915.М10-6Н.5.019
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 7798.М10-8gх20.58.019 Количество на модель: 8
7798.М10-8gх20.58.019
8
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 6402.10.65Г.019 Количество на модель: 8
6402.10.65Г.019
8
18

Номер детали на чертеже:

18

Скоба

Заводской номер: Э-302-1-2200-06 Количество на модель: 8
Э-302-1-2200-06
8
19

Номер детали на чертеже:

19

Шплинт

Заводской номер: 397.2,0х20.019 Количество на модель: 2
397.2,0х20.019
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 11374.10.01.019 Количество на модель: 3
11374.10.01.019
3
21

Номер детали на чертеже:

21

Рукав (L=25±2мм)

Заводской номер: 10362.6х14 Количество на модель: 3
10362.6х14
3
22

Номер детали на чертеже:

22

Оболочка (L=2000мм)

Заводской номер: ТУ2232.06-75.ОТП-5,4 Количество на модель: 1
ТУ2232.06-75.ОТП-5,4
1
23

Номер детали на чертеже:

23

Оболочка

Заводской номер: 81.04.01.004 Количество на модель: 1
81.04.01.004
1
24

Номер детали на чертеже:

24

Оболочка

Заводской номер: 13.03.02.020 Количество на модель: 1
13.03.02.020
1
25

Номер детали на чертеже:

25

Скоба

Заводской номер: ЭО-3323.04.02.004 Количество на модель: 1
ЭО-3323.04.02.004
1
26

Номер детали на чертеже:

26

Скоба на один провод

Заводской номер: Э-302-1-1600-05Б Количество на модель: 1
Э-302-1-1600-05Б
1
27

Номер детали на чертеже:

27

Винт

Заводской номер: 17473.В1М5-8gх12.48.019 Количество на модель: 1
17473.В1М5-8gх12.48.019
1
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 5915.М5-6Н.5.019 Количество на модель: 1
5915.М5-6Н.5.019
1
29

Номер детали на чертеже:

29

Упор

Заводской номер: 13.03.02.008 Количество на модель: 2
13.03.02.008
2
30

Номер детали на чертеже:

30

Штуцер

Заводской номер: ЭО-3323А.23.03.009 Количество на модель: 2
ЭО-3323А.23.03.009
2
31

Номер детали на чертеже:

31

Штуцер

Заводской номер: 13.03.02.009 Количество на модель: 1
13.03.02.009
1
32

Номер детали на чертеже:

32

Палец

Заводской номер: ЭО-3322А.02.03.005 Количество на модель: 2
ЭО-3322А.02.03.005
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: 7798.М6-8gх20.58.019 Количество на модель: 2
7798.М6-8gх20.58.019
2
34

Номер детали на чертеже:

34

Штуцер

Заводской номер: ЭО-3323.01.90.009 Количество на модель: 2
ЭО-3323.01.90.009
2
