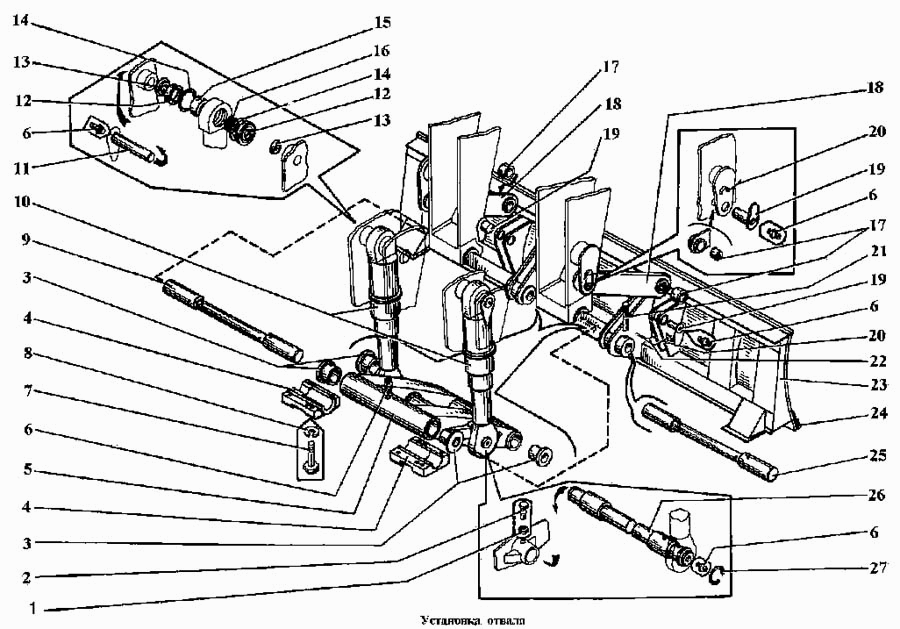

Установка отвала ЭО-3323

Приводной неуправляемый мост ЭО-3323 Пневмоколесный ход ЭО-3323

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Гайка

Заводской номер: 5915 М16 Количество на модель: 1

5915 М16

1

2

Номер детали на чертеже:

2

Винт

Заводской номер: 1481 М16-50 Количество на модель: 1

1481 М16-50

1

3

Номер детали на чертеже:

3

Втулка

Заводской номер: ЭО-3323.20.60.002 Количество на модель: 4

ЭО-3323.20.60.002

4

4

Номер детали на чертеже:

4

Крышка подшипника

Заводской номер: ЭО-3323.20.60.009 Количество на модель: 2

ЭО-3323.20.60.009

2

5

Номер детали на чертеже:

5

Тяга нижняя

Заводской номер: ЭО-3323.20.60.300 Количество на модель: 1

ЭО-3323.20.60.300

1

6

Номер детали на чертеже:

6

Масленка

Заводской номер: 19853 1.3 Количество на модель: 10

19853 1.3

10

7

Номер детали на чертеже:

7

Болт

Заводской номер: 7808 М24-80 Количество на модель: 8

7808 М24-80

8

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 6402 24.65Г Количество на модель: 8

6402 24.65Г

8

9

Номер детали на чертеже:

9

Палец

Заводской номер: ЭО-3323.20.60.003 Количество на модель: 1

ЭО-3323.20.60.003

1

10

Номер детали на чертеже:

10

Гидроцилиндр

Заводской номер: 2,2-125-200 Количество на модель: 2

2,2-125-200

2

016866

200 (6200) 200

Код: 016866

Артикул: 200 (6200), 200

Производитель:

11

Номер детали на чертеже:

11

Палец

Заводской номер: ЭО-3322А.25.00.100 Количество на модель: 2

ЭО-3322А.25.00.100

2

12

Номер детали на чертеже:

12

Кольцо распорное

Заводской номер: ЭО-3322.25.00.001 Количество на модель: 4

ЭО-3322.25.00.001

4

13

Номер детали на чертеже:

13

Кольцо уплотнительное

Заводской номер: ЭО-3322.25.00.002 Количество на модель: 4

ЭО-3322.25.00.002

4

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 13941 2Б105 Количество на модель: 8

13941 2Б105

8

15

Номер детали на чертеже:

15

Шарнир 70

Заводской номер: ЭО-3322.25.00.007 Количество на модель: 4

ЭО-3322.25.00.007

4

16

Номер детали на чертеже:

16

Кольцо внутреннее

Заводской номер: ЭО-3322.25.00.005 Количество на модель: 4

ЭО-3322.25.00.005

4

17

Номер детали на чертеже:

17

Втулка

Заводской номер: ЭО-3323.20.60.001 Количество на модель: 4

ЭО-3323.20.60.001

4

18

Номер детали на чертеже:

18

Тяга верхняя

Заводской номер: ЭО-3323.20.60.200 Количество на модель: 2

ЭО-3323.20.60.200

2

016866

200 (6200) 200

Код: 016866

Артикул: 200 (6200), 200

Производитель:

19

Номер детали на чертеже:

19

Палец

Заводской номер: ЭО-3323.20.60.500 Количество на модель: 4

ЭО-3323.20.60.500

4

20

Номер детали на чертеже:

20

Стопор

Заводской номер: ЭО-3323.20.60.005 Количество на модель: 6

ЭО-3323.20.60.005

6

21

Номер детали на чертеже:

21

Палец

Заводской номер: ЭО-3322А.41.00.003 Количество на модель: 1

ЭО-3322А.41.00.003

1

22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 397 4-28 Количество на модель: 1

397 4-28

1

23

Номер детали на чертеже:

23

Отвал

Заводской номер: ЭО-3323.20.60.400 Количество на модель: 1

ЭО-3323.20.60.400

1

24

Номер детали на чертеже:

24

Нож отвала

Заводской номер: ЭО-3323.20.60.460 Количество на модель: 2

ЭО-3323.20.60.460

2

25

Номер детали на чертеже:

25

Палец

Заводской номер: ЭО-3323.20.60.004 Количество на модель: 1

ЭО-3323.20.60.004

1

26

Номер детали на чертеже:

26

Палец

Заводской номер: ЭО-3323.20.60.006 Количество на модель: 1

ЭО-3323.20.60.006

1

27

Номер детали на чертеже:

27

Кольцо

Заводской номер: 13940 2Б70 Количество на модель: 2

13940 2Б70

2
