Рабочее оборудование обратной лопаты ЭО-3323

Грейфер 0,5 м. куб ЭО-3323 Рабочее оборудование обратной лопаты (части I..IV) ЭО-3323

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

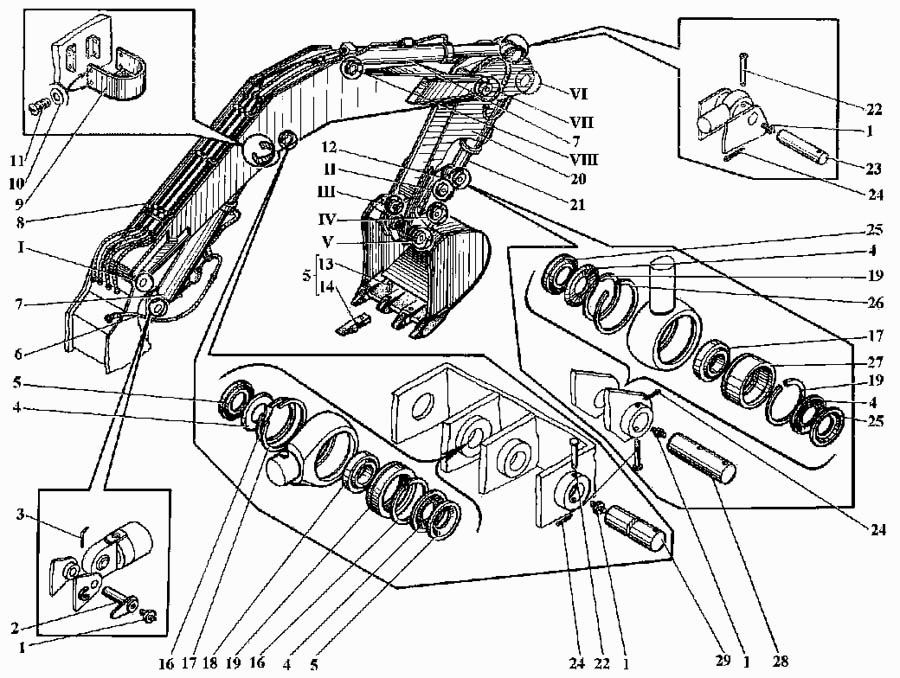

Рабочее оборудование обратной лопаты (части I..IV)

Заводской номер: Рабочее оборудование обратной лопаты (ча Количество на модель:
Рабочее оборудование обратной лопаты (ча
1

Номер детали на чертеже:

1

Масленка

Заводской номер: 19853 1.3 Количество на модель: 13
19853 1.3
13
2

Номер детали на чертеже:

2

Палец в сборе

Заводской номер: ЭО-3323.41.60.000 Количество на модель: 1
ЭО-3323.41.60.000
1
3

Номер детали на чертеже:

3

Стопор

Заводской номер: ЭО-3322А.25.01.008 Количество на модель: 2
ЭО-3322А.25.01.008
2
4

Номер детали на чертеже:

4

Кольцо уплотнительное

Заводской номер: ЭО-3322А.25.00.002 Количество на модель: 12
ЭО-3322А.25.00.002
12
5

Номер детали на чертеже:

5

Кольцо распорное

Заводской номер: ЭО-3323.41.00.008 Количество на модель: 8
ЭО-3323.41.00.008
8
6

Номер детали на чертеже:

6

Трубопроводы рабочего оборудования

Заводской номер: ЭО-3323.41.08.400 ил Количество на модель: 1
ЭО-3323.41.08.400 ил
1
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: 22-1417.140-90-1000 Количество на модель: 2
22-1417.140-90-1000
2
8

Номер детали на чертеже:

8

Стрела

Заводской номер: ЭО-3323.41.10.000 Количество на модель: 1
ЭО-3323.41.10.000
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: ЭО-3323.41.80.000 Количество на модель: 1
ЭО-3323.41.80.000
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 11371 6 Количество на модель: 4
11371 6
4
11

Номер детали на чертеже:

11

Винт

Заводской номер: 17473 В1 М6-8g-12 Количество на модель: 4
17473 В1 М6-8g-12
4
12

Номер детали на чертеже:

12

Рычаг ковша

Заводской номер: ЭО-3323.41.30.000 Количество на модель: 1
ЭО-3323.41.30.000
1
13

Номер детали на чертеже:

13

Клин

Заводской номер: Э-302-4-0300-02 Количество на модель: 4
Э-302-4-0300-02
4
14

Номер детали на чертеже:

14

Зуб ковша

Заводской номер: Э-302-4-0300-01А Количество на модель: 4
Э-302-4-0300-01А
4
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 13941 2Б105 Количество на модель: 12
13941 2Б105
12
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: ЭО-3323.41.00.002 Количество на модель: 4
ЭО-3323.41.00.002
4
18

Номер детали на чертеже:

18

Подшипник

Заводской номер: ШС70 Количество на модель: 6
ШС70
6
19

Номер детали на чертеже:

19

Втулка

Заводской номер: ЭО-3323.41.00.003 Количество на модель: 4
ЭО-3323.41.00.003
4
20

Номер детали на чертеже:

20

Рукоять

Заводской номер: ЭО-3323.41.20.000 Количество на модель: 1
ЭО-3323.41.20.000
1
21

Номер детали на чертеже:

21

Гидроцилиндр

Заводской номер: 22-1417.125-80-1000 Количество на модель: 1
22-1417.125-80-1000
1
22

Номер детали на чертеже:

22

Палец

Заводской номер: ЭО-3323.41.00.016 Количество на модель: 6
ЭО-3323.41.00.016
6
23

Номер детали на чертеже:

23

Палец

Заводской номер: ЭО-3323.41.00.015 Количество на модель: 3
ЭО-3323.41.00.015
3
24

Номер детали на чертеже:

24

Шплинт

Заводской номер: 397 4-28 Количество на модель: 8
397 4-28
8
25

Номер детали на чертеже:

25

Кольцо распорное

Заводской номер: ЭО-3322А.25.00.001 Количество на модель: 4
ЭО-3322А.25.00.001
4
26

Номер детали на чертеже:

26

Кольцо

Заводской номер: ЭО-3323.41.00.005 Количество на модель: 2
ЭО-3323.41.00.005
2
27

Номер детали на чертеже:

27

Втулка

Заводской номер: ЭО-3323.41.00.006 Количество на модель: 2
ЭО-3323.41.00.006
2
28

Номер детали на чертеже:

28

Палец

Заводской номер: ЭО-3323.41.00.007 Количество на модель: 1
ЭО-3323.41.00.007
1
29

Номер детали на чертеже:

29

Палец

Заводской номер: ЭО-3323.41.00.001 Количество на модель: 1
ЭО-3323.41.00.001
1
