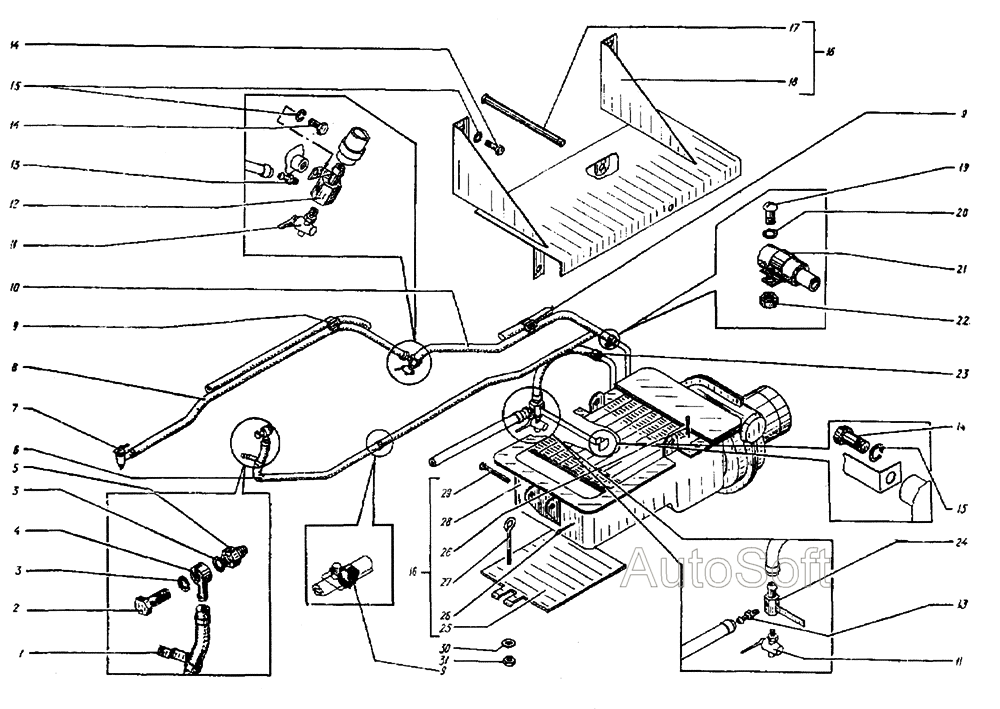

Установка отопителя ЭО-3122

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1

Номер детали на чертеже:

1

Скоба

Заводской номер: ЭО-3323.01.05.014 Количество на модель: 1
ЭО-3323.01.05.014
1
2

Номер детали на чертеже:

2

Болт поворотного угольника

Заводской номер: ЭО-3323.01.05.012 Количество на модель: 1
ЭО-3323.01.05.012
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 23358.M18 Количество на модель: 2
23358.M18
2
4

Номер детали на чертеже:

4

Угольник поворотный

Заводской номер: ЭО-3323.01.05.013 Количество на модель: 1
ЭО-3323.01.05.013
1
5

Номер детали на чертеже:

5

Переходник

Заводской номер: ЭО-3323.01.05.003 Количество на модель: 1
ЭО-3323.01.05.003
1
6

Номер детали на чертеже:

6

Рукав, L=2300±15

Заводской номер: 16698.БГ(111)-10-16-28-9 Количество на модель: 1
16698.БГ(111)-10-16-28-9
1
7

Номер детали на чертеже:

7

Краник запорный отопителя

Заводской номер: Кр29-8101000 Количество на модель: 1
Кр29-8101000
1
8

Номер детали на чертеже:

8

Рукав, L=1440±10

Заводской номер: 18698.ВГ(111)-10-16-23-9 Количество на модель: 1
18698.ВГ(111)-10-16-23-9
1
9

Номер детали на чертеже:

9

Хомутик

Заводской номер: 3302-1600-14 Количество на модель: 8
3302-1600-14
8
10

Номер детали на чертеже:

10

Рукав, L=1285±I0

Заводской номер: 18698.ВГ(111)-10-16-28-9 Количество на модель: 1
18698.ВГ(111)-10-16-28-9
1
11

Номер детали на чертеже:

11

Краник

Заводской номер: Кр2-1305010 Количество на модель: 2
Кр2-1305010
2
12

Номер детали на чертеже:

12

Тройник

Заводской номер: ЭО-3323.01.07.200 Количество на модель: 1
ЭО-3323.01.07.200
1
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: ЭО-3322А.04.30.008 Количество на модель: 2
ЭО-3322А.04.30.008
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 7808.M10-8gx20 Количество на модель: 6
7808.M10-8gx20
6
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 6402.10.65Г Количество на модель: 6
6402.10.65Г
6
16

Номер детали на чертеже:

16

Блок отопительный

Заводской номер: ЭО-3323.01.07.100 Количество на модель: 1
ЭО-3323.01.07.100
1
17

Номер детали на чертеже:

17

Палец

Заводской номер: 81-8101017 Количество на модель: 1
81-8101017
1
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: ЭО-3323.01.07.110 Количество на модель: 1
ЭО-3323.01.07.110
1
19

Номер детали на чертеже:

19

Винт

Заводской номер: 17473.В1M6-8gx22 Количество на модель: 8
17473.В1M6-8gx22
8
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 11371.6 Количество на модель: 8
11371.6
8
21

Номер детали на чертеже:

21

Хомут

Заводской номер: Э-302-1-3900-07 Количество на модель: 8
Э-302-1-3900-07
8
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 5915. М6 Количество на модель: 8
5915. М6
8
23

Номер детали на чертеже:

23

Рукав, L=300±5

Заводской номер: 18698.ВГ(112)-10-16-28-9 Количество на модель: 1
18698.ВГ(112)-10-16-28-9
1
24

Номер детали на чертеже:

24

Тройник

Заводской номер: ЭО-3323.01.07.300 Количество на модель: 1
ЭО-3323.01.07.300
1
25

Номер детали на чертеже:

25

Крышка

Заводской номер: ЭО-3322А.21.00.008 Количество на модель: 1
ЭО-3322А.21.00.008
1
26

Номер детали на чертеже:

26

Шплинт

Заводской номер: 258038П29 Количество на модель: 2
258038П29
2
27

Номер детали на чертеже:

27

Тяга

Заводской номер: 81-8101016 Количество на модель: 1
81-8101016
1
28

Номер детали на чертеже:

28

Отопитель автомобильный

Заводской номер: 81-8101010 Количество на модель: 1
81-8101010
1
29

Номер детали на чертеже:

29

Палец

Заводской номер: 260043-П29 Количество на модель: 1
260043-П29
1
925440
260043-П29 и173
Код: 925440
Артикул: 260043-П29, и173
Производитель:
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 11371.8 Количество на модель: 1
11371.8
1
31

Номер детали на чертеже:

31

Гайка

Заводской номер: 5915.М8 Количество на модель: 1
5915.М8
1
