Грейфер 0,5 куб. м ЭО-3122

Ковш прямого копания емкостью 0,63 м куб. ЭО-3122 Трубопроводы рабочего оборудования грейфер ЭО-3122

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

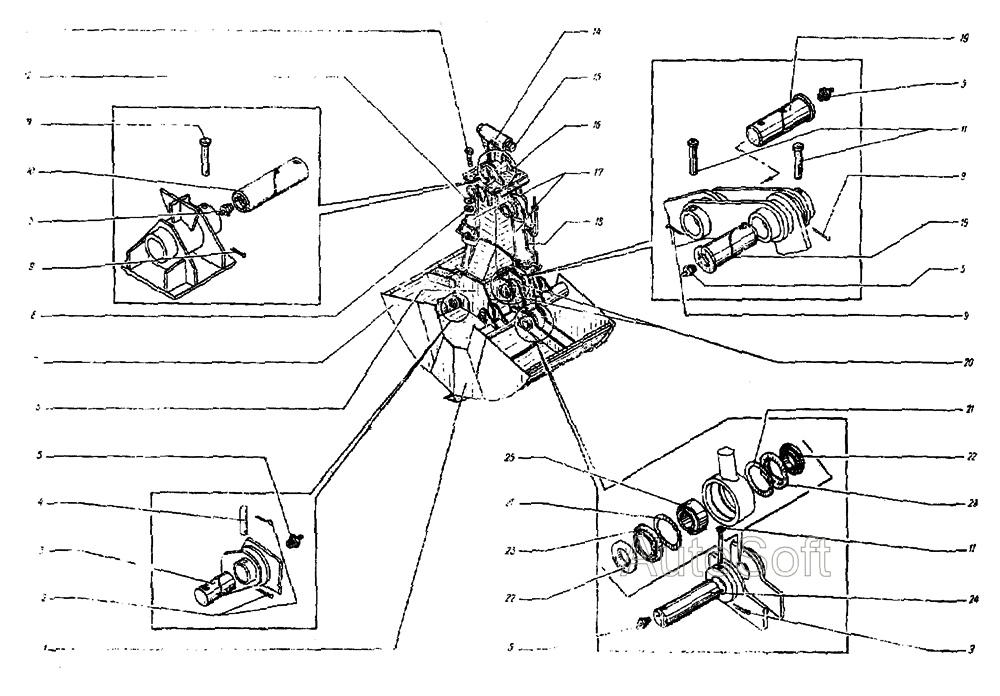

Номер детали на чертеже:

Челюсти сменные к грейферу емкостью 0,63 м3

Заводской номер: ЭО-3323.43.00.930 Количество на модель: 1
ЭО-3323.43.00.930
1

Номер детали на чертеже:

Челюсти сменные к грейферу емкостью 0,32 м3

Заводской номер: ЭО-3323.43.00.800 Количество на модель: 4
ЭО-3323.43.00.800
4
1

Номер детали на чертеже:

1

Челюсть правая

Заводской номер: ЭО-3323.43.00.500 Количество на модель: 1
ЭО-3323.43.00.500
1
2

Номер детали на чертеже:

2

Шплинт

Заводской номер: 397.3,2х20 Количество на модель: 8
397.3,2х20
8
3

Номер детали на чертеже:

3

Палец

Заводской номер: ЭО-3323.43.00.003 Количество на модель: 4
ЭО-3323.43.00.003
4
4

Номер детали на чертеже:

4

Фиксатор

Заводской номер: ЭО-3322Б.48.01.023 Количество на модель: 4
ЭО-3322Б.48.01.023
4
5

Номер детали на чертеже:

5

Масленка

Заводской номер: 19853.1.3. Ц6хр Количество на модель: 13
19853.1.3. Ц6хр
13
6

Номер детали на чертеже:

6

Рама

Заводской номер: ЭО-3323.43.00.300 Количество на модель: 1
ЭО-3323.43.00.300
1
7

Номер детали на чертеже:

7

Челюсть левая

Заводской номер: ЭО-3323.43.00.600 Количество на модель: 1
ЭО-3323.43.00.600
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 5915.М24 Количество на модель: 4
5915.М24
4
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: 397.4х28 Количество на модель: 8
397.4х28
8
10

Номер детали на чертеже:

10

Палец

Заводской номер: ЭО-3322Б.48.01.022 Количество на модель: 1
ЭО-3322Б.48.01.022
1
11

Номер детали на чертеже:

11

Палец

Заводской номер: ЭО-3322А.41.00.003 Количество на модель: 4
ЭО-3322А.41.00.003
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 6402.24.65Г Количество на модель: 8
6402.24.65Г
8
13

Номер детали на чертеже:

13

Болт

Заводской номер: 7808.М24х80 Количество на модель: 1
7808.М24х80
1
14

Номер детали на чертеже:

14

Подвеска

Заводской номер: ЭО-3323.43.00.100 Количество на модель: 8
ЭО-3323.43.00.100
8
15

Номер детали на чертеже:

15

Палец

Заводской номер: ЭО-3323.43.00.001 Количество на модель: 4
ЭО-3323.43.00.001
4
16

Номер детали на чертеже:

16

Кронштейн подвески

Заводской номер: ЭО-3322Б.48.01.200 Количество на модель: 1
ЭО-3322Б.48.01.200
1
17

Номер детали на чертеже:

17

Гидроцилиндр

Заводской номер: 22-1417.1.16.1.У-125х80х250 Количество на модель: 1
22-1417.1.16.1.У-125х80х250
1
18

Номер детали на чертеже:

18

Трубопроводы рабочего оборудования грейфера

Заводской номер: ЭО-3323.43.00.700 Количество на модель: 2
ЭО-3323.43.00.700
2
19

Номер детали на чертеже:

19

Палец

Заводской номер: ЭО-3323.43.00.002 Количество на модель: 1
ЭО-3323.43.00.002
1
20

Номер детали на чертеже:

20

Тяга

Заводской номер: ЭО-3323.43.00.400 Количество на модель: 2
ЭО-3323.43.00.400
2
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 13941.2Б110 Количество на модель: 2
13941.2Б110
2
22

Номер детали на чертеже:

22

Кольцо распорное

Заводской номер: ЭО-3322А 23.00.001 Количество на модель: 8
ЭО-3322А 23.00.001
8
23

Номер детали на чертеже:

23

Кольцо уплотнительное

Заводской номер: ЭО-3322А.25 00.092 Количество на модель: 8
ЭО-3322А.25 00.092
8
24

Номер детали на чертеже:

24

Палец

Заводской номер: ЭО-3322А.11.00.002 Количество на модель: 8
ЭО-3322А.11.00.002
8
25

Номер детали на чертеже:

25

Подшипник

Заводской номер: ШC-70 Количество на модель: 4
ШC-70
4
Ковш прямого копания емкостью 0,63 м куб. ЭО-3122 Трубопроводы рабочего оборудования грейфер ЭО-3122
