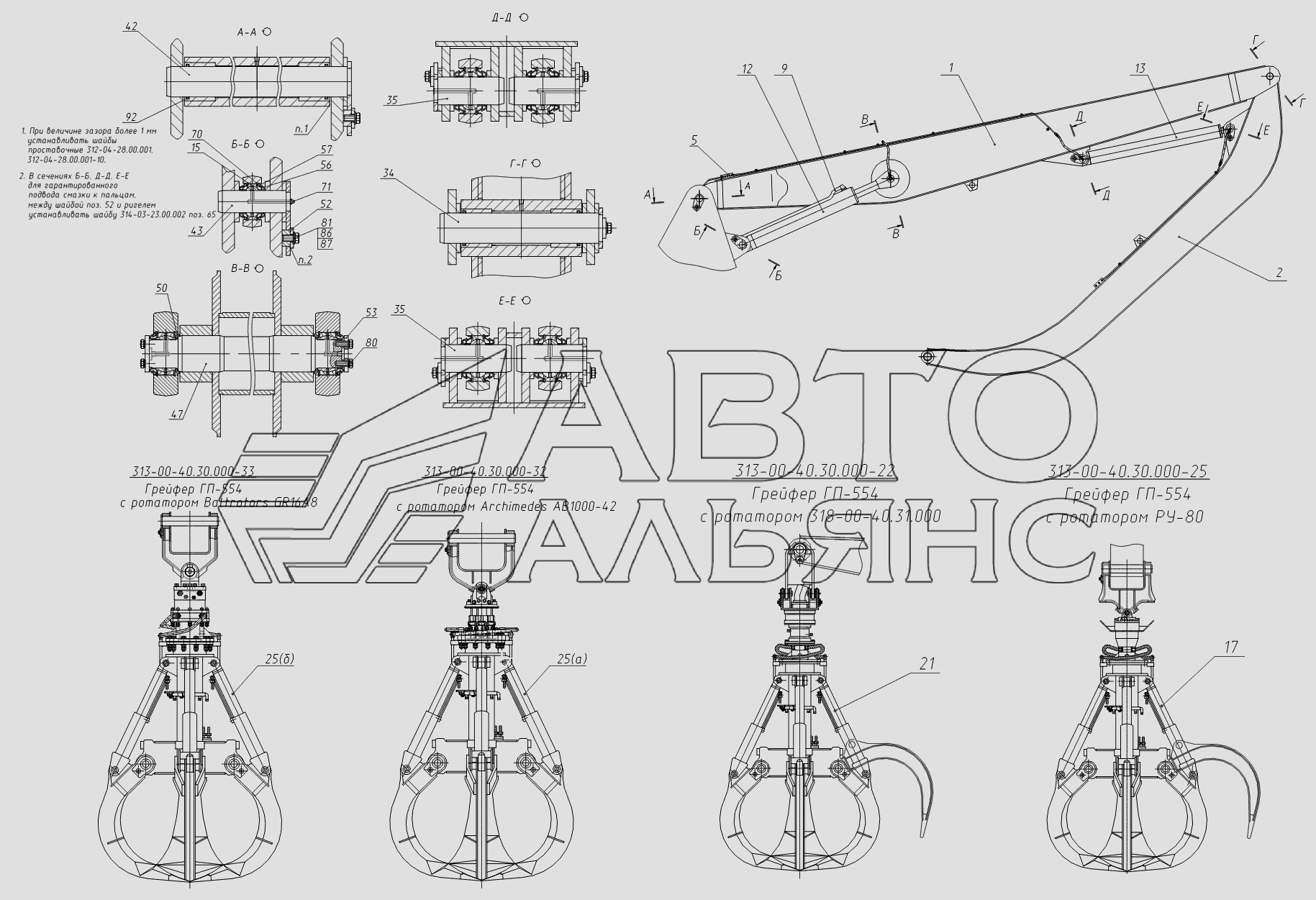

Рабочее оборудование ЕК-18-44 и ЕК-18-40 ЕК-18 (2008). Каталог 2008г.

Механизм поворота c гидромотором Bosch-Rexroth и ПСМ (до 1.07.2007 г.) ЕК-18 (2008) Трубопроводы централизованной смазки ЕК-18 (2008)

Вид отображения:

Детали справа

По ширине экрана

1

43

47

50

52

53

56

57

63

64

65

70

71

80

81

86

87

42

35

2

5

9

12

12

12

13

13

13

13

15

17

21

25а

25б

34

92

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Стрела

Заводской номер: 318-16-24.11.000 Количество на модель: 1

318-16-24.11.000

1

Номер детали на чертеже:

Палец в сборе

Заводской номер: 318-14-21.50.020 Количество на модель: 2

318-14-21.50.020

2

Номер детали на чертеже:

Палец

Заводской номер: 318-14-21.50.002 Количество на модель: 1

318-14-21.50.002

1

Номер детали на чертеже:

Кольцо проставочное

Заводской номер: 318-14-21.50.004 Количество на модель: 2

318-14-21.50.004

2

Номер детали на чертеже:

Шайба упорная

Заводской номер: ЭО-3322А.02.00.010 Количество на модель: 8

ЭО-3322А.02.00.010

8

Номер детали на чертеже:

Шайба торцевая

Заводской номер: ЭО-3326.41.00.054 Количество на модель: 2

ЭО-3326.41.00.054

2

Номер детали на чертеже:

Кольцо распорное

Заводской номер: ЭО-3322А.25.00.001 Количество на модель: 14

ЭО-3322А.25.00.001

14

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: ЭО-3322А.25.00.002 Количество на модель: 14

ЭО-3322А.25.00.002

14

Номер детали на чертеже:

Шайба проставочная

Заводской номер: 318-16-24.10.001 Количество на модель: 2

318-16-24.10.001

2

Номер детали на чертеже:

Шайба проставочная

Заводской номер: 318-16-24.10.001-10 Количество на модель: 2

318-16-24.10.001-10

2

Номер детали на чертеже:

Шайба

Заводской номер: 314-03-23.00.002 Количество на модель:

314-03-23.00.002

Номер детали на чертеже:

Кольцо

Заводской номер: В105 Количество на модель: 16

В105

16

Номер детали на чертеже:

Масленка

Заводской номер: 1,3Ц6.хр Количество на модель: 3

1,3Ц6.хр

3

Номер детали на чертеже:

Болт

Заводской номер: М12-6gх35.58.016 Количество на модель: 4

М12-6gх35.58.016

4

Номер детали на чертеже:

Болт

Заводской номер: М16-6gх30.58.016 Количество на модель: 8

М16-6gх30.58.016

8

Номер детали на чертеже:

Шайба

Заводской номер: 16.65Г.016 Количество на модель: 8

16.65Г.016

8

Номер детали на чертеже:

Шайба

Заводской номер: С16.01.08кп.019 Количество на модель: 8

С16.01.08кп.019

8

Номер детали на чертеже:

Палец в сборе

Заводской номер: 318-14-21.50.110 Количество на модель: 1

318-14-21.50.110

1

Номер детали на чертеже:

Палец в сборе

Заводской номер: 314-02-23.50.550 Количество на модель: 4

314-02-23.50.550

4

Номер детали на чертеже:

Рукоять

Заводской номер: 318-16-24.12.000 Количество на модель: 1

318-16-24.12.000

1

Номер детали на чертеже:

Трубопроводы централизованной смазки

Заводской номер: 318-16-24.15.000 Количество на модель: 1

318-16-24.15.000

1

Номер детали на чертеже:

Трубопроводы рабочего оборудования

Заводской номер: 318-16-24.80.000-10 Количество на модель: 1

318-16-24.80.000-10

1

Номер детали на чертеже:

Гидроцилиндр стрелы

Заводской номер: 34.64.00.800-01 Количество на модель: 2

34.64.00.800-01

2

Номер детали на чертеже:

Гидроцилиндр 125х80х1000

Заводской номер: 34.64.00.800-11 Количество на модель:

34.64.00.800-11

044410

ЦГП-125х80х1000 125х80х1000

Код: 044410

Артикул: ЦГП-125х80х1000, 125х80х1000

Производитель:

Номер детали на чертеже:

Гидроцилиндр стрелы

Заводской номер: 34.64.00.800-12 Количество на модель:

34.64.00.800-12

Номер детали на чертеже:

Гидроцилиндр рукояти

Заводской номер: 110-80-11.02.000-01 Количество на модель: 2

110-80-11.02.000-01

2

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: 110-80-11.02.000-11 Количество на модель:

110-80-11.02.000-11

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: 110-80-11.02.000-12 Количество на модель:

110-80-11.02.000-12

Номер детали на чертеже:

Подшипник

Заводской номер: 000-70-00.00.000 Количество на модель: 8

000-70-00.00.000

8

Номер детали на чертеже:

Подшипник

Заводской номер: ШСЛ70К Количество на модель: 8

ШСЛ70К

8

Номер детали на чертеже:

Грейфер

Заводской номер: 313-00-40.30.000-25 Количество на модель: 1

313-00-40.30.000-25

1

Номер детали на чертеже:

Грейфер

Заводской номер: 313-00-40.30.000-22 Количество на модель: 1

313-00-40.30.000-22

1

Номер детали на чертеже:

Грейфер

Заводской номер: 313-00-40.30.000-32 Количество на модель: 1

313-00-40.30.000-32

1

Номер детали на чертеже:

Грейфер

Заводской номер: 313-00-40.30.000-33 Количество на модель:

313-00-40.30.000-33

Номер детали на чертеже:

Палец в сборе

Заводской номер: 318-16-24.50.010 Количество на модель: 1

318-16-24.50.010

1

Номер детали на чертеже:

Шнур

Заводской номер: 4С Количество на модель: 12

4С

12
