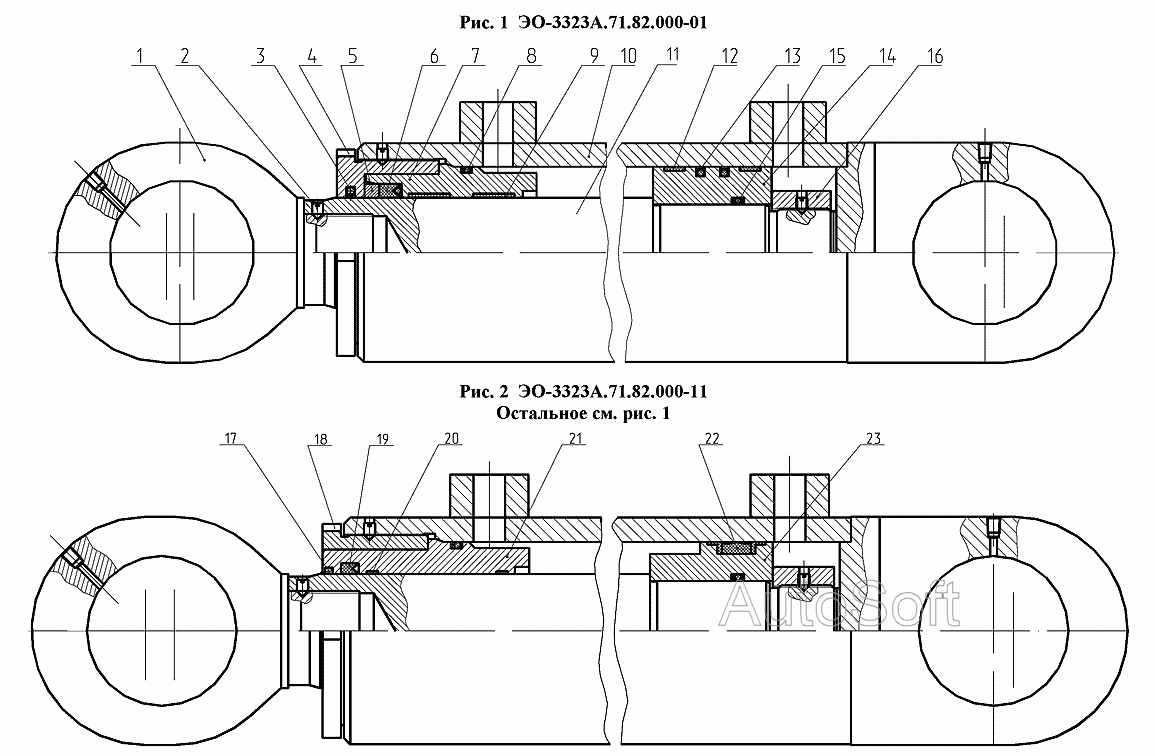

Гидроцилиндр выносных опор (с уплотнениями «Элконт», «ГидраПак») ЭО-3323А.71.82.000-01, ЭО-3323А.71.82.000-11 ЕК-18 (2005). Каталог 2005г.

Клапан пневмогидравлический ЭО-3322Б.60.05.000 ЕК-18 (2005) Гидрозамок двухсторонний 13.71.80.670-10/680-10 ЕК-18 (2005)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

3

3

4

5

6

7

8

8

9

9

10

11

12

12

13

13

14

15

15

16

17

18

19

20

21

22

23

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Проушина

Заводской номер: ЭО-3323А.71.82.001.-11 Количество на модель: 1

ЭО-3323А.71.82.001.-11

1

2

Номер детали на чертеже:

2

Винт

Заводской номер: 1476.ВМ8-8gх12 Количество на модель: 3

1476.ВМ8-8gх12

3

3

Номер детали на чертеже:

3

Грязесъемник

Заводской номер: Е52-080-1 Количество на модель: 1

Е52-080-1

1

3

Номер детали на чертеже:

3

Грязесъемник

Заводской номер: ГСВ-80 Количество на модель: 1

ГСВ-80

1

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 01.080 Количество на модель: 1

01.080

1

3

Номер детали на чертеже:

3

Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84)

Заводской номер: 00.00.13.080 Количество на модель: 1

00.00.13.080

1

4

Номер детали на чертеже:

4

Гайка наружная

Заводской номер: ЭО-3323А.71.82.002 Количество на модель: 1

ЭО-3323А.71.82.002

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: ЭО-3323А.71.82.003-01 Количество на модель: 1

ЭО-3323А.71.82.003-01

1

6

Номер детали на чертеже:

6

Манжета

Заводской номер: Е32-080-4 Количество на модель: 1

Е32-080-4

1

7

Номер детали на чертеже:

7

Букса

Заводской номер: ЭО-3323А.71.82.004 Количество на модель: 1

ЭО-3323А.71.82.004

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 9833.115-125-58-2-3 Количество на модель: 1

9833.115-125-58-2-3

1

405514

ВИТЯЗЬ

2ПТС-4*РК 60011

Код: 405514

Артикул: 2ПТС-4*РК, 60011

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

8

Номер детали на чертеже:

8

Кольцо защитное

Заводской номер: ЭО-3323А.71.82.013 Количество на модель: 1

ЭО-3323А.71.82.013

1

9

Номер детали на чертеже:

9

Опорно-направляющее кольцо

Заводской номер: Е22-080-30-3,0 Количество на модель: 2

Е22-080-30-3,0

2

9

Номер детали на чертеже:

9

Опорно-направляющее кольцо

Заводской номер: 00.00.12.080 Количество на модель: 2

00.00.12.080

2

10

Номер детали на чертеже:

10

Цилиндр

Заводской номер: ЭО-3323А.71.82.200 Количество на модель: 1

ЭО-3323А.71.82.200

1

11

Номер детали на чертеже:

11

Шток

Заводской номер: ЭО-3323А.71.82.005-10 Количество на модель: 1

ЭО-3323А.71.82.005-10

1

12

Номер детали на чертеже:

12

Опорно-направляющее кольцо

Заводской номер: Е21-125-15-3,0 Количество на модель: 2

Е21-125-15-3,0

2

12

Номер детали на чертеже:

12

Опорно-направляющее кольцо

Заводской номер: 00.00.11.125 Количество на модель: 2

00.00.11.125

2

13

Номер детали на чертеже:

13

Уплотнение поршня

Заводской номер: 02-125 Количество на модель: 2

02-125

2

13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: Е13М-125-5 Количество на модель: 2

Е13М-125-5

2

14

Номер детали на чертеже:

14

Поршень

Заводской номер: ЭО-3323А.71.82.006-01 Количество на модель: 1

ЭО-3323А.71.82.006-01

1

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 9833.070-080-58-2-3 Количество на модель: 1

9833.070-080-58-2-3

1

620926

РУСЛАН-КОМПЛЕКТ

Ц125*РК 417, 016-020-25

Код: 620926

Артикул: Ц125*РК, 417, 016-020-25

Производитель: РУСЛАН-КОМПЛЕКТ

017218

Не указан

070-080-58

Код: 017218

Артикул: 070-080-58,

Производитель: Не указан

405612

ВИТЯЗЬ

Ц125*РК 3018

Код: 405612

Артикул: Ц125*РК, 3018

Производитель: ВИТЯЗЬ

405617

ВИТЯЗЬ

Ц125*РК 3064

Код: 405617

Артикул: Ц125*РК, 3064

Производитель: ВИТЯЗЬ

405633

ВИТЯЗЬ

Ц80хРК 3006

Код: 405633

Артикул: Ц80хРК, 3006

Производитель: ВИТЯЗЬ

15

Номер детали на чертеже:

15

Кольцо защитное

Заводской номер: ЭО-3323А.71.82.012 Количество на модель: 2

ЭО-3323А.71.82.012

2

16

Номер детали на чертеже:

16

Гайка

Заводской номер: ЭО-3323А.71.82.020 Количество на модель: 1

ЭО-3323А.71.82.020

1

17

Номер детали на чертеже:

17

Грязесъемник

Заводской номер: PW80 Количество на модель: 1

PW80

1

18

Номер детали на чертеже:

18

Гайка наружная

Заводской номер: ЭО-3323А.71.82.002-11 Количество на модель: 1

ЭО-3323А.71.82.002-11

1

19

Номер детали на чертеже:

19

Уплотнение штока

Заводской номер: TS 80 95 11.5/LA Количество на модель: 1

TS 80 95 11.5/LA

1

20

Номер детали на чертеже:

20

Направляющая штока

Заводской номер: 1/GT 80х84-8,1/102 Количество на модель: 2

1/GT 80х84-8,1/102

2

21

Номер детали на чертеже:

21

Букса

Заводской номер: ЭО-3323А.71.82.004-11 Количество на модель: 1

ЭО-3323А.71.82.004-11

1

22

Номер детали на чертеже:

22

Поршень

Заводской номер: ЭО-3323А.71.82.006-11 Количество на модель: 1

ЭО-3323А.71.82.006-11

1

23

Номер детали на чертеже:

23

Уплотнение поршня

Заводской номер: DPS 125 108 Количество на модель: 1

DPS 125 108

1
