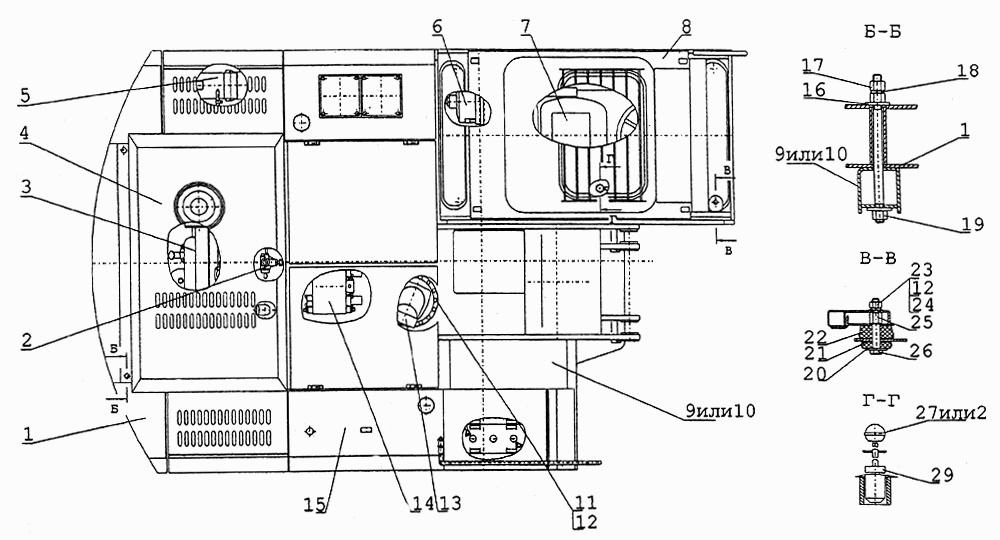

Платформа поворотная с механизмами ЕК-14

Установка отопителя ЕК-14 Опора поворотная роликовая унифицированная ЕК-14

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Противовес

Заводской номер: 314-02-20.15.000 Количество на модель: 1
314-02-20.15.000
1
2

Номер детали на чертеже:

2

Пневмоуправление на поворотной платформе

Заводской номер: 314-02-81.00.000 Количество на модель: 1
314-02-81.00.000
1
3

Номер детали на чертеже:

3

Установка силовая

Заводской номер: 314-02-03.00.000 Количество на модель: 1
314-02-03.00.000
1
4

Номер детали на чертеже:

4

Капот

Заводской номер: 314-02-10.00.000 Количество на модель: 1
314-02-10.00.000
1
5

Номер детали на чертеже:

5

Установка подогревателя

Заводской номер: 314-02-87.50.000 Количество на модель: 1
314-02-87.50.000
1
6

Номер детали на чертеже:

6

Установка отопителя

Заводской номер: 314-02-87.12.000 Количество на модель: 1
314-02-87.12.000
1
7

Номер детали на чертеже:

7

Пост управления

Заводской номер: 314-02-85.03.000 Количество на модель: 1
314-02-85.03.000
1
8

Номер детали на чертеже:

8

Кабина

Заводской номер: 314-02-02.00.000 Количество на модель: 1
314-02-02.00.000
1
9

Номер детали на чертеже:

9

Платформа поворотная (ОПУ d 1 400)

Заводской номер: 314-02-01.00.000 Количество на модель: 1
314-02-01.00.000
1
10

Номер детали на чертеже:

10

Платформа поворотная (ОПУ d 1250)

Заводской номер: 314-03-01.00.000 Количество на модель: 1
314-03-01.00.000
1
11

Номер детали на чертеже:

11

Болт М8-8gх20.58.019

Заводской номер: 7808 Количество на модель: 16
7808
16
12

Номер детали на чертеже:

12

Шайба 16.65Г.05

Заводской номер: 6402 Количество на модель: 20
6402
20
13

Номер детали на чертеже:

13

Механизм поворота

Заводской номер: ЕК-14.07.00.000 Количество на модель: 1
ЕК-14.07.00.000
1
14

Номер детали на чертеже:

14

Гидрооборудование на поворотной платформе

Заводской номер: 314-02-80.00:000 Количество на модель: 1
314-02-80.00:000
1
14

Номер детали на чертеже:

14

Гидроуправление экскаватором на по воротной платформе (монтажная схема)

Заводской номер: 314-02-80.04.000 Количество на модель: 1
314-02-80.04.000
1
15

Номер детали на чертеже:

15

Бак топливный

Заводской номер: 314-02-06.06.000 Количество на модель: 1
314-02-06.06.000
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 314-02-20.00.00 Количество на модель: 8
314-02-20.00.00
8
17

Номер детали на чертеже:

17

Гайка М24-7Н.10.40Х.019

Заводской номер: 15523 Количество на модель: 8
15523
8
19

Номер детали на чертеже:

19

Болт

Заводской номер: 314-02-20.00.030 Количество на модель: 4
314-02-20.00.030
4
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 314-02-20.00.003 Количество на модель: 4
314-02-20.00.003
4
21

Номер детали на чертеже:

21

Втулка

Заводской номер: ЭО-3322А.24.00.003 Количество на модель: 4
ЭО-3322А.24.00.003
4
22

Номер детали на чертеже:

22

Амортизатор

Заводской номер: ЭО-3322А.24.00.002 Количество на модель: 4
ЭО-3322А.24.00.002
4
23

Номер детали на чертеже:

23

Гайка М16-7Н.5.019

Заводской номер: 5915 Количество на модель: 4
5915
4
24

Номер детали на чертеже:

24

Шайба 8.01.019

Заводской номер: 11371 Количество на модель: 4
11371
4
25

Номер детали на чертеже:

25

Гайка

Заводской номер: 314-02-20.00.004 Количество на модель: 4
314-02-20.00.004
4
26

Номер детали на чертеже:

26

Болт

Заводской номер: 314-02-20.00.001 Количество на модель: 4
314-02-20.00.001
4
28

Номер детали на чертеже:

28

Головка шаровая

Заводской номер: 51-1703-088 Количество на модель: 1
51-1703-088
1
29

Номер детали на чертеже:

29

Стопор

Заводской номер: 314-02-20.00.060 Количество на модель: 1
314-02-20.00.060
1
